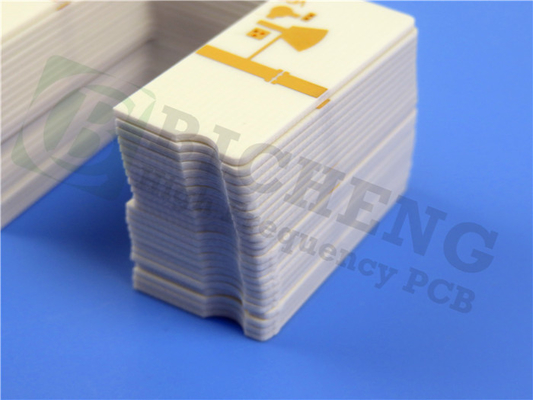

We presenteren onze nieuw geleverde PCB, ontworpen met precisie en geavanceerde technologie om aan uw specifieke behoeften te voldoen.Dit tweelaags stijve PCB heeft hoogwaardige materialen en uitzonderlijke constructiedetails, waardoor het geschikt is voor een breed scala aan toepassingen.
Deze PCB-substraten zijn gemaakt van Rogers RO4534 Keramisch gevulde, glasversterkte koolwaterstoflaminaat, bekend om hun uitstekende eigenschappen.4 bij 10 GHz en een dissipatiefactor van 0.0027 bij 10 GHz, zorgt dit PCB voor een laag verlies en een lage PIM-respons.
| PCB materiaal: | Keramisch gevulde, glasversterkte koolwaterstoffen |
| Aanduiding: | RO4534 |
| Dielectrische constante: | 3.4 |
| Dissipatiefactor | 0.0027 10GHz |
| Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| De dikte van het laminaat: | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP, Pure Gold plated etc. |
De uitstekende dimensionale stabiliteit van dit PCB en het thermovast harssysteem maken het compatibel met standaard PCB-fabricageprocessen.het handhaven van de mechanische vorm tijdens de behandelingBovendien verbetert de hoge thermische geleidbaarheid de vermogenshandeling.
De stapel bestaat uit een koperlaag van 35 μm, een Rogers 4534 kern van 0,508 mm en nog een 35 μm koperlaag.De minimale trace/space is 5/5 milsHet PCB ondergaat vóór verzending een zorgvuldige 100% elektrische test om de kwaliteit en betrouwbaarheid ervan te waarborgen.
Met 115 componenten en 223 totale pads, waaronder 121 door-gat pads en 102 top surface mount technology (SMT) pads, biedt dit PCB veelzijdigheid in de integratie van componenten.Het bestaat uit 267 via's en 6 netten, die flexibiliteit biedt voor verschillende schakelingen.
De in Gerber RS-274-X-formaat geleverde afbeeldingen zorgen voor nauwkeurigheid en compatibiliteit met standaardproductieprocessen.het garanderen van hoogwaardige prestaties en betrouwbaarheid.
De PCB is wereldwijd beschikbaar, waardoor het toegankelijk is voor klanten over de hele wereld.
Voor technische vragen of verdere informatie kunt u contact opnemen met ons speciale team op sales10@bichengpcb.com.We zijn vastbesloten om u uitzonderlijke ondersteuning te bieden en ervoor te zorgen dat u tevreden bent met onze producten..
| Vastgoed | RO4534 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielektrische constante, er proces | 3.4 ± 0.08 | Z. | - | 10 GHz/23°C 2,5 GHz | IPC-TM-650,2.5.5.5 |
| Dissipatiefactor | 0.0022 | Z. | - | 2.5 GHz/23°C | IPC-TM-650, 2.5.5.5 |
| 0.0027 | 10 GHz/23°C | ||||
| PIM (typisch) | -157 | - | dBc | Geflecteerde 43 dBm geveegde tonen | Summitek 1900b PIM-analysator |
| Dielectrische sterkte | > 500 | Z. | V/mil | 0.51 mm | IPC-TM-650, 2.5.6.2 |
| Dimensionale stabiliteit | < 0.3 | X, Y | mm/m (mil/inch) | na het etsen | IPC-TM-650, 2.4.39A |
| Coëfficiënt van thermische uitbreiding | 11 | X | ppm/°C | -55 tot 288°C | IPC-TM-650, 2.4.41 |
| 14 | Y | ||||
| 46 | Z. | ||||
| Warmtegeleidbaarheid | 0.6 | - | W/(m.K) | 80°C | ASTM C518 |
| Vochtopname | 0.06 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | > 280 | - | °C TMA | Een | IPC-TM-650, 2.4.24.3 |
| Dichtheid | 1.8 | - | gm/cm3 | - | ASTM D792 |
| Koperschil sterkte | 6.3 (1.1) | - | Lbs/in (N/mm) | 1 oz. EDC post soldeerfloat | IPC-TM-650, 2.4.8 |
| Ontvlambaarheid | Niet-FR | - | - | - | UL 94 |
| Loodvrij proces compatibel | - Ja, dat klopt. | - | - | - | - |
Meer over RO4534 materiaal
RO4534 is een ander hoogwaardig materiaal dat door Rogers Corporation wordt aangeboden voor de fabricage van printplaten (PCB's).
Samenstelling: RO4534 is een thermovast composietmateriaal dat bestaat uit geweven glasvezelversterking gecombineerd met een hoogtemperatuurharsysteem.Deze samenstelling biedt uitstekende mechanische sterkte, stabiliteit en elektrische prestaties.
Dielectrische constante (DK): De DK van RO4534 varieert afhankelijk van de dikte van het laminaat.De consistente en nauwgezet gecontroleerde DK zorgt voor voorspelbare elektrische prestaties in hoogfrequente toepassingen.
Dissipatiefactor: De dissipatiefactor van RO4534 is typisch ongeveer 0,003 bij 10 GHz/23°C. Deze lage dissipatiefactor geeft een minimaal energieverlies in het materiaal aan,een superieure signaalintegriteit en een verminderd vermogensafname in hoogfrequente circuits mogelijk maken.
Thermische geleidbaarheid: RO4534 heeft een thermische geleidbaarheid van 0,66 W/m/K bij 50°C. Hoewel niet zo hoog als sommige andere materialen, biedt het nog steeds effectieve warmteafvoer voor matige energie toepassingen.
Vochtabsorptie: RO4534 heeft een relatief lage vochtabsorptie van ongeveer 0,03%.het effect van vochtigheid op de prestaties van het PCB tot een minimum beperken.
Coëfficiënt van thermische uitbreiding (CTE): RO4534 vertoont een CTE van 17 ppm/°C op de X-as en 17 ppm/°C op de Y-as.Deze waarden vertegenwoordigen hoe het materiaal zich uitbreidt of samentrekken met temperatuurveranderingen langs verschillende assenDe uitgebalanceerde CTE minimaliseert het risico op mechanische spanningen en zorgt voor dimensionale stabiliteit in PCB-ontwerpen.
Vlambestandheid: RO4534 is UL 94V-0 vlambestand, wat aangeeft dat het een uitstekende vlambestandheid heeft.
RO4534 wordt vaak gebruikt in toepassingen die hoge frequentieprestaties en betrouwbaarheid vereisen, zoals telecommunicatie, luchtvaart en automobielindustrie.Het is geschikt voor toepassingen zoals basisstationversterkers, vermogenversterkers, filters, koppelingen en andere RF/microgolfcircuitontwerpen waarbij uitstekende elektrische eigenschappen, mechanische sterkte en thermische stabiliteit van vitaal belang zijn.
