| Hoog licht: | Geweven glasversterkt PCB-plaat met koolwaterstoffen,2 laag rigide PCB-substraten,30 milligram rigide PCB-platen |
||
|---|---|---|---|

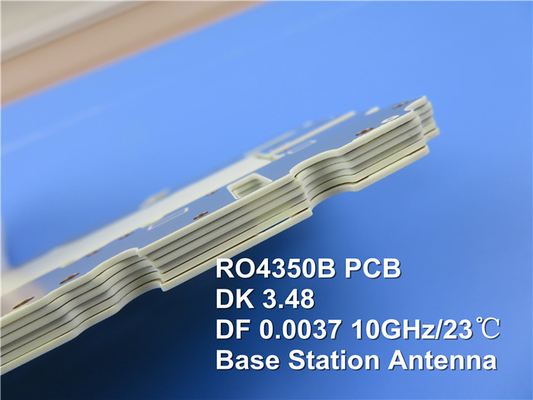

Onze geavanceerde PCB's zijn gebouwd op Rogers RO4350B-substraten.Dit PCB biedt een breed scala aan functies en voordelen die het ideaal maken voor geavanceerde elektronische toepassingen.
De PCB-substraten zijn vervaardigd met behulp van Rogers RO4350B geweven glasversterkte koolwaterstoffen/keramiek, die uitstekende elektrische eigenschappen bieden.05 bij 10 GHz en een dissipatiefactor van 0.0037 bij 10 GHz maakt dit PCB toepassingen met hogere bedrijfsfrequenties mogelijk en biedt een lage dielectrische tolerantie en verlies.
| RO4350B Typische waarde | |||||
| Vastgoed | RO4350B | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.48±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3.66 | Z. | 8 tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor | 0.0037 0.0031 |
Z. | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | +50 | Z. | ppm/°C | - 50°Ctot 150°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | Z. | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Tensielmodule | 16,767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Treksterkte | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Buigkracht | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | < 0.5 | X, Y | mm/m (mil/inch) |
na etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding | 10 12 32 |
X Y Z. |
ppm/°C | - 55°Ctot 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °CTMA | Een | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °CTGA | ASTM D 3850 | ||
| Warmtegeleidbaarheid | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monster Temperatuur 50°C |
ASTM D 570 | |
| Dichtheid | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 0.88 (5.0) |
N/mm (PLI) |
Na het solderen 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | (3)V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
Een van de belangrijkste voordelen van dit PCB is de uitstekende stabiliteit van de elektrische eigenschappen over verschillende frequenties,het geschikt maken voor gecontroleerde impedantietransmissielijnen en het herhaalbare ontwerp van filtersDe RO4350B-laminaten vertonen ook een lage thermische coëfficiënt van dielektrische constante, waardoor zelfs in veeleisende thermische omgevingen een uitstekende dimensionale stabiliteit wordt gewaarborgd.
De lage Z-asverruiming van het substraat garandeert een betrouwbare doorboorplaat,terwijl de lage uitbreidingscoëfficiënt in het vlak zorgt voor stabiliteit in het gehele bereik van circuitverwerkingstemperaturen.
Dit product wordt geleverd als een 2-laag rigide PCB en biedt een betrouwbare en kosteneffectieve oplossing voor elektronische ontwerpen.Het heeft een koperlaag dikte van 35 μm aan beide zijden en een Rogers 4350B kern dikte van 0.762mm (30mil). De minimale sporen/ruimte is 4/4 mils, en de minimale gatgrootte is 0.25mm. Het afgewerkte Cu-gewicht is 1 oz (1.4 mils) op de buitenste lagen, en de via-platingdikte is 20 μm.De oppervlakte is HASLDe bovenste zijde is in het wit en de bovenste soldeermasker is in het groen.
Dit hoogwaardige PCB is strikt getest, inclusief een 100% elektrische test, om de betrouwbaarheid en prestaties te garanderen.voldoen aan de eisen van de industrie voor consistente en betrouwbare prestaties.
Met zijn concurrerende prijzen biedt dit PCB een kosteneffectieve oplossing zonder afbreuk te doen aan de kwaliteit.het productieproces vereenvoudigen en de productiekosten verlagen.
Het RO4350B-PCB is CAF-bestand en UL 94 V-0-gegradeerd, waardoor het geschikt is voor toepassingen die uitstekende prestatie- en veiligheidsnormen vereisen.
Dit PCB is geschikt voor een breed scala aan toepassingen, waaronder cellulaire basisstationantennes en vermogenversterkers, RF-identificatiemerkers, automotive radar en sensoren,en LNB's voor satellieten voor rechtstreekse uitzending.
Met wereldwijde beschikbaarheid kun je dit hoogwaardige PCB gemakkelijk integreren in je elektronische ontwerpen.
Voor technische vragen of aanvullende informatie kunt u contact opnemen met sales10@bichengpcb.com.Kies voor de hoogwaardige RO4350B PCB voor uitzonderlijke betrouwbaarheid, stabiliteit en kosteneffectiviteit in uw volgende elektronische project.
