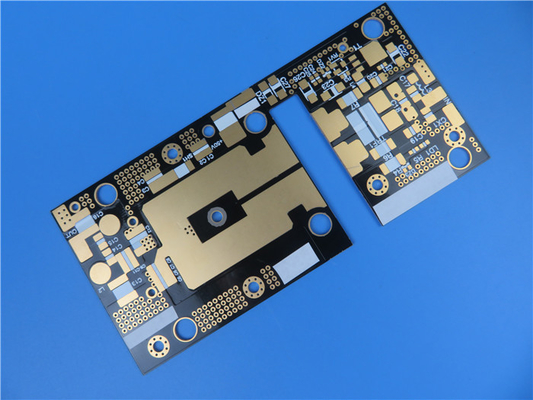

1 mm 6-laag IS370HR PCB-bord met onderdompeling goud en impedantie gecontroleerd

We presenteren onze nieuwe PCB's, ontworpen om te voldoen aan de hoogste normen van prestaties, betrouwbaarheid en thermische efficiëntie.Deze 6-laag rigide PCB maakt gebruik van Isola 370HR high-performance FR-4 materiaal, met uitzonderlijke eigenschappen voor een breed scala van toepassingen.Dit PCB zorgt voor een betrouwbare werking, zelfs in veeleisende omgevingen.

De belangrijkste kenmerken van dit PCB zijn onder meer zijn hoge thermische prestaties, waardoor een efficiënte warmteafvoer mogelijk is.het garanderen van optimale functionaliteitBovendien draagt de uitstekende CAF-weerstand en de lage coëfficiënt van thermische uitbreiding (CTE) bij aan de betrouwbaarheid op lange termijn.

De stapel van dit PCB bestaat uit koperlagen, prepreg 370HR en FR-4 kern 370HR, die de nodige stabiliteit en structurele integriteit bieden.

Het afgewerkte plaatje is 1,02 mm dik, met een afgewerkte koper gewicht van 1 oz (1,4 mil) per laag.Goud (ENIG), dat een uitstekende geleidbaarheid en corrosiebestendigheid garandeert.

Met een borddimensie van 122,87 mm x 128,5 mm biedt dit PCB voldoende ruimte voor de plaatsing van componenten.De dikte van de via is 20 μm, en de zijderap wordt in witte kleur op zowel de bovenste als de onderste lagen aangebracht.

Dit PCB voldoet aan de IPC-klasse 2-normen, waardoor de kwaliteit van de productie en de naleving van de industriële richtlijnen gegarandeerd worden.het garanderen van optimale functionaliteit en betrouwbaarheid.

Met 82 componenten en 120 pads is dit PCB geschikt voor verschillende toepassingen in computing, opslag, consumentenelektronica, netwerken, medische apparatuur, autosystemen en meer.De uitzonderlijke thermische prestaties en betrouwbaarheid maken het een ideale keuze voor toepassingen waar deze kwaliteiten van cruciaal belang zijn.

We bieden wereldwijde beschikbaarheid voor dit PCB, zodat klanten uit verschillende regio's kunnen profiteren van de superieure prestaties.Neem contact op met ons verkoopteam op sales10@bichengpcb.com.

Kies onze PCB voor uw volgende project en ervaar de betrouwbaarheid en prestaties die u verdient.
