| Hoog licht: | 30 mil Bare Copper PCB,1 oz Bare Copper PCB,Platte RF-PCB-platen van kaal koper |
||
|---|---|---|---|

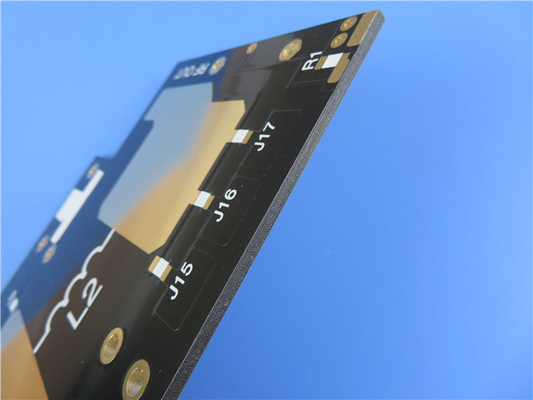

Dit PCB-substraat is vervaardigd met Wangling F4BM250 PTFE glasvezel, wat zorgt voor superieure kwaliteit en prestaties.De positieve ED-koperfolie verbetert de geleidbaarheid en signaalintegrititeitMet een dielectrische constante van 2,50 bij 10 GHz/23°C en een lage verliestangent van 0,0012 bij 10 GHz garandeert dit PCB een uitstekende signaaloverdracht.8 N/mm en een vochtopname van minder dan 0De CTE-waarden zijn 20 ppm/°C (X-as), 25 ppm/°C (Y-as) en 187 ppm/°C (Z-as).
Deze PCB heeft een verscheidenheid aan dielektrische diktes, zodat u deze kunt aanpassen aan uw specifieke behoeften.Met gecommercialiseerdeIn het kader van de grootschalige productie is dit PCB een voorbeeld van een hoge kosteneffectiviteit zonder afbreuk te doen aan de kwaliteit.
Dit 2-lagig stijf PCB heeft een goed ontworpen stapel voor optimale prestaties. Het bestaat uit een koperschaal van 35 μm aan de bovenkant, gevolgd door een dielectrische laag van 0,762 mm (30 mil) F4BM250,en nog een 35 μm koperlaag aan de onderkantDeze configuratie zorgt voor een betrouwbare signaaloverdracht en een efficiënte energieverdeling.
Dit PCB is verkrijgbaar in een compacte vormfactor met een afmeting van 96,15 mm x 58,4 mm, met een tolerantie van +/- 0,15 mm. Het ondersteunt een minimale sporen/ruimte van 6/5 mil en een minimale gatgrootte van 0,4 mm,met ingewikkelde ontwerpenDe afgeronde borddikte is 0,8 mm, waardoor duurzaamheid wordt geboden zonder afbreuk te doen aan flexibiliteit.De oppervlakte is kaal koperSilkscreen, soldeermasker en elektrische testen zijn niet inbegrepen om veelzijdigheid te bieden voor verschillende toepassingen.
Met 35 componenten en in totaal 80 pads, waaronder 38 door-gat pads en 42 top SMT (Surface Mount Technology) pads, biedt dit PCB voldoende ruimte voor uw circuitry behoeften.Het heeft 63 via's en ondersteunt 7 netten., waardoor efficiënte connectiviteit en integratie mogelijk is.
Deze PCB-afbeelding is leverbaar in Gerber RS-274-X-formaat, waardoor de compatibiliteit met verschillende ontwerptools wordt gewaarborgd.garantie voor een hoge productie- en assemblage kwaliteit.
Onze PCB's zijn wereldwijd verkrijgbaar, zodat je toegang hebt tot topkwaliteit, ongeacht je locatie.We hebben je gedekt..
| PCB materiaal: | PTFE bedekt met glasvezel |
| Code: | F4BM-1/2 (familie reeks) |
| Dielectrische constante: | 2.2, 2.55, 2.65, |
| 3.0 en 3.5 | |
| Aantal lagen: | 1 laag, 2 lagen en meerlaags |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm) |
| PCB-dikte: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm,3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, zilver, OSP, enz. |
Deze PCB is speciaal ontworpen voor toepassingen in microgolf-, RF- en radarsystemen.antennes met een fasearrayDe verscheidenheid van de apparatuur zorgt ervoor dat zij aan uw specifieke eisen in deze veeleisende gebieden voldoet.
Voor technische vragen of verdere informatie, aarzel dan niet om contact op te nemen met ons team op sales10@bichengpcb.com.
Kies voor onze nieuw geleverde 2-laag rigide PCB voor uitzonderlijke betrouwbaarheid, kosteneffectiviteit en prestaties.
