20mil DiClad 880 RF PCB Board met Immesion zilver en blauw soldeermasker

20mil DiClad 880 RF PCB Board met Immesion zilver en blauw soldeermasker

MOQ: 1 stuks
Prijs: USD9.99/PCS-99.99/PCS
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Markeren:

2-lagig RF PCB-bord

,

20 milligram rigide PCB-platen

,

Rigid PCB-circuit board

Productbeschrijving

Met onze nieuw geleverde PCB's, gebouwd op gewapende Rogers DiClad 880 geweven glasvezel versterkte, PTFE-gebaseerde composieten.Dimensionale stabiliteit, en chemische weerstand, waardoor het de perfecte keuze is voor een breed scala aan hoogwaardige systemen.



Dit PCB-substraat heeft een DK van 2,2 +/- 0,04 bij 10 GHz/23°C en 1 MHz, samen met een dissipatiefactor van 0,0009 bij 10 GHz/23°C en 0,0008 bij 1 MHz.Het vertoont een TCDK van -160 ppm/°C tussen -10°C en 140°CMet een vochtabsorptie van slechts 0,02%, heeft het bovendien een betere prestatie dan andere PTFE-composites in vochtige omgevingen.



Het PCB-substraat beschikt over verschillende belangrijke kenmerken. Het biedt een extreem lage verlies tangent, het minimaliseren van signaaldegradatie en het garanderen van superieure signaalintegrititeit.De uitstekende dimensionale stabiliteit van het DiClad 880-substraat garandeert een consistente prestatie, zelfs in uitdagende omgevingenU kunt vertrouwen op de productprestatie-uniformiteit, die een consistente en betrouwbare werking biedt over een breed scala aan frequenties.



Parameter Waarde
Aantal lagen 1-32
Substraatmaterialen RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/duroïde 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A enz.)), FR-4 High CTI>600V; Polyimide, PET; Metal Core enz.
Maximale grootte Vliegtest: 900*600mm, bevestigingstest 460*380mm, geen test 1100*600mm
Toelating van de raad van bestuur ± 0,0059" (0,15 mm)
PCB-dikte 0.0157" - 0.3937" (0.40mm--10.00mm)
Dikte Tolerantie ((T≥0,8 mm) ± 8%
Dikte Tolerantie ((t<0,8 mm) ± 10%
Isolatielaagdikte 0.00295" - 0.1969" (0.075mm-5.00mm)
Minimum spoor 0.003" (0,075 mm)
Minimale ruimte 0.003" (0,075 mm)
Buitenste koperdikte 35 μm-350 μm (1 oz-10 oz)
Inwendige koperdikte 17 μm-350 μm (0,5 oz - 10 oz)
Boorgat (mechanisch) 0.0079" - 0.25" (0.2mm-6.35mm)
Afgerond gat (mechanisch) 0.0039"-0.248" (0.10mm-6.30mm)
DiameterTolerantie (mechanisch) 0.00295" (0.075mm)
Registratie (mechanisch) 0.00197" (0,05mm)
Afmetingsgraad 12:1
Type soldeermasker LPI
Min Soldermask Bridge 0.00315" (0,08mm)
Min Soldermask Clearance 0.00197" (0,05mm)
Plug via Diameter 0.0098" - 0.0236" (0.25mm-0.60mm)
Tolerantie voor impedantieregeling ± 10%
Oppervlakte afwerking HASL, HASL LF, ENIG, Immersion Tin, Immersion Silver, OSP, Gold Finger, Pure Gold Plated enz.



Dit PCB toont een consistente mechanische prestatie, biedt uitzonderlijke duurzaamheid en betrouwbaarheid voor kritieke elektronische systemen.bescherming tegen schade door verschillende chemicaliënDe laagste vochtabsorptie onder PTFE-composites verbetert de betrouwbaarheid van het PCB.



Met een stabiele dielektrische constante (Dk) over een breed frequentiebereik maakt dit PCB een nauwkeurige signaalcontrole en -transmissie mogelijk.hetgeen resulteert in een lager invoegverlies en een verbeterde algehele signaalintegrititeit.



20mil DiClad 880 RF PCB Board met Immesion zilver en blauw soldeermasker 0

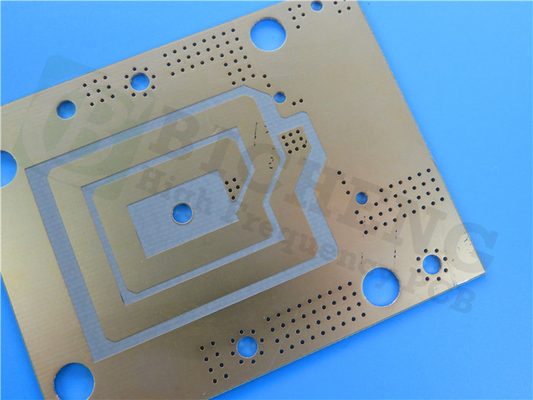

Deze 2-lagige stijve PCB-stapel bestaat uit koperlaag 1 met een dikte van 35 μm, een DiClad 880-substraat met een dikte van 0,508 mm (20 mil) en koperlaag 2 met een dikte van 35 μm.Het afgewerkte bord heeft een dikte van 0Het heeft een oppervlakte afwerking van onderdompeling zilver, bovenste zijde-scherm in wit, en bovenste soldeermasker in blauw.



Deze PCB's vinden een verscheidenheid aan toepassingen, waaronder radarvoedingsnetwerken, commerciële fasenarraynetwerken, lage verliesbasisstationantennes, begeleidingssystemen, digitale radioantennes, filters, koppelers,en LNA's.



Voor technische vragen of om een bestelling te plaatsen, neem dan contact op met ons speciale verkoopteam op sales10@bichengpcb.com.We geven prioriteit aan uitzonderlijke klantondersteuning en streven ernaar om PCB's van hoge kwaliteit te leveren aan klanten over de hele wereld..
