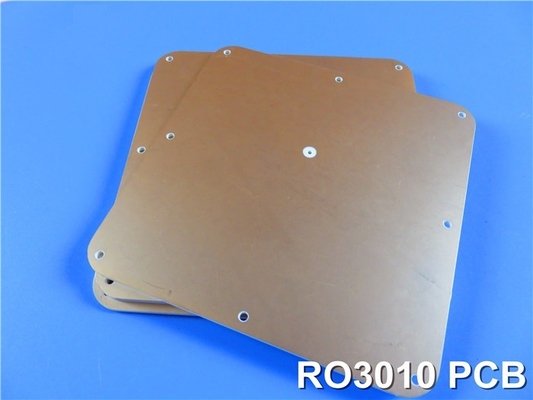

RO3010 PTFE composiet hoogfrequente PCB met onderdompeling zilver

Vandaag wil ik het hebben over een opmerkelijk met keramiek gevulde PTFE composiet dat uitzonderlijke stabiliteit biedt in zowel elektrische als mechanische aspecten.

Rogers' RO3010 hoogfrequente circuit laminaten zijn speciaal ontworpen voor commerciële microgolf en radiofrequentie toepassingen.die uitstekende elektrische eigenschappen en consistente mechanische eigenschappen biedenDit stelt onze ontwerpers in staat om meerlaagse platen te ontwerpen met behulp van verschillende dielectrische constante materialen voor elke laag, zonder problemen met betrekking tot vervorming of betrouwbaarheid.

RO3010 Typische eigenschappen

De dielectrische constante van RO3010 is doorgaans 10.2, met een tolerantie van ±0.15.

Het vertoont ook een verdrijvingsfactor van 0.0022, waardoor het een uitstekende keuze is voor hoogfrequente circuits die minimaal signaalverlies vereisen.

De thermische coëfficiënt van de dielektrische constante in de Z-richting bedraagt echter -395 ppm/°C bij 10 GHz, variërend van -50°C tot 150°C.Deze waarde is relatief hoog en is mogelijk niet geschikt voor temperatuurgevoelige werkomgevingen..

De dimensionale stabiliteit van RO3010 is opmerkelijk. In de X- en Y-richtingen ondergaat het minimale dimensionale veranderingen, met respectievelijk slechts 0,35 en 0,31 mm/m.Dit zorgt ervoor dat het materiaal stabiel blijft en niet vervormt of vervormt tijdens het productieproces, waardoor wordt gegarandeerd dat het eindproduct aan de vereiste specificaties voldoet.

Het is indrukwekkend dat zowel de volume- als de oppervlakteweerstand van RO3010 respectievelijk 105 MΩ.cm en 105 MΩ zijn.Deze weerstandswaarden regelen effectief de stroom van elektriciteit in het circuit en zorgen voor een efficiënte signaaloverdracht.

RO3010 heeft een trekmodulus van meer dan 1900 MPa in de X- en Y-richting.

Met een vochtabsorptie van 0,05% vertoont het een hoge weerstand tegen het binnendringen van water.

Bovendien wordt het specifieke warmtevermogen van RO3010 berekend op 0,8 J/g/K, wat wijst op het vermogen van RO3010 om thermische energie op te nemen.

Bovendien meet de thermische geleidbaarheid van RO3010 volgens de ASTM D 5470-methode bij een temperatuur van 50 °C 0,95 W/m/K, wat een goede thermische geleidbaarheid suggereert.

Wat de coëfficiënt van thermische uitbreiding (CTE) betreft, de prestaties van het materiaal, bepaald met behulp van de IPC-TM-650 2.4.4.1. testmethode bij 23°C en 50% relatieve luchtvochtigheid geeft waarden van respectievelijk 13, 11 en 16 ppm/°C in de richting X, Y en Z, binnen een temperatuurbereik van -55 tot 288°C.Dit resultaat is zeer gunstig.Daarom vertonen PCB's die gebruikmaken van RO3010 uitstekende dimensionale stabiliteit en betrouwbaarheid in doorlopende gaten.

RO3010 kan bestand zijn tegen ontbindingstemperaturen tot 500°C.

Bovendien is getest en bevestigd dat het een dichtheid van 2,8 gm/cm3 bij 23°C heeft.

De koperen peelingsterkte van RO3010 na soldeerfloat, gemeten met 1 oz ED koper en IPC-TM 2.4.8, is 9,4 lbs/in.

Het is volgens de UL 94-norm geclassificeerd als V-0 ontvlambaar en is ook compatibel met loodvrije processen.

PCB-capaciteit (RO3010)

Voor RO3010-PCB's bieden we opties voor dubbele, meerlaagse en hybride ontwerpen.

De beschikbare kopergewichten zijn 1 oz (35 μm) en 2 oz (70 μm).

De PCB-dikte kan worden aangepast, met keuzes variërend van 5 mil (0,127 mm) tot 50 mil (1,27 mm).

De maximale afmetingen van RO3010-PCB's zijn 400 mm x 500 mm, waardoor een enkele plaat of meerdere platen in een panel kunnen worden ontworpen.

We leveren ook soldeermassen in verschillende kleuren, zoals groen, zwart, blauw, geel, rood, wit en meer.

Bovendien bieden wij verschillende oppervlaktebehandelingsopties, waaronder onderdompelingsgoud, HASL, onderdompeling zilver, onderdompeling tin, kaal koper en OSP, om aan diverse vereisten te voldoen.

RO3010-PCB's zijn onder andere geschikt voor toepassingen in automobielradar, GPS-antennes, draadloze communicatie-patch-antennes en directe uitzendingssatellietsystemen.

Conclusies

Het productieproces voor RO3010 hoogfrequente PCB's is vergelijkbaar met standaard PTFE-PCB's.en koperen etseringsmiddelen die gewoonlijk worden gebruikt voor de verwerking van epoxyglasmaterialen zijn ook van toepassing op RO3010Daarom is het geschikt voor massaproductieprocessen en biedt het een concurrentievoordeel op de markt.
