Vandaag ben ik blij om de gastheer te zijn terwijl we ons verdiepen in de wereld van RF-60TC hoogfrequente PCB's, die verbeterde warmteverlies en opmerkelijk laag verlies bieden.
RF-60TC is een hoogwaardig PCB-materiaal dat PTFE en met keramiek gevulde glasvezelsubstraten combineert.met een superieure dielektrische warmteafvoer en minimale verliezenDit unieke materiaal zorgt voor lagere werktemperaturen voor toepassingen met een hoog vermogen en verbetert de prestaties en efficiëntie voor miniaturiseerde antenne toepassingen in het marktsegment van 6,15 DK.
Laten we nu de gedetailleerde eigenschappen van RF-60TC onderzoeken.
RF-60TC Typische eigenschappen
De dielectrische constante (Dk) van RF-60TC is 6,15 ± 0,15 bij 10 GHz, terwijl de dielectrische verliestangent (Df) een indrukwekkende nul is.002.
In termen van elektrische eigenschappen heeft RF-60TC een dielectrische breukspanning van 55 kV en een dielectrische sterkte van 550 V/mil.
Bovendien vertoont de RF-60TC een uitstekende boogweerstand, die meer dan 180 seconden duurt.0 x 10^8 Mohm.
Als we onze aandacht verplaatsen naar mechanische eigenschappen, is de buigkracht in de machinerichting (MD) 10.000 psi, terwijl in de dwarsrichting (CD) het 9.000 psi is.
Voor treksterkte toont RF-60TC 9.000 psi in de MD en 7.000 psi in de CD.
De Young's modulus in de MD wordt gemeten op 721 kpsi, en de Poisson's ratio in de MD is 0.155.
| Vastgoed | Eenheid | RF-60TC-waarde | Testmethode |
| Elektrische eigenschappen | |||
| Dk @ 10 GHz | 6.15 ± 0.15 | IPC-650 2.5.5.5.1 (gewijzigd) | |
| Df @ 10 GHz | 0.002 | IPC-650 2.5.5.5.1 (gewijzigd) | |
| Dielectrische afbraak | kV | 55 | IPC-650 2.5.6 |
| Dielectrische sterkte | V/mil (V/mm) | 550 (21.654) | IPC-650 2.5.6.2 |
| Arcweerstand | - Een seconde. | > 180 | IPC-650 2.5.1 |
| Oppervlakteweerstand | Moehm. | 1.0 x 108 | IPC-650 2.5.17.1 (na vochtigheid) |
| Volumeweerstand | Mohm/cm | 1.0 x 108 | IPC-650 2.5.17.1 (na vochtigheid) |
| Mechanische eigenschappen | |||
| Flexurale sterkte (MD) | psi (N/mm)2) | 10000 (69) | IPC-650 2.4.4 |
| Flexurale sterkte (CD) | psi (N/mm)2) | 9000 (62) | IPC-650 2.4.4 |
| Treksterkte (MD) | psi (N/mm)2) | 9000 (62) | IPC-650 2.4.19 |
| Treksterkte (CD) | psi (N/mm)2) | 7000 (48) | IPC-650 2.4.19 |
| Young's Modulus (MD) | kpsi (N/mm)2) | 721 (4971) | ASTM D 3039/IPC-TM-650 2.4.19 |
| Poisson's ratio (MD) | 0.155 | ASTM D 3039/IPC-TM-650 2.4.19 | |
| Dimensionale stabiliteit (MD) | mils/in | 0.01 | IPC-650 2.4.39 Sec. 5.4 (Na het bakken) |
| Dimensionele stabiliteit (CD) | mils/in | 0.69 | IPC-650 2.4.39 Sec. 5.4 (Na het bakken) |
| Dimensionale stabiliteit (MD) | mils/in | 0.06 | IPC-650 2.4.39 Sec. 5.5 (thermische spanning) |
| Dimensionele stabiliteit (CD) | mils/in | 0.8 | IPC-650 2.4.39 Sec. 5.5 (thermische spanning) |
| Thermische eigenschappen | |||
| Thermische geleidbaarheid (niet bekleed) | W/M*K | 0.9 | IPC-650 2.4.50 |
| Thermische geleidbaarheid (CH/CH) | W/M*K | 1 | IPC-650 2.4.50 |
| Thermische geleidbaarheid (C1/C1) | W/M*K | 1.05 | IPC-650 2.4.50 |
| TCDk | ppm/°C | - Drie.581 | |
| CTE (X- en Y-as) | ppm/°C | 9.9 | IPC-650 2.4.41 (RT-150)°C) |
| CTE (Z-as) | ppm/°C | 40 | IPC-650 2.4.41 (RT-150)°C) |
| Fysieke eigenschappen | |||
| Vochtopname | % | 0.03 | IPC-650 2.6.2.1 |
| Peelingsterkte (1 oz ED) | Lbs/in (N/mm) | 8 (1.43) | IPC-650 2.4.8 |
| Dichtheid (specifieke zwaartekracht) | g/cm3 | 2.84 | IPC-650 2.3.5 |
| Specifieke warmte | J/gK | 0.94 | IPC-650 2.4.50 |
| Td (2% Wt. Verlies) | °C (°F) | 500 (930) | IPC - 650 2.4.24.6 / TGA |
| Td (5% Wt. Verlies) | °C (°F) | 515 (960) | IPC - 650 2.4.24.6 / TGA |
| Brandbaarheidsklasse | V-0 | UL 94 | |
Wat de dimensionale stabiliteit betreft, toont RF-60TC een minimale dimensionale verandering van 0,01 mil/in in de MD na bakken, terwijl het in de CD 0,69 mil/in is.de dimensie stabiliteit bereikt 00,06 mils/in in de MD en 0,8 mils/in in de CD.
Als we overgaan op de thermische eigenschappen, RF-60TC vertoont uitstekende thermische geleidbaarheid.het bereikt 1 W/MK en 1.05 W/MK, respectievelijk.
De thermische coëfficiënt van dielektrische constante (TCDk) voor RF-60TC is -3,581 ppm/°C en de coëfficiënt van thermische uitbreiding (CTE) is 9,9 ppm/°C voor de X- en Y-assen.met een iets hogere waarde van 40 ppm/°C voor de Z-as.
In termen van fysieke eigenschappen vertoont RF-60TC een vochtabsorptie van slechts 0,03%. De schilsterkte is uitstekend, met 8 lbs/in voor 1 oz. ED koper. Het heeft een dichtheid van 2.84 g/cm3 en een specifieke warmte van 0.94 J/gK. De thermische ontbindingstemperatuur (Td) van het materiaal is 500 °C voor een gewichtsverlies van 2% en 515 °C voor een gewichtsverlies van 5%.
PCB-capaciteit (RF-60TC)

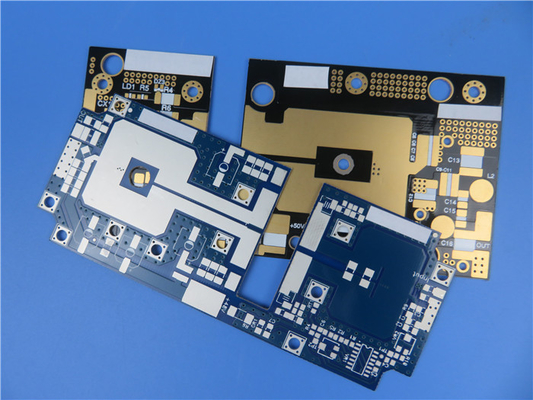

Bij Bicheng PCB bieden we een uitgebreid assortiment PCB's aan, inclusief eenlaagse, dubbellaagse, meerlaagse en hybride opties, allemaal met behulp van RF-60TC.
RF-60TC-PCB's zijn verkrijgbaar in verschillende diktes, te beginnen bij de dunste van 5 mil en toenemend in 5 mil-stappen, zoals 10 mil, 20 mil, 25 mil, 30 mil en 60 mil, onder anderen.
Je kunt kiezen tussen 1 oz en 2 oz afgewerkt koper voor de spoorlijnen.
Onze PCB's kunnen een maximale grootte van 400 mm x 500 mm bereiken, met een enkele plaat of meerdere ontwerpen in één paneel.
Voor aanpassing bieden we een selectie van soldeermaskerkleuren, waaronder groen, zwart, blauw, rood en geel.
Daarnaast bieden we verschillende oppervlakte afwerking opties om te voldoen aan diverse PCB-eisen.en kaal koper.
| PCB materiaal: | op basis van PTFE gevulde glasvezel van keramiek |
| Aanduiding: | RF-60TC |
| Dielectrische constante: | 6.15 |
| Aantal lagen: | Eenlaagse, dubbele, meerlaagse, hybride PCB's |
| PCB-dikte: | 5mil (0.127mm); 10mil (0.254mm); 20mil (0.508mm), 25mil(0.635mm); 30mil (0.762mm), 60mil (1.524mm) |
| Koperen gewicht: | 1 oz (35 μm), 2 oz (70 μm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, rood, geel, enz. |
| Afwerking van het oppervlak: | HASL, onderdompeling goud, onderdompeling zilver, onderdompeling tin, OSP, ENEPIG, puur goud en kaal koper, enz. |
RF-60TC-PCB's vinden toepassing op een breed scala van gebieden, waaronder high-power versterkers, geminiaturiseerde antennes, GPS-apparaten, patch-antennes, RFID-lezers, filters, koppelers en satellieten,onder andere.
Conclusies
RF-60TC-PCB's zijn mechanisch ondersteunde laminaten met een hoge thermische geleidbaarheid, die drie tot vijf keer de thermische geleidbaarheid van FR-4-alternatieven bieden.Deze PCB's zijn uitstekend in warmteafvoer en zijn ideaal voor RF- en microgolftoepassingen met een hoog vermogen die efficiënte en betrouwbare prestaties vereisen.
