Vandaag bespreken we AD250C, een commercieel microgolf- en RF-laminaatmateriaal ontworpen met een lage en nauwgezet gecontroleerde dielectrische constante.
AD250C-laminaat is een PTFE-materiaal dat is versterkt met glasvezel.De geweven glasversterking zorgt voor een goede circuitverwerkbaarheid en maakt het mogelijk om een hoog rendement circuit board te fabriceren.
Laten we in het datablad duiken om de eigenschappen van AD250C te verkennen.
AD250C Typische eigenschappen:
PIM: De typische PIM-waarden bij omgekeerd behandelde ED-koperfolie zijn -159 dBc bij een dikte van 30 mil en -163 dBc bij een dikte van 60 mil.Deze waarden worden verkregen door middel van uitgebreide PIM-tests bij Rogers met behulp van een tweekleurige, gereflecteerde methode op een 50Ω microstrip testvoertuig.
Dielectrische constante: de proceswaarde is 2,52 bij 10 GHz, met ontwerpwaarden Dk bij 2.5Deze specifieke waarde is bestemd voor antenne toepassingen.
Dissipatiefactor: bij 10 GHz is de dissipatiefactor 0.0013, wat wijst op zeer lage verliezen.
TCDk (thermische coëfficiënt van dielectrische constante): AD250C heeft een TCDk van -117ppm/oC, wat als een middelmatig aantal wordt beschouwd.
Volumeweerstand: AD250C vertoont een volumeweerstand van 4,8 x 108 Mohm/cm en de oppervlakteweerstand is 4,1 x 107 Mohm, beide zeer goed.
Elektrische sterkte: de elektrische sterkte is 979 V/mil overeenkomstig IPC TM-650 2.5.6.2.
Dielektrische afbraak: AD250C heeft een dielektrische afbraak van meer dan 40 kV.
We gaan nu over op de thermische eigenschappen:
| Elektrische eigenschappen | AD250C | Eenheden | Testomstandigheden | Testmethode | |
| PIM (30mil/60mil) | -159/-163 | dBc | Reflecteerde 43 dBm geveegde tonen bij 1900 MHz, S1/S1 | Rogers Interne 50 ohm | |
| Dielektrische constante (proces) | 2.52 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.)5.5.3) |
| Dielektrische constante (ontwerp) | 2.50 | - | C-24/23/50 | 10 GHz | Fase-lengte van het micro-stripsverschil |
| Dissipatiefactor (proces) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
| Thermische coëfficiënt van dielectrische constante | -117 | ppm/oC | 0°C tot 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
| Volumeweerstand | 4.8 x 108 | Mohm-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| Oppervlakteweerstand | 4.1 x 107 | Moehm. | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| Elektrische sterkte (dielektrische sterkte) | 979 | V/mil | - | - | IPC TM-650 2.5.6.2 |
| Dielectrische afbraak | > 40 | kV | D-48/50 | X/Y richting | IPC TM-650 2.5.6 |
| Thermische eigenschappen | |||||
| Afbraaktemperatuur (T)d) | > 500 | ̊C | 2 uur @ 105 ̊C | 5% gewichtsverlies | IPC TM-650 2.3.40 |
| Coëfficiënt van thermische uitbreiding - x | 47 | ppm/ ̊C | - | -55 °C tot 288 °C | IPC TM-650 2.4.41 |
| Coëfficiënt van thermische uitbreiding - y | 29 | ppm/ ̊C | - | -55 °C tot 288 °C | IPC TM-650 2.4.41 |
| Coëfficiënt van thermische uitbreiding - z | 196 | ppm/ ̊C | - | -55 °C tot 288 °C | IPC TM-650 2.4.41 |
| Warmtegeleidbaarheid | 0.33 | W/mK | - | Z-richting | ASTM D5470 |
| Tijd voor delaminatie | > 60 | minuten | zoals ontvangen | 288 ̊C | IPC TM-650 2.4.24.1 |
| Koperschilfsterkte na thermische stress | 2.6 (14.8) |
N/mm (lbs/in) | 10s @ 288 ̊C | 35 μm folie | IPC TM-650 2.4.8 |
| Flexurele sterkte (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| Treksterkte (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
| Flex Modulus (MD/CMD) | 885/778 (6.102/5.364) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 Testmethode 2.4.4 |
| Dimensionale stabiliteit (MD/CMD) | 0.02/0.06 | mils/inch | na etsen + bakken | - | IPC-TM-650 2.4.39a |
| Fysieke eigenschappen | |||||
| Ontvlambaarheid | V-0 | - | - | - | UL-94 |
| Vochtopname | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
| Dichtheid | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| Specifieke warmtecapaciteit | 0.813 | J/g°K | 2 uur bij 105°C | - | ASTM E2716 |
Afbraaktemperatuur (Td): AD250C hoger dan 500oC, gemeten bij 2 uur bakken bij 105oC, met een gewichtsverlies van 5% volgens IPC TM-650 2.3.40.
Thermische uitbreidingscoëfficiënt: de X- en Y-assen vertonen een mediane mate van thermische uitbreidingscoëfficiënt, terwijl de Z-richting een iets slechtere waarde van 196 ppm/oC vertoont.
Thermische geleidbaarheid: AD250C heeft een thermische geleidbaarheid van 0,33 W/m/K, wat op een algemeen niveau ligt.
Laten we doorgaan met de mechanische kenmerken:
Schilfsterkte: de schilfsterkte van 1 oz koperen folie na thermische spanning is 2,6 N/mm, volgens IPC TM-650.
Buigsterkte: In de machinerichting (MD) is de buigsterkte 8,8 MPa, terwijl deze in de machinerichting (CMD) 6,4 MPa is.
Treksterkte: de treksterkte is 6,0 MPa in MD en 5,6 MPa in CMD.
Flex-modulus: in MD is de flex-modulus 885 MPa en in CMD 778 MPa.
Afmetingsstabiliteit: AD250C vertoont afmetingsstabiliteit van 0,02 mils/inch in de machinerichting en 0,06 mils/inch in de dwarsrichting.
Laten we nu de fysieke kenmerken onderzoeken:
Brandbaarheid: AD250C voldoet aan de norm 94V0.
Vochtopname: AD250C absorbeert slechts 0,04% vocht.
Specifieke warmtecapaciteit: de specifieke warmtecapaciteit bedraagt 0,813 J/g K en de dichtheid 2,28 g/cm3.

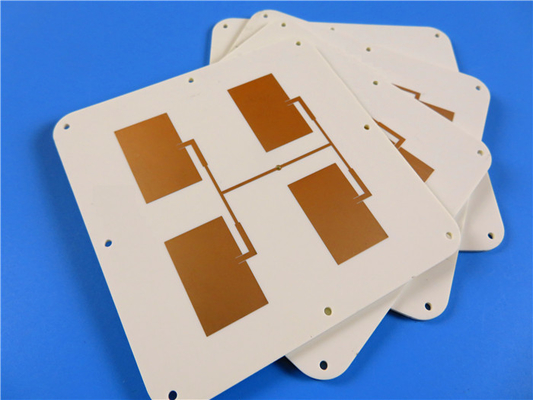

PCB-opties: Bicheng PCB kan eenzijdige, dubbelzijdige, meerlaagse en hybride boards leveren met AD250C. De standaarddiktes zijn 20 mil, 30 mil en 60 mil.
Koperdikte: Afgerond koper op spoorlijnen kan 1 oz en 2 oz zijn.
Maximale PCB-grootte: de maximale grootte voor AD250C-materialen is 400 mm bij 500 mm, waardoor een enkele plaat of meerdere ontwerpen op een paneel mogelijk is.
Soldeermasker: Bicheng PCB biedt soldeermaskerkleuren zoals groen, zwart, blauw, rood en geel.
Platingsmogelijkheden: Er zijn verschillende platingsmogelijkheden voor pads beschikbaar, waaronder onderdompelingsgoud, HASL, onderdompeling zilver, onderdompeling tin, OSP, puur goud, ENEPIG en kaal koper.
| PCB materiaal: | Geweven glasvezel/keramisch gevulde composieten op basis van PTFE |
| Aanduiding: | AD250C |
| Dielectrische constante: | 2.50 (10 GHz) |
| Dissipatiefactor | 0.0013 (10 GHz) |
| Aantal lagen: | Eenzijdig, dubbelzijdig PCB, meerlagig PCB, hybride PCB |
| Dielectrische dikte: | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Koperen gewicht: | 1 oz (35 μm), 2 oz (70 μm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, rood, geel, enz. |
| Afwerking van het oppervlak: | Onderdompelingsgoud, HASL, onderdompeling zilver, onderdompeling tin, OSP, puur goud geplatte, ENEPIG, Bare koper, enz. |
AD250C-PCB's vinden toepassingen in een verscheidenheid aan industrieën, waaronder cellulaire infrastructuur voor basisstationantennes, telematica-antennesystemen voor auto's en commerciële satellietradio-antennes.De uitstekende PIM-prestaties van AD250C, met PIM-waarden beter dan -157 dBc, maakt het een ideale keuze voor antenneontwerpers die een signaaloverdracht van hoge kwaliteit willen bereiken.en betrouwbare thermische eigenschappen maken AD250C een betrouwbare keuze voor hoogfrequente toepassingen waar prestaties en stabiliteit cruciaal zijn.
