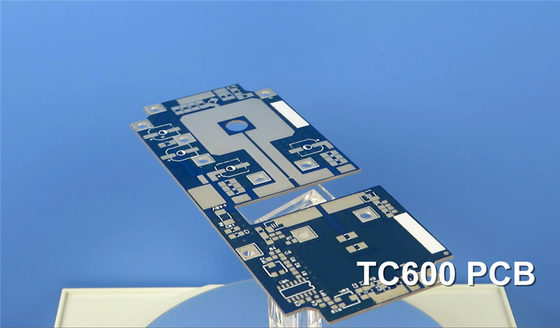

| Hoog licht: | Onderdompeling zilver op pads microwave pcb,Microwave PCB op TC600,Microwave-PCB met soldeermasker |
||
|---|---|---|---|
Vandaag zullen we het hebben over de TC600 microwave PCB, een soort van verbeterde thermische geleidbaarheid printplaat.
Rogers TC600-laminaat is een met keramiek gevulde, versterkte weefsel van glasvezel op basis van PTFE, ontworpen om een verbeterde warmteoverdracht te bieden door middel van een hoge thermische geleidbaarheid,terwijl dielektrische en invoegingsverliezen worden verminderdDe toegenomen thermische geleidbaarheid biedt verschillende voordelen, waaronder een hogere vermogenshandleiding, een verbeterde betrouwbaarheid van het apparaat en minder hotspots.
Laten we eens nader kijken naar de eigenschappen van TC600 materiaal, inclusief de elektrische, thermische, mechanische en fysische eigenschappen.
TC600 Typische eigenschappen:
1. Dielectrische constante: De dielectrische constante van TC600 is 6,15 bij 1,8 MHz met behulp van de resonantieholte methode.
2Dissipatiefactor: de dissipatiefactor is 0,0017 bij 1,8 GHz en 0,002 bij 10 GHz, volgens IPC TM-650-tests.
3Temperatuurcoëfficiënt van dielektrische constante (TCDk): De TCDk is 75 ppm/oC, wat aangeeft dat de dielektrische constante van TC600 stabiel blijft over een breed temperatuurbereik.
| Vastgoed | Eenheid | Waarde | Testmethode |
| 1Elektrische eigenschappen | |||
| Dielektrische constante (kan afhankelijk van de dikte variëren) | |||
| @1,8 MHz | - | 6.15 | Resonantieholte |
| @10 GHz | - | 6.15 | IPC TM-650 2.5.5.5 |
| Dissipatiefactor | |||
| @1,8 GHz | - | 0.0017 | Resonantieholte |
| @10 GHz | - | 0.002 | IPC TM-650 2.5.5.5 |
| Temperatuurcoëfficiënt van dielektrische constante: TCεr @ 10 GHz (-40-150°C) | ppm/oC | - 75 | IPC TM-650 2.5.5.5 |
| Volumeweerstand | |||
| C96/35/90 | MΩ-cm | 1.6x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 2.4x108 | IPC TM-650 2.5.17.1 |
| Oppervlakteweerstand | |||
| C96/35/90 | MΩ | 3.1x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 9.0x108 | IPC TM-650 2.5.17.1 |
| Elektrische kracht | Volts/mil (kV/mm) | 850 (34) | IPC TM-650 2.5.6.2 |
| Dielectrische afbraak | kV | 62 | IPC TM-650 2.5.6 |
| Arcweerstand | sec. | > 240 | IPC TM-650 2.5.1 |
| 2. Thermische eigenschappen | |||
| Afbraaktemperatuur (Td) | |||
| Initieel | °C | 512 | IPC TM-650 2.4.24.6 |
| 5% | °C | 572 | IPC TM-650 2.4.24.6 |
| T260 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| T288 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| T300 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| Thermische expansie, CTE (x,y) 50-150oC | ppm/oC | 9, 9 | IPC TM-650 2.4.41 |
| Thermische expansie, CTE (z) 50-150oC | ppm/oC | 35 | IPC TM-650 2.4.24 |
| % z-as Uitbreiding (50-260oC) | % | 1.5 | IPC TM-650 2.4.24 |
| 3. Mechanische eigenschappen | |||
| Peelingsterkte tot koper (1 oz/35 micron) | |||
| Na warmte-stress | Lb/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8 |
| Bij verhoogde temperaturen (150oC) | Lb/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8.2 |
| Na-procesoplossingen | Lb/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8 |
| Young's Modulus | KPSI (MPa) | 280 (1930) | IPC TM-650 2.4.18.3 |
| Buigkracht (machine/kruis) | KPSI (MPa) | 9.60/9.30 (66/64) | IPC TM-650 2.4.4 |
| Treksterkte (machine/kruis) | KPSI (MPa) | 5.0/4.30 (34/30) | IPC TM-650 2.4.18.3 |
| Compressiemodule | KPSI (MPa) | ASTM D-3410 | |
| Poisson's ratio | - | ASTM D-3039 | |
| 4. Fysieke eigenschappen | |||
| Wateropname | % | 0.02 | IPC TM-650 2.6.2.1 |
| Dichtheid, omgeving 23oC | g/cm3 | 2.9 | ASTM D792 methode A |
| Warmtegeleidbaarheid (z-as) | W/mK | 1.1 | ASTM E1461 |
| Thermische geleidbaarheid (x, y) | W/mK | 1.4 | ASTM E1461 |
| Specifieke warmte | J/gK | 0.94 | ASTM E1461 |
| Ontvlambaarheid | klasse | V0 | UL-94 |
| NASA Uitgassing, 125oC, ≤10-6Torr | |||
| Totaal massaverlies | % | 0.02 | NASA SP-R-0022A |
| Verzamelde vluchtige dieren | % | 0 | NASA SP-R-0022A |
| Waterdamp teruggevonden | % | 0 | NASA SP-R-0022A |
4Elektrische eigenschappen: TC600 vertoont een goede volumeweerstand en oppervlakteweerstand, met een elektrische sterkte van 850 Volt/mil of 34 Kv/mm. De dielectrische afbraak is 62 kilovolts,en de boogweerstand groter is dan 240 seconden.
5. Thermische eigenschappen: TC600 heeft een ontbindingstemperatuur van meer dan 512 °C. De waarden T260, T288 en T300 zijn allemaal groter dan 60 minuten, wat een uitstekende thermische stabiliteit aangeeft.Het heeft ook een lage Z-richting coëfficiënt van thermische uitbreiding (CTE), die een betrouwbare perforatie van de doorloop van de gaten biedt.
6Mechanische eigenschappen: TC600 toont een schilsterkte van 10 lb/in, een Young's modulus van 280 kpsi, een buigsterkte van 9,6 kpsi en een treksterkte van 5,0 kpsi.
7. Fysieke eigenschappen: TC600 heeft een extreem lage waterabsorptie van 0,02%, een dichtheid van 2,9 g/cm3 en een hoge thermische geleidbaarheid van 1,1 W/mK in de Z-richting.94 J/gK en ontvlambaarheid 94V0.
8Uitgassing: TC600 vertoont een totale massaverlies van slechts 0,02%, wat wijst op uitstekende uitgassingseigenschappen.
PCB-capaciteit (TC600):
We bieden verschillende lagen, waaronder eenzijdige, dubbelzijdige, meerlaagse en hybride PCB's. De dielectrische dikte opties zijn 10mil (0,254mm), 20mil (0,508mm), 30mil (0,762mm),en 60mil (1.524 mm) om aan verschillende ontwerpvereisten te voldoen.
Onze PCB's zijn verkrijgbaar met kopergewichten van 1 oz (35 μm) en 2 oz (70 μm), waardoor flexibiliteit voor specifieke toepassingen wordt geboden.
De maximale afmetingen van onze PCB's zijn ≤ 400 mm x 500 mm en kunnen voor een breed scala aan toepassingen worden gebruikt.
We bieden een verscheidenheid aan soldeermaskerkleuren, waaronder groen, zwart, blauw, geel, rood en meer.
Bovendien zijn onze oppervlakte afwerking opties onderdompeling goud, warmlucht soldeer niveau (HASL), onderdompeling zilver, onderdompeling tin, kaal koper, OSP, puur goud bekleed, en anderen,met een vermogen van meer dan 50 W,.
| PCB materiaal: | Keramisch gevulde PTFE/geweven glasvezel |
| Aanduiding: | TC600 |
| Dielectrische constante: | 6.15 (10 GHz) |
| Dissipatiefactor: | 0.002 (10 GHz) |
| Aantal lagen: | Eenzijdig, dubbelzijdig, meerlagig PCB, hybride PCB |
| Dielectrische dikte: | 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Koperen gewicht: | 1 oz (35 μm), 2 oz (70 μm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Onderdompelingsgoud, HASL (Hot Air Soldering Level), onderdompeling zilver, onderdompeling tin, kaal koper, OSP, zuiver goud geplaatst, enz. |
Conclusie:
TC600 printed circuit boards (PCB's) zijn ontworpen om een verbeterd thermisch beheer te bieden, waardoor ze ideaal zijn voor toepassingen van RF-signalen met een hoog vermogen.
met een hoge thermische geleidbaarheid, een lage verliestangent, een lage thermische uitbreidingscoëfficiënt (CTE) en temperatuurfasestabiliteit,TC600-platen bieden verbeterde prestaties en betrouwbaarheid in krachtige toepassingen.
Ze zijn onder andere geschikt voor vermogenversterkers, koppelers, filters, kleine antennes, digitale audio-omroep-antennes (DAB), GPS en handheld RFID-leesantennes.
We hopen dat deze informatie nuttig was en we kijken ernaar uit u de volgende keer weer te zien.
