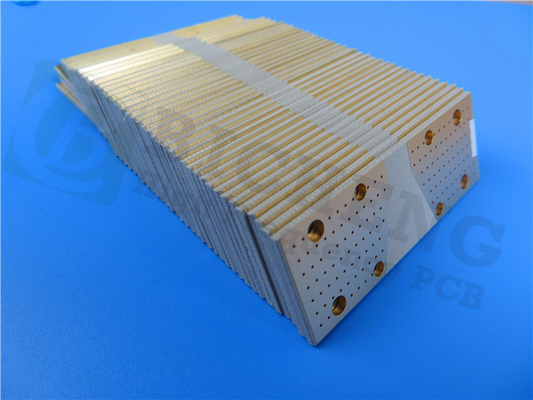

2L onderdompeling zilver hoogfrequente PCB 30mil RT Duroid 6035HTC

De RT/duroïde 6035HTC-PCB, een geavanceerde oplossing die is ontworpen om te voldoen aan de veeleisende eisen van RF- en microgolftoepassingen met een hoog vermogen.Vervaardigd met behulp van geavanceerde met keramiek gevulde PTFE-compositesMet een proces DK van 3,5 bij 10 GHz/23°C en een dissipatiefactor van 0,0013 bij dezelfde frequentieDe RT/duroid 6035HTC zorgt voor een superieure signaalintegriteit en minimaal verlies, zelfs in hoogfrequente omgevingen.

Het RT/duroïde 6035HTC PCB heeft verschillende kenmerken en voordelen die het een ideale keuze maken voor kritische elektronische ontwerpen.die resulteert in lagere bedrijfstemperaturen voor toepassingen met een hoog vermogenMet een lage verliezen tangent levert dit PCB uitstekende hoogfrequente prestaties en zorgt het voor een optimale signaaloverdracht.De thermisch stabiele laagprofiel en omgekeerd behandelde koperen folie dragen bij aan een lager invoegverlies en uitzonderlijke thermische stabiliteit van sporen.

Een van de belangrijkste voordelen van het RT/duroïde 6035HTC-PCB is het geavanceerde vulsysteem, dat de boorbaarheid verbetert en de levensduur van het gereedschap verlengt in vergelijking met aluminiumhoudende schakelmaterialen.Dit betekent een betere productie-efficiëntie en kosteneffectiviteit voor uw projecten.

De tweelaagse rigide PCB-constructie heeft koperschichten van 35 μm dik, die de Rogers Core RT/duroid 6035HTC van 0,762 mm (30 mil) sandwichen.9 mm en een afgewerkt koper van 1 oz (1.4 mils) op de buitenste lagen zorgt dit PCB voor de perfecte balans tussen duurzaamheid en compactheid.

De RT/duroïde 6035HTC-PCB is ontworpen om aan de IPC-klasse-2-normen te voldoen, waardoor de kwaliteit en betrouwbaarheid ervan worden gewaarborgd.het garanderen van de hoogste prestatienormen.

De RT/duroid 6035HTC PCB is wereldwijd beschikbaar en is klaar om uw projecten te ondersteunen waar u ook bent.het compatibel maken met verschillende ontwerpsoftware en productieprocessen.

Deze hoogwaardige PCB heeft talrijke toepassingen op het gebied van RF- en microgolfelektronica.koppelers, filters, combinatoren en vermogensafdelers.

Voor technische vragen of verdere informatie kunt u contact opnemen met Ivy op sales10@bichengpcb.com.Ons team van experts is klaar om u te helpen bij het ontgrendelen van het volledige potentieel van de RT/duroid 6035HTC PCB voor uw volgende project.

Voordelen van het gebruik van RT/duroïde 6035HTC materiaal:

1Hoog warmtegeleidingsvermogen: het RT/duroïde 6035HTC-materiaal biedt een hoge warmtegeleidbaarheid en zorgt voor een efficiënte warmteafvoer.Deze eigenschap is vooral gunstig voor toepassingen met een hoog vermogen, omdat het helpt om de bedrijfstemperatuur te verlagen en de algehele betrouwbaarheid van het PCB te verbeteren.

2. Low Loss Tangent: Met een lage verliestangent biedt het RT/duroïde 6035HTC materiaal uitstekende prestaties op hoge frequentie.het geschikt maakt voor RF- en microgolftoepassingen waarvoor een nauwkeurige en betrouwbare signaalintegriteit vereist is.

3. Thermisch stabiele koperen folie: het materiaal bevat een thermisch stabiele laagprofiel en omgekeerd behandelde koperen folie. Dit verbetert de thermische stabiliteit van sporen en vermindert het invoegverlies.Het zorgt ook voor de betrouwbaarheid en levensduur van het PCB, zelfs onder moeilijke bedrijfsomstandigheden.

4. Geavanceerd vulsysteem: Het RT/duroïde 6035HTC-materiaal maakt gebruik van een geavanceerd vulsysteem, dat de boorbaarheid verbetert in vergelijking met aluminahoudende schakelmaterialen.Dit resulteert in verbeterde productie-efficiëntie en verlengde levensduur van gereedschap, waardoor het een kosteneffectieve keuze is voor PCB-fabricage.

5Breed temperatuurbereik: het RT/duroïde 6035HTC-materiaal is ontworpen om te werken in een temperatuurbereik van -40°C tot +85°C.Dit brede temperatuurbereik maakt het geschikt voor verschillende toepassingen waarbij temperatuurschommelingen worden verwacht.

Nadelen van het gebruik van RT/duroïde 6035HTC materiaal:

1. Kosten: De geavanceerde eigenschappen en prestaties van het RT/duroïde 6035HTC-materiaal komen tegen een hogere prijs ten opzichte van standaard PCB-materialen.De hogere kosten kunnen een tegenprestatie zijn voor projecten met strenge begrotingsbeperkingen.

2Beperkte beschikbaarheid: Hoewel het product wereldwijd verkrijgbaar is, is het RT/duroïde 6035HTC-materiaal mogelijk niet zo gemakkelijk verkrijgbaar als sommige andere veel voorkomende PCB-materialen.Dit kan uitdagingen opleveren op het gebied van inkoop en levertijden, met name voor dringende of tijdgevoelige projecten.

3- Complexiteit van de vervaardiging: de unieke eigenschappen van het RT/duroïde 6035HTC-materiaal kunnen gespecialiseerde productieprocessen en deskundigheid vereisen.De vervaardiging en montage van PCB's met dit materiaal kan ingewikkelder zijn dan met conventionele materialen, wat mogelijk tot hogere productiekosten kan leiden.

4. Beperkte ontwerpflexibiliteit: bij gebruik van het RT/duroïde 6035HTC-materiaal kunnen bepaalde ontwerpbeperkingen gelden.en gatenOntwerpers moeten zich bewust zijn van deze beperkingen en hun lay-outs dienovereenkomstig plannen.

Ondanks deze mogelijke nadelen zijn de voordelen van het gebruik van het RT/duroïde 6035HTC-materiaal, zoals hoge thermische geleidbaarheid, lage verliezen van tangent en thermisch stabiele koperen folie,maakt het een uitstekende keuze voor hoogvermogende RF- en microgolftoepassingen waar superieure prestaties en betrouwbaarheid van cruciaal belang zijn.
