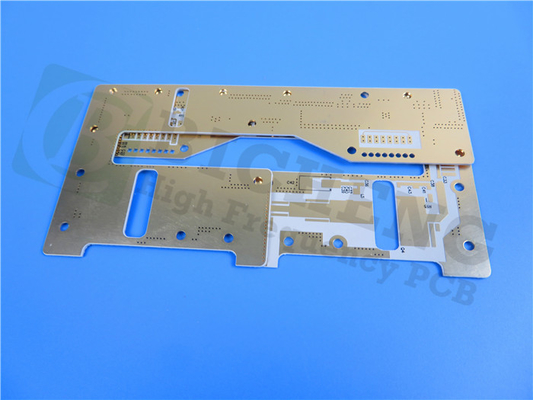

31mil RF-60A Dubbelzijdig 1oz onderdompeling goud pcb met wit zijde scherm

We zijn blij om onze nieuw verschenen PCB te presenteren. Het is gemaakt van 31 mil RF-60A materiaal voor RF toepassingen.

RF-60A PCB materiaal:


Onze RF-60A PCB is met precisie en innovatie vervaardigd en is voorzien van een organisch keramisch glasvezel versterkt laminaat, dat ongeëvenaarde betrouwbaarheid en duurzaamheid garandeert.De diëlektrische constante bij 10 GHz is 6.15, en de dissipatiefactor bij 10 GHz is 0.0028De CTE-waarden zijn x CTE: 9 ppm/°C, y CTE:8 ppm/°C, en z CTE: 69 ppm/°C.

Belangrijkste voordelen:
Ervaar de voordelen die ons RF-60A PCB aan uw projecten biedt.De stabiele Dk (diëlektrische constante) over een breed frequentiebereik garandeert een consistente signaalintegratieDe dimensie stabiel bouw zorgt voor precieze prestaties en compatibiliteit, terwijl de lage Z-as uitbreiding het signaalverlies minimaliseert en de efficiëntie maximaliseert.het RF-60A PCB integreert naadloos in veeleisende toepassingenBovendien zorgen de uitzonderlijke interlaminaire bindingen voor superieure betrouwbaarheid en duurzaamheid.

Bouwgegevens:
We besteden nauwgezette aandacht aan elk detail om een topproduct te leveren.de RF-60A-kern is 31 mil (0.787 mm) dik.

mImpressieve sterkte en betrouwbaarheid:
Onze RF-60A PCB is ontworpen om uw verwachtingen te overtreffen. De afmetingen van het bord zijn 157mm x 109mm (8PCS, 8 soorten) met een tolerantie van +/- 0.15mm.om complexe ontwerpen mogelijk te makenHet is de eerste keer dat de productie van de platen in de VS wordt uitgevoerd, en de minimale gatgrootte is 0,35 mm, wat zorgt voor precieze verbindingen.een evenwicht vinden tussen prestaties en flexibiliteitMet een afgewerkt kopergewicht van 1 oz (1,4 mil) op de buitenste lagen wordt een optimale geleidbaarheid gewaarborgd.De oppervlakte is onderdompeling goudDe RF-60A-PCB heeft ook een bovenste soldeermasker in groen voor verbeterde bescherming.Een 100% elektrische test wordt vóór verzending uitgevoerd om de kwaliteit en betrouwbaarheid te waarborgen.

PCB-statistieken
Onze RF-60A PCB is ontworpen om aan uw uiteenlopende behoeften te voldoen. Het kan 25 componenten bevatten met in totaal 172 pads, waaronder 125 door-gat pads en 47 bovenste SMT pads. Er zijn geen onderste SMT pads.Met 153 via's en 6 netten, onze RF-60A PCB biedt ruime connectiviteitsopties.

Wereldwijd beschikbaar:
Waar je ook bent, onze RF-60A PCB's zijn direct beschikbaar om je innovaties te ondersteunen.

Toepassingen:
De veelzijdigheid van ons RF-60A PCB maakt het ideaal voor verschillende toepassingen, waaronder vermogenversterkers, filters en koppelers, passieve componenten en antennes.

Contactgegevens:

Voor alle technische vragen of verdere informatie, kunt u contact opnemen met Ivy op sales10@bichengpcb.com. Ons toegewijde team is klaar om u te helpen bij elke stap.

Ontgrendelen van connectiviteit met RF-60A PCB: een uitgebreid productoverzicht

Inleiding
In het domein van het elektronische ontwerp is de RF-60A PCB een game-changer geworden, die een revolutie heeft veroorzaakt in connectiviteit en uitzonderlijke prestaties levert.Dit uitgebreide artikel duikt in de technische specificaties en kenmerken van de RF-60A PCB, die zijn mogelijkheden laat zien en zijn geschiktheid voor verschillende toepassingen benadrukt.We onderzoeken hoe het RF-60A PCB een nieuwe standaard stelt in de wereld van printplaten..

Uitzonderlijke dielektrische eigenschappen
De RF-60A PCB heeft uitstekende dielectrische eigenschappen die de integriteit van de signalen garanderen, zelfs bij hoge frequenties.het garandeert een consistente prestatie in een breed frequentiebereikBovendien vermindert de lage dissipatiefactor (Df) van 0,0038 bij 10 GHz het signaalverlies, waardoor het ideaal is voor veeleisende toepassingen die een precieze en efficiënte verbinding vereisen.zijn lage vochtopname van 0.02% zorgt voor stabiliteit onder verschillende omgevingsomstandigheden en beschermt tegen vochtgerelateerde problemen die van invloed kunnen zijn op elektronische componenten.

Robuuste mechanische sterkte
Ontworpen voor betrouwbaarheid en duurzaamheid, de RF-60A PCB vertoont uitzonderlijke mechanische sterkte.De buigsterkte in zowel de machinerichting (MD) als de dwarsrichting (CD) voldoet aan strenge normenDeze eigenschappen zorgen ervoor dat het PCB bestand is tegen buigingen en spanningen zonder afbreuk te doen aan de prestaties.Bovendien, de hoge treksterkte, met MD-waarden van 19.500 psi (134,4 N/mm^2) en CD-waarden van 16.300 psi (112,4 N/mm^2), versterkt de robuustheid.000 N/mm^2) en de verhouding van Poisson van 0.068 bijdragen verder aan de mechanische stabiliteit, waardoor het in veeleisende toepassingen gemoedsrust biedt.

Betrouwbaarheid en stabiliteit
Bij het RF-60A PCB wordt de betrouwbaarheid en stabiliteit vooropgesteld. Het vertoont uitstekende dimensionale stabiliteit, met minimale veranderingen in grootte, zelfs na bakken.68 mils/in (0Het is een zeer goed onderhoudbaar materiaal, met een structuursterkte van 8 lbs/in (1.05 mm/m) en een hoge temperatuur.4 N/mm) voor 1 ozDeze eigenschappen zorgen ervoor dat het RF-60A PCB stabiel en betrouwbaar blijft tijdens de werking, zelfs in uitdagende thermische omgevingen.

Naleving en veiligheid op milieugebied
De RF-60A PCB is niet alleen uitstekend in prestaties, maar voldoet ook aan milieunormen.Het voldoet aan de voorschriften inzake ROHS (beperking van gevaarlijke stoffen) en WEEE (afval van elektrische en elektronische apparatuur)De brandwerendheid van de UL 94 V-0 onderstreept bovendien de brandwerende eigenschappen en biedt een extra veiligheidslaag.het RF-60A PCB wordt strikt getest, met inbegrip van uitgassingstests, waarbij minimale uitgassingspercentages worden aangetoond en aan de eisen van ASTM E 595 wordt voldaan.

Conclusies
De RF-60A PCB stelt nieuwe maatstaven voor connectiviteit en prestaties.Het is een zeer geschikte oplossing voor diverse elektronische toepassingen., het bevorderen van innovatie.
