| Hoog licht: | RF-PCB-bord 1 oz,25mil PCB's met hoge frequentie,Onderdompeling Goud Hoogfrequente PCB-materiaal |
||
|---|---|---|---|

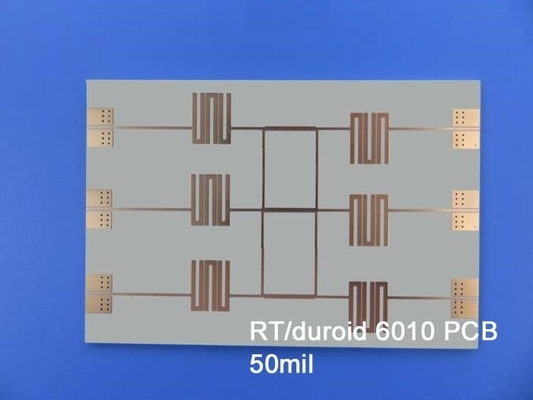

We delen graag de nieuw geleverde PCB, met RT/duroid 6010.2LM keramische PTFE composieten, bekend om hun uitzonderlijke prestaties.de vermindering van de grootte van het schakel wordt vergemakkelijkt met behoud van optimale functionaliteitEen zeer lage dissipatiefactor van 0,0023 bij 10 GHz zorgt voor een efficiënte werking, met name in X-band- of lagere frequentie toepassingen.het verzekeren van betrouwbare geplatte door gaten in meerlagige plankenDeze PCB's zijn ontworpen om onder verschillende omgevingsomstandigheden te kunnen functioneren, met een temperatuurbereik van -40°C tot +85°C.
Belangrijkste kenmerken en voordelen zijn:
- Vermindering van de grootte van het circuit door een hoge dielectrische constante
- Efficiënte werking met minimaal signaalverlies, ideaal voor X-band of lager
- Betrouwbaar door gaten geplaatst vanwege lage Z-as uitbreiding
- Verminderd effect van vocht op elektriciteitsverlies door lage vochtopname
- Consistente circuitprestaties met strakke εr- en diktecontrole
Het PCB is een 2-lagig stijf ontwerp met een afgewerkt kopergewicht van 35um. Het maakt gebruik van RT/duroïde 6010.2LM dielectrisch materiaal, met een dikte van 25 mil (0.635 mm).Beide zijden van het PCB hebben een afgewerkt kopergewicht van 35umMet een afgeronde plaatdikte van 0,8 mm biedt het een compacte en lichte oplossing. De minimale sporen/ruimte is 8/9 mil, en de minimale gatgrootte is 0,4 mm. Er zijn geen blinde of begraven vias aanwezig.Onderdompeling Goud oppervlak afwerking zorgt voor een hoge kwaliteit en betrouwbare prestatiesHet spoor/gaapverhouding van 13,39mil/10,24mil zorgt voor een gecontroleerde 50 ohm-impedantie.
Statistisch gezien bestaat het PCB uit 21 componenten, 35 totale pads, 18 door-gat pads, 17 bovenste SMT pads en geen onderste SMT pads.
De PCB voldoet aan de IPC-Klasse-2-standaard, waardoor een superieure productie en prestaties worden gewaarborgd.We zijn trots op uitzonderlijke klantenservice..
Ons servicegebied bestrijkt klanten over de hele wereld, waardoor individuen van verschillende locaties kunnen profiteren van onze hoogwaardige PCB's.
Deze PCB vindt zijn toepassingen op verschillende gebieden, waaronder patch-antennen, satellietcommunicatiesystemen, vermogenversterkers, systemen voor het vermijden van botsingen van vliegtuigen en grondradarwaarschuwingssystemen.
Upgrade uw elektronische ontwerpen met onze betrouwbare en hoogwaardige PCB's. Vertrouw op onze expertise en kwaliteitsproductie om aan uw specifieke eisen te voldoen.
| Dielectrische constante,εProces | 10.2±0.25 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 10.7 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0023 | Z. | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | -425 | Z. | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 5 x 105 | Mohm.cm | Een | IPC 2.5.17.1 | |
| Oppervlakteweerstand | 5 x 106 | Moehm. | Een | IPC 2.5.17.1 | |
| Trekkende eigenschappen | ASTM D638 (0,1/min. depressie) | ||||
| Young's Modulus | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | Een | |
| Ultieme stress | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | Een | |
| De ultieme spanning | 9 tot 15 7 tot 14 | X Y | % | Een | |
| Compressieve eigenschappen | ASTM D695 (0,05/min. verstelpercentage) | ||||
| Young's Modulus | 2144 (311) | Z. | MPa ((kpsi) | Een | |
| Ultieme stress | 47(6.9) | Z. | MPa ((kpsi) | Een | |
| De ultieme spanning | 25 | Z. | % | ||
| Flexurale module | 4364 (633) 3751 (544) | X | MPa ((kpsi) | Een | ASTM D790 |
| Ultieme stress | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | Een | |
| Vervorming onder belasting | 0.26 1.3 | Z Z | % | 24 uur/50°C/7MPa 24 uur/150°C/7MPa | ASTM D261 |
| Vochtopname | 0.01 | % | D48/50°C 0,050" ((1,27 mm) dik | IPC-TM-650 2.6.2.1 | |
| Warmtegeleidbaarheid | 0.86 | W/m/k | 80°C | ASTM C518 | |
| Coëfficiënt van thermische uitbreiding | 24 24 47 |
X Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Dichtheid | 3.1 | g/cm3 | ASTM D792 | ||
| Specifieke warmte | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Berekeningen | ||
| Koperen schil | 12.3 (2.1) | pli (N/mm) | na soldeervloeiing | IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
| PCB materiaal: | keramische PTFE-composite |
| Aanduiding: | NT1vervoer |
| Dielectrische constante: | 10.2 ± 0,25 (proces); 10.7 (ontwerp) |
| Aantal lagen: | 1 laag, 2 laag |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Dielectrische dikte: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling tin, onderdompeling zilver, OSP. |
Onderzoek naar de vooruitgang van RT-duroïde 6010 in hoogwaardige PCB's
RT duroid 6010 is een game-changer geworden in de wereld van PCB-technologie, waarbij het elektronische ontwerp nieuwe hoogten van efficiëntie en betrouwbaarheid bereikt.Laten we dieper ingaan op de belangrijkste kenmerken en voordelen die RT duroid 6010 een voorkeurskeuze maken voor hoogwaardige pcb-toepassingen.
RT duroïde 6010: een hoogwaardig PCB-materiaal
RT duroid 6010 is een geavanceerd materiaal dat speciaal is ontworpen voor hoogwaardige PCB's.Laten we de uitzonderlijke kenmerken en voordelen onderzoeken die RT duroid 6010 onderscheiden van traditionele PCB-materialen.
Belangrijkste kenmerken en voordelen van RT duroid 6010
RT duroid 6010 biedt een reeks belangrijke kenmerken en voordelen die het tot een topkeuze maken voor hoogwaardige PCB-toepassingen.en mechanische sterkte zijn slechts enkele van de voordelen die het onderscheidenLaten we dieper ingaan op deze kenmerken en begrijpen hoe ze bijdragen aan de algehele prestaties van RT duroid 6010.
Begrip van de dielectrische constante en dissipatiefactor van RT duroïde 6010
De dielectrische constante en de dissipatiefactor zijn cruciale parameters voor hoogfrequente toepassingen.In dit hoofdstuk, onderzoeken we de betekenis van deze eigenschappen en hoe RT duroid 6010 andere materialen overtreft op het gebied van signaalintegriteit en prestaties.
Thermische eigenschappen en betrouwbaarheid van RT duroïde 6010 in ruwe omgevingen
PCB's worden vaak geconfronteerd met uitdagende thermische omgevingen en hun prestaties kunnen sterk worden beïnvloed door temperatuurvariaties.RT thermische stabiliteit en een lage koëfficiënt van thermische uitbreidingIn dit hoofdstuk gaan we in op de thermische eigenschappen van RT duroid 6010 en zijn vermogen om veeleisende omstandigheden te weerstaan.
Elektrische en mechanische eigenschappen van RT duroïde 6010 voor verbeterde prestaties
RT duroid 6010 biedt uitzonderlijke elektrische en mechanische eigenschappen die bijdragen aan een superieure PCB-prestatie.samen met uitstekende trek- en buigingseigenschappenIn dit hoofdstuk onderzoeken we de specifieke eigenschappen van RT duroid 6010, die de elektrische en mechanische prestaties verbeteren.
Onderzoek naar de compressie- en buigende eigenschappen van RT duroïde 6010
RT duroid 6010 vertoont opmerkelijke compressie- en buigingseigenschappen, die structurele integriteit en betrouwbaarheid garanderen..In dit hoofdstuk onderzoeken wij de druk- en buigsterkte van RT-duroïde 6010 en de gevolgen daarvan voor de PCB-prestaties.
Vochtopname en warmtegeleidbaarheid van RT duroïde 6010
Vochtabsorptie en thermische geleidbaarheid zijn belangrijke overwegingen bij het ontwerp van PCB's. RT duroid 6010 excelleert in beide aspecten, omdat het een lage vochtabsorptie en een hoge thermische geleidbaarheid biedt.In dit hoofdstukIn het rapport wordt ingegaan op de vochtopname- en warmtegeleidbaarheid van RT duroid 6010, waarbij het belang ervan wordt benadrukt bij het handhaven van de prestaties en de levensduur van PCB's.
Coëfficiënt van thermische uitbreiding en Tg van RT duroïde 6010
De coëfficiënt van thermische uitbreiding (CTE) en de temperatuur van de glazen overgang (Tg) spelen een belangrijke rol bij het bepalen van de betrouwbaarheid en stabiliteit van PCB's.een hoog weerstandsvermogen tegen thermische spanningen en een langdurige prestatieszekerheidIn dit hoofdstuk onderzoeken wij de CTE en Tg van RT-duroïde 6010 en hun invloed op de betrouwbaarheid van PCB's.
RT duurzaamheidsvoordelen van 6010
Aangezien de milieuvoorschriften steeds strenger worden, wordt de compatibiliteit van PCB-materialen met loodvrije processen van cruciaal belang.het bieden van een milieuvriendelijke oplossing zonder afbreuk te doen aan de prestatiesIn dit hoofdstuk bespreken wij de loodvrije compatibiliteit van RT-duroïde 6010 en de voordelen ervan voor het milieu.
RT duroïde 6010 is een belangrijke vooruitgang in de hoogwaardige PCB-materialen.maakt het een ideale keuze voor veeleisende elektronische toepassingenDoor de kracht van RT duroid 6010 te benutten, kunnen ontwerpers nieuwe niveaus van prestaties, betrouwbaarheid en efficiëntie in hun PCB-projecten ontgrendelen.
