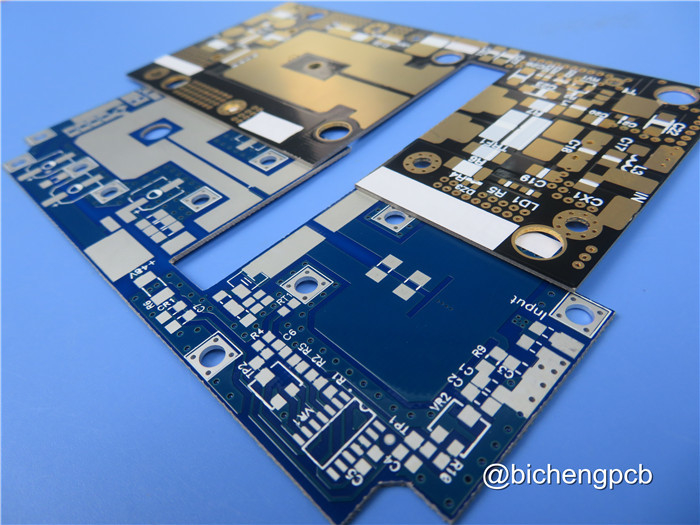

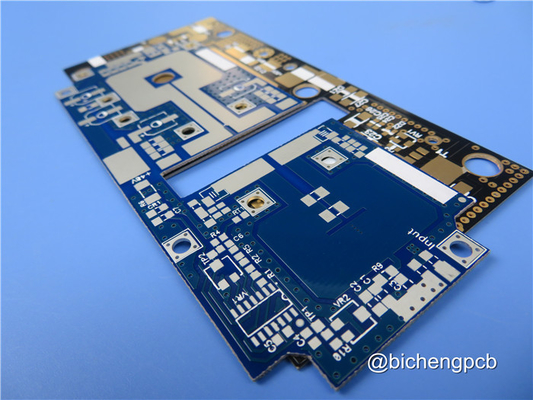

40 ml 1 oz koper hoogfrequente PCB Taconic TRF-45

We zijn verheugd ons nieuwste product aan te bieden, een net verscheept tweelaags stijf PCB dat is ontworpen om aan de hoogste normen van prestaties en betrouwbaarheid te voldoen.Laten we de belangrijkste kenmerken en specificaties van dit uitzonderlijke product verkennen.:

1PCB-materiaal:

De PCB is vervaardigd met behulp van Taconic TRF-45 keramisch gevulde PTFE-composites, bekend om hun uitstekende elektrische eigenschappen en duurzaamheid.
De dielectrische constante van 4,5 bij 10 GHz/23°C zorgt voor een betrouwbare signaaloverdracht en impedantieregeling.
Met een dissipatiefactor van 0,0035 bij 10 GHz/23°C minimaliseert het PCB het signaalverlies en behoudt het een hoge signaalintegratie.
De vochtopname is slechts 0,06%, wat de stabiliteit en betrouwbaarheid van het PCB zelfs in vochtige omgevingen garandeert.
Het PCB werkt foutloos binnen een temperatuurbereik van -40°C tot +85°C, waardoor het geschikt is voor een breed scala aan toepassingen.

2Stack-up:

Het PCB bestaat uit een tweelaags stijf ontwerp, dat eenvoud en gebruiksgemak biedt.
Koperlaag 1 heeft een dikte van 35 μm.
Het substraat, Taconic TRF-45, heeft een dikte van 1,016 mm (40 mils).
Ook koperlaag 2 heeft een dikte van 35 μm.

3- Bouwgegevens:

De afmetingen van het bord zijn nauwkeurig ingesteld op 31,5 mm x 26,56 mm, waardoor een nauwkeurige pasvorm en compatibiliteit met uw toepassingen worden gewaarborgd.
Het PCB ondersteunt een minimale spoor- en ruimtebehoefte van 5/4 mil, waardoor ingewikkelde en compacte ontwerpen mogelijk zijn.
Met een minimale gatgrootte van 0,35 mm kan het PCB verschillende componenten bevatten en een efficiënte montage mogelijk maken.
Er zijn geen blinde vias aanwezig op dit PCB.
Het afgewerkte plank is 1,14 mm dik, waardoor het stabiel en stevig is.
Het afgewerkte koperen gewicht bedraagt 1 oz (1,4 mil) op de buitenste lagen, waardoor een optimale geleidbaarheid wordt gewaarborgd.
De dikte van de via-plating is 20 μm, waardoor betrouwbare verbindingen tussen de lagen mogelijk zijn.
De oppervlakte is onderdompelingsgoud en biedt uitstekende corrosiebestendigheid en lasbaarheid.
Er is geen bovenste of onderste zijde- of soldeermasker op dit PCB aangebracht.
Elke eenheid ondergaat vóór verzending een elektrische test van 100% om de functionaliteit en betrouwbaarheid ervan te waarborgen.

4- PCB statistieken:

Het PCB bevat 24 componenten, waardoor verschillende toepassingen en functionaliteiten mogelijk zijn.
Het beschikt over in totaal 37 pads, waarvan 22 door-gat pads en 15 top SMT pads.
Er zijn geen onderste SMT pads op dit PCB.
Het PCB bevat 51 via's, die veelzijdige interconnectiviteitsopties bieden.
Het ondersteunt 2 netten, waardoor een efficiënte signaalrouting mogelijk is.

Voor alle technische vragen of vragen, aarzel dan niet om contact op te nemen met Ivy op sales10@bichengpcb.com. Ons toegewijde team is klaar om de nodige hulp en ondersteuning te bieden.

TRF-45: De kracht van met keramiek gevulde PTFE-composites ontketenen

Bevordering van signalen: onderzoek naar de indrukwekkende dielectrische constante van TRF-45

Als het gaat om het efficiënt verzenden van signalen en het behoud van de signaalintegrititeit, speelt de dielectrische constante een cruciale rol.een betrouwbare signaaloverdracht en een nauwkeurige impedantieregelingDeze uitzonderlijke eigenschap stelt ingenieurs in staat PCB's te ontwerpen met superieure prestaties en geoptimaliseerde signaalintegriteit.

Dissipatiefactor ontmaskerd: hoe TRF-45 de signaalintegriteit garandeert

Signalverlies kan een belangrijke zorg zijn in hoogfrequente toepassingen. TRF-45 beantwoordt deze uitdaging met zijn lage dissipatiefactor van 0,0035 bij 10 GHz.Dit innovatieve PCB-materiaal behoudt de kwaliteit en integriteit van de signalen, waardoor naadloze communicatie tussen elektronische componenten mogelijk is.

Vochtopname: de bijdrage van TRF-45 aan de stabiliteit van PCB's

In vochtige omgevingen kan de vochtabsorptie de prestaties en betrouwbaarheid van PCB's in gevaar brengen.zorgt voor uitzonderlijke stabiliteit, zelfs onder zware omstandighedenDeze eigenschap zorgt ervoor dat het PCB robuust en betrouwbaar blijft, waardoor het geschikt is voor een breed scala aan toepassingen, waaronder de lucht- en ruimtevaart, de automobielindustrie en de industriële sector.

Buigkracht: TRF-45's superieure weerstand tegen buigkracht

PCB's ondervinden vaak buigkrachten tijdens hun levensduur, wat kan leiden tot mechanische storingen.met een breedte van niet meer dan 50 mmDit materiaal vertoont uitzonderlijke weerstand tegen buiging, waardoor de levensduur en duurzaamheid van PCB-ontwerpen worden verzekerd.

Peelsterkte: onderzoek naar de robuuste hechtingseigenschappen van TRF-45

In de PCB-productie is sterke hechting tussen lagen essentieel voor de algehele betrouwbaarheid van het bord.volgens IPC-TM-650 2.4Deze robuuste hechting zorgt ervoor dat de lagen van het PCB intact blijven, waardoor het bord bestand is tegen omgevingsstressoren en mechanische trillingen.

Onder druk koelen: thermische geleidbaarheid van TRF-45

Moderne elektronische apparaten genereren aanzienlijke warmte, wat een efficiënt thermisch beheer binnen PCB's vereist.Deze uitzonderlijke eigenschap maakt het mogelijk om warmte effectief te verdrijven, waardoor oververhitting wordt voorkomen en de optimale prestaties van elektronische componenten worden gewaarborgd.

Volume- en oppervlakteweerstand: bijdrage van TRF-45 aan elektrische stabiliteit

Bij ongewenste elektrische lekken kan de functionaliteit van PCB's worden verstoord. TRF-45 beantwoordt dit probleem met een volumeweerstand van 8,0 x 10^7 Mohm/cm en een oppervlakteweerstand van 3,0 x 10^7 Mohm.volgens IPC-TM-650 2.5.17Deze waarden zorgen voor een hoog niveau van elektrische stabiliteit, waardoor het risico op degradatie van het signaal tot een minimum wordt beperkt en de integriteit van het circuit wordt gehandhaafd.

CTE (coëfficiënt van thermische uitbreiding): Hoe TRF-45 omgaat met temperatuurschommelingen

Temperatuurverschillen kunnen stress en spanning in PCB's veroorzaken, wat mogelijk tot prestatieproblemen kan leiden.TRF-45 vertoont een coëfficiënt van thermische uitbreiding (CTE) van 9 ppm/°C (x- en y-as) en 40 ppm/°C (z-as)Deze evenwichtige CTE stelt het materiaal in staat zich aan te passen aan thermische veranderingen, waardoor het risico op mechanische storingen wordt verminderd en de betrouwbaarheid op lange termijn wordt gewaarborgd.

Verscheidenheid ontketend: industrieën en toepassingen die profiteren van TRF-45

De uitzonderlijke eigenschappen van TRF-45 maken het ideaal voor een breed scala aan industrieën en toepassingen.Dit geavanceerde PCB-materiaal drijft innovatie aan en verbetert de prestaties van elektronische apparatenDe betrouwbaarheid, de veelzijdigheid en de stabiliteit maken het de voorkeur voor hightechoplossingen waarbij compromisloze kwaliteit van het allergrootste belang is.

Conclusies

TRF-45, een keramisch gevulde PTFE composiet materiaal, is een revolutie in de wereld van PCB ontwerpen.TRF-45 stelt ingenieurs in staat om de grenzen van innovatie te verleggenVan het verzekeren van betrouwbare signaaloverdracht tot het weerstaan van uitdagende omgevingen, excelleert TRF-45 in elk aspect, waardoor het een betrouwbare en stabiele keuze is voor PCB-toepassingen.Door de kracht van TRF-45 te benutten., kunnen ontwerpers nieuwe mogelijkheden ontgrendelen en hightechoplossingen creëren die de mogelijkheden van elektronische apparaten opnieuw definiëren.
