Productdetails:
|
| Hoog licht: | RO4003C Hybride PCB's,Impedantiebeheerde RF-PCB-platen,12 ml PCB's. |
||
|---|---|---|---|

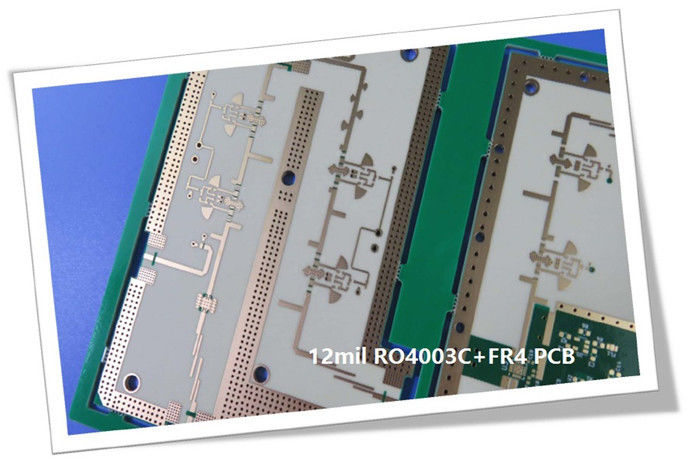

Dit is een hoogwaardige oplossing die is ontworpen om aan uw elektronische projectbehoeften te voldoen.met inbegrip van Rogers RO4003C koolwaterstofkeramisch geweven glas en High Tg 170°C FR-4Het werkt foutloos bij temperaturen van -40°C tot +130°C, waardoor een betrouwbare prestatie wordt gewaarborgd, zelfs in moeilijke omgevingen.

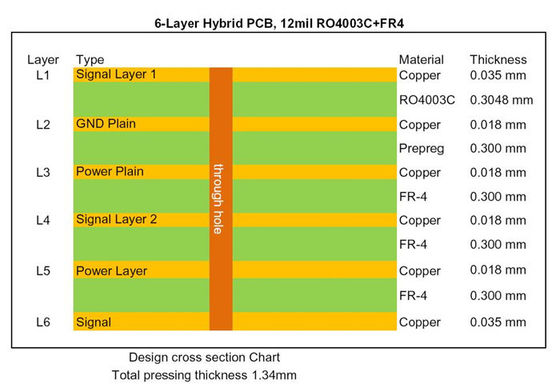

Het PCB heeft een goed ontworpen stapel, bestaande uit meerdere lagen koper, kernen en prepregmaterialen.4 ml) kopergewicht per laagDe oppervlakte is geëlektroless nickel immersion gold (ENIG), die corrosiebestendigheid en superieure soldeerbaarheid biedt.De bovenste en onderste zijderappen zijn in wit, terwijl de soldeermaskers een matblauwe afwerking hebben, waardoor een duidelijke etikettering van de onderdelen en een uitgebreide bescherming worden gewaarborgd.
| Parameter | Waarde |
| Aantal lagen | 1-32 |
| Substraatmateriaal | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM3,TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.294DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A enz.), FR-4 High CTI>600V; Polyimide, PET; Metal Core enz. |
| Maximale grootte | Vliegtest: 900*600mm, bevestigingstest 460*380mm, geen test 1100*600mm |
| Toelating van de raad van bestuur | ± 0,0059" (0,15 mm) |
| PCB-dikte | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| Dikte Tolerantie ((T≥0,8 mm) | ± 8% |
| Dikte Tolerantie ((t<0,8 mm) | ± 10% |
| Isolatielaagdikte | 0.00295" - 0.1969" (0.075mm-5.00mm) |
| Minimum spoor | 0.003" (0,075 mm) |
| Minimale ruimte | 0.003" (0,075 mm) |
| Buitenste koperdikte | 35 μm-420 μm (1 oz-12 oz) |
| Inwendige koperdikte | 17 μm-350 μm (0,5 oz - 10 oz) |
| Boorgat (mechanisch) | 0.0059" - 0.25" (0.15mm - 6.35mm) |
| Afgerond gat (mechanisch) | 0.0039"-0.248" (0.10mm-6.30mm) |
| DiameterTolerantie (mechanisch) | 0.00295" (0.075mm) |
| Registratie (mechanisch) | 0.00197" (0,05mm) |
| Afmetingsgraad | 12:1 |
| Type soldeermasker | LPI |
| Min Soldermask Bridge | 0.00315" (0,08mm) |
| Min Soldermask Clearance | 0.00197" (0,05mm) |
| Plug via Diameter | 0.0098" - 0.0236" (0.25mm-0.60mm) |
| Tolerantie voor impedantieregeling | ± 10% |
| Oppervlakte afwerking | HASL, HASL LF, ENIG, Immersion Tin, Immersion Silver, OSP, Gold Finger, Pure Gold Plated enz. |
Dit 6-lagige stijve PCB heeft indrukwekkende constructiedetails, waaronder een minimale spoorbreedte van 5/4 mil en een minimale gatgrootte van 0,20 mm.Het bevat geen blinde via's, maar beschikt over 185 via's voor efficiënte signaalrouting en verbindingenDe via-platingdikte is 20 μm, wat een betrouwbare verbinding garandeert. Bovendien zijn de 0,25 mm- en 0,2 mm-via's gevuld met hars en bedekt volgens IPC-4761 Type VII, wat zorgt voor robuustheid.
Voor optimale signaalintegriteit biedt de bovenste laag 50 ohm impedantieregeling op een 20 mil trace, met verwijzing naar L2.het garanderen van topkwaliteit en betrouwbaarheid.
Met een capaciteit voor maximaal 112 componenten, waaronder 89 through hole pads en 50 top SMT pads, ondersteunt dit PCB complexe schakelingen.een uitgebreid scala aan opties voor op de oppervlakte gemonteerde componentenDe afbeeldingen worden geleverd in het Gerber RS-274-X-formaat, compatibel met standaard PCB-ontwerpsoftware.garantie voor een kwalitatief hoogstaande productie en naleving van de industriële normen.
Onze hoogwaardige 6 laag rigide PCB's zijn wereldwijd verkrijgbaar, waar u ook bent, u kunt toegang krijgen tot dit uitzonderlijke product en profiteren van de superieure kwaliteit en prestaties.Als u technische vragen heeft of aanvullende informatie nodig heeftNeem contact op met Ivy op sales10@bichengpcb.com.
Ervaar ongeëvenaarde prestaties, betrouwbaarheid en wereldwijde beschikbaarheid met onze hoogwaardige 6-laag rigide PCB. Vertrouw op onze expertise om uw elektronische projecten tot leven te brengen.Bestel uw PCB vandaag nog en ontsluit het potentieel van uw projecten.
