Hoog licht: | Meerschaalblind via PCB,Onderdompeling met goudplatering Blind via PCB,Rogers 3003 PCB-materiaal |
---|

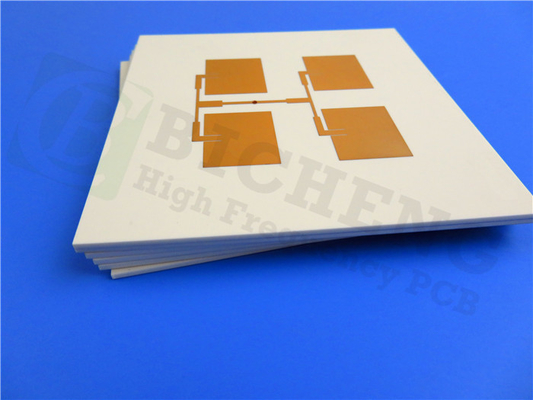

We introduceren onze nieuwste toevoeging aan de wereld van printplaten, een nieuw verschenen PCB dat geavanceerde technologie combineert, betrouwbare prestaties en wereldwijde beschikbaarheid.Gebouwd met precisie en kwaliteit in het achterhoofdDit PCB biedt uitzonderlijke functies om aan de eisen van diverse toepassingen te voldoen.
PCB-materiaal en stapel:
De basis van dit PCB ligt in de hoogwaardige Rogers RO3003 keramisch gevulde PTFE composieten met een dielectrische constante van 3,0 bij 10 GHz en een dissipatiefactor van 0,001 bij 10 GHz.dit materiaal zorgt voor een optimale signaalintegriteit en een efficiënte signaaloverdrachtHet PCB werkt foutloos binnen een temperatuurbereik van -40°C tot +85°C, waardoor het geschikt is voor verschillende omgevingsomstandigheden.
Deze 8-lagige stijve PCB heeft een nauwkeurige stapelconfiguratie die de prestaties verbetert.127 mm dikBondply 2929, met een dikte van 0,076 mm, zorgt voor stabiliteit en versterking tussen de koperschichten en de substraten.
Constructiedetails en specificaties:
De nieuw verscheepte PCB is voorzien van precieze bouwgegevens en specificaties om aan de eisen van uw project te voldoen.een precieze pasvorm te garanderenDe minimale spoor/ruimte is 4/4 millimeter, waardoor ingewikkelde circuits kunnen worden ontworpen, terwijl de minimale gatgrootte 0,4 mm is.
Met blinde vias op lagen L5-L8 biedt dit PCB meer flexibiliteit in routing en interconnectiviteit.7 ml) voor binnenlagen en 1 oz (1De dikte van de viaplating is 1 mil, waardoor betrouwbare elektrische verbindingen worden gewaarborgd.
Om het PCB te beschermen en de levensduur te vergroten, is het afgewerkt met onderdompelingsgoud, wat een uitstekende corrosiebestendigheid en soldeerbaarheid biedt.een duidelijke etikettering en identificatieDe groene bovenste en onderste soldeermaskers bieden een betrouwbare bescherming tegen omgevingsfactoren en zorgen tegelijkertijd voor een efficiënt solderen.
Qkwaliteitsnormen en beschikbaarheid:
Deze nieuw geleverde PCB voldoet aan de IPC-klasse 2 kwaliteitsnorm, die garandeert een hoge kwaliteit van productie en betrouwbare prestaties.ervoor te zorgen dat elk aspect van de functionaliteit grondig wordt onderzocht en voldoet aan de hoogste industriële normen.
Voor meer informatie of om uw specifieke eisen te bespreken, kunt u contact opnemen met Ivy op sales10@bichengpcb.com.
Tot slot, onze nieuw geleverde PCB combineert geavanceerde technologie, zorgvuldige constructie en naleving van kwaliteitsnormen.Dit PCB is klaar om uw elektronische projecten te ondersteunen en te voldoen aan de eisen van de snel evoluerende industrie van vandaag..
RO3003 Typische waarde | |||||
Vastgoed | RO3003 | De richting | Eenheden | Voorwaarde | Testmethode |
Dielectrische constante,εProces | 3.0±0.04 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
Dielectrische constante,ε Ontwerp | 3 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
Dissipatiefactor,tanδ | 0.001 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Thermische coëfficiënt ε | -3 | Z. | ppm/°C | 10 GHz -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
Dimensionale stabiliteit | 0.06 0.07 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
Volumeweerstand | 107 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Oppervlakteweerstand | 107 | MΩ | COND A | IPC 2.5.17.1 | |
Tensielmodule | 930 823 |
X Y |
MPa | 23°C | ASTM D 638 |
Vochtopname | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Specifieke warmte | 0.9 | j/g/k | Berekeningen | ||
Warmtegeleidbaarheid | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
Coëfficiënt van thermische uitbreiding (-55 tot 288°C) |
17 16 25 |
X Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Dichtheid | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
Koperen schil sterkte | 12.7 | Ik ben erbij. | 1 oz, EDC na soldeerfloat | IPC-TM 2.4.8 | |
Ontvlambaarheid | V-0 | UL 94 | |||
Loodvrij proces compatibel | - Ja, dat klopt. |
Diep duiken in RO3003: een veelzijdig PCB-materiaal voor hoogfrequente toepassingen
Inleiding:
RO3003, een met keramiek gevulde PTFE-composite,heeft aanzienlijke populariteit gekregen in de wereld van printplaten (PCB's) vanwege zijn uitzonderlijke eigenschappen en geschiktheid voor hoogfrequente toepassingenIn dit artikel zullen we de verschillende aspecten van RO3003 onderzoeken en verdiepen in de voordelen, constructiedetails en prestatiekenmerken ervan.,we zullen ontdekken waarom RO3003 een topkeuze is voor veeleisende elektronische projecten.
RO3003: Onthulling van de belangrijkste eigenschappen van een hoogwaardig PCB-materiaal
RO3003 staat bekend om zijn uitstekende diëlektrische eigenschappen, waardoor het een ideaal materiaal is voor hoogfrequente toepassingen.04 (volgens het proces) en 3 (volgens het ontwerp) bij 10 GHz, RO3003 zorgt voor een superieure signaalintegriteit en minimaal verlies. Dit wordt verder ondersteund door zijn lage dissipatiefactor (tanδ) van 0,001 bij 10 GHz, waardoor een efficiënte signaaloverdracht wordt gewaarborgd.
Temperatuurstabiliteit en dimensieprecisie
Een van de opvallende kenmerken van RO3003 is de opmerkelijke thermische stabiliteit.RO3003 behoudt zijn prestaties zelfs onder extreme temperatuuromstandighedenBovendien garandeert de uitzonderlijke dimensionale stabiliteit, met een variatie van slechts 0,06 mm/m (X) en 0,07 mm/m (Y) onder COND A-omstandigheden, een nauwkeurige en betrouwbare PCB-fabricage.
Elektrische en mechanische prestaties
RO3003 vertoont indrukwekkende elektrische eigenschappen, waaronder een volumeweerstand en oppervlakteweerstand van respectievelijk 10^7 xn-M-jlb.cm en 10^7 MΩ onder COND A-omstandigheden.Dit zorgt voor een uitstekende isolatie en voorkomt lekstromenBovendien verbetert de hoge trekmodule, met waarden van 930 MPa (X) en 823 MPa (Y) bij 23°C, de structurele integriteit van met RO3003 vervaardigde PCB's.
Betrouwbaarheid en milieuvriendelijkheid
Als het gaat om milieuvriendelijkheid, RO3003 uitblinkt. Het beschikt over een lage vocht absorptie van 0,04% volgens D48/50 testen, waardoor het geschikt is voor toepassingen in vochtige omgevingen.De thermische geleidbaarheid van het materiaal bedraagt 0.5 W/M/K bij 50 °C zorgt voor een efficiënte warmteafvoer, voorkomt thermische spanning en zorgt voor optimale prestaties.
Compatibiliteits- en veiligheidsnormen
RO3003 is ontworpen om aan strenge kwaliteitsnormen te voldoen. Het heeft een coëfficiënt van thermische uitbreiding van 17 ppm/°C (X), 16 ppm/°C (Y) en 25 ppm/°C (Z) bij 23°C/50% RH, volgens IPC-TM-650 2.4.4.1Dit zorgt voor stabiliteit en betrouwbaarheid onder verschillende temperatuuromstandigheden. Bovendien is RO3003 loodvrij procescompatibel, in overeenstemming met de eisen van de industrie en milieuvoorschriften.Het materiaal vertoont bovendien een uitstekende ontvlambaarheid, met een V-0-classificatie volgens UL 94.
Conclusies
RO3003 onderscheidt zich als een veelzijdig en hoogwaardig PCB-materiaal dat speciaal is ontworpen voor hoogfrequente toepassingen.dimensieprecisie, en milieuvriendelijkheid maken het een voorkeur keuze voor veeleisende elektronische projecten.RO3003 levert betrouwbare en efficiënte prestatiesMet zijn compatibiliteit met loodvrije processen en de naleving van veiligheidsnormen zorgt RO3003 voor kwaliteit en naleving.Omarm de kracht van RO3003 en ontgrendel het volledige potentieel van je hoogfrequente projecten..
