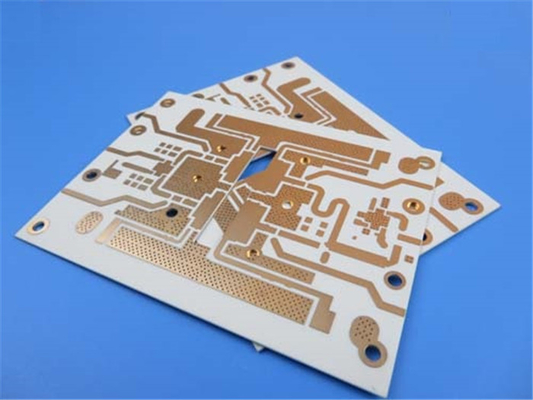

Rogers32mil RO4003C ENIG PCB via Gevuld door Hars en Afgedekt

We zijn verheugd om onze nieuwste levering aan te bieden, een uitzonderlijke printplaat (PCB) zorgvuldig geleverd om te voldoen aan de behoeften van moderne elektronische toepassingen.Gemaakt met precisie en betrouwbaarheid in gedachtenDit PCB biedt uitstekende prestaties en topkwaliteit.

PCB-materiaal en stapel:
Deze PCB is gemaakt van RO4003C koolwaterstof keramische laminaat, bekend om hun superieure elektrische eigenschappen en stabiliteit.aanpassing aan milieunormen en -voorschriftenHet PCB is ontworpen om foutloos te werken binnen een temperatuurbereik van -40°C tot +85°C, waardoor het geschikt is voor een breed scala aan omgevingsomstandigheden.

Bouwgegevens:
Het PCB heeft een tweelaags stijf ontwerp met een afgewerkte koperdikte van 35um, wat een uitstekende elektrische geleidbaarheid garandeert.een betrouwbare isolatie en een uitzonderlijke signaalintegrititeitDe tweede laag heeft ook een afgewerkte koperdikte van 35um om de prestaties te behouden.

De afmetingen van het PCB zijn 139 mm x 100 mm (6PCS) en wij zorgen voor een hoge precisie met een nauwkeurigheid van +/- 0,15 mm.Je kunt ingewikkelde en precieze circuits bereiken met een minimale trace/ruimte van 4/4 milsDe minimale gaatengrootte van 0,5 mm maakt compatibiliteit met een breed scala aan componenten mogelijk. Er zijn geen blinde of begraven vias.

Om duurzaamheid en stabiliteit te garanderen, heeft het afgewerkte bord een dikte van 0,9 mm. Het PCB heeft een kopergewicht van 1 oz over alle lagen om de geleidbaarheid te optimaliseren.voor betrouwbare elektrische verbindingenDe oppervlakte is geëlektroless nickel immersion gold (ENIG), dat uitzonderlijke soldeerbaarheid en corrosiebestendigheid biedt.

De PCB's vereisen geen bovenste en onderste zijde-scherm en soldeermasker, wat resulteert in een schoon en minimalistisch uiterlijk.Om functionaliteit en betrouwbaarheid te garanderenBovendien zijn de 0,5 mm vias gevuld met hars en bedekt volgens IPC-4761 Type VII-normen om de structurele integriteit te verbeteren.

PCB-statistieken
Het PCB bevat 97 componenten en biedt in totaal 130 pads voor veilige bevestiging van componenten.De configuratie omvat geen onderste SMT-padsMet 151 via's worden naadloze elektrische verbindingen bereikt, die 17 unieke netten ondersteunen voor efficiënte signaalrouting.

Artwork-formaat en aanvaarde standaard:
We accepteren het Gerber RS-274-X-formaat, dat compatibel is met de industriestandaard pcb-ontwerpsoftware.garantie van een hoogwaardige productie en betrouwbaarheid.

Dienstgebied:
Onze diensten zijn wereldwijd beschikbaar, waardoor klanten uit alle hoeken van de wereld toegang hebben tot onze uitzonderlijke producten en ondersteuning.

Contactgegevens:
Voor technische vragen of nadere details kunt u contact opnemen met Ivy op sales10@bichengpcb.com.We zijn toegewijd aan het leveren van uitzonderlijke klantenservice en technische ondersteuning op maat van uw specifieke vereisten.

Revolutionaire hoogwaardige PCB's met RO4003C koolwaterstof keramische laminaat

Inleiding:
In het snel veranderende landschap van elektronische toepassingen blijft de vraag naar hoogwaardige printplaten (PCB's) stijgen.RO4003C koolwaterstof keramische laminaat is een baanbrekend PCB-materiaalIn dit artikel gaan we diep in op de kenmerken, voordelen en toepassingen van RO4003C,De Commissie heeft in het kader van haar onderzoeksprocedure in het kader van de Europese Commissie een voorstel ingediend voor een richtlijn betreffende de bescherming van de gezondheid van personen met een handicap..

Voordelen en kenmerken van RO4003C voor hoogwaardige PCB's:
RO4003C koolwaterstof keramische laminaat biedt een groot aantal voordelen die het een ideale keuze maken voor hoogwaardige PCB's. Met een dielectrische constante van 3,38±0.05De CO2-uitstoot van de CO2-dioxide wordt door de CO2-uitstoot van de CO2-dioxide van de CO2-dioxide van de CO2-dioxide van de CO2-dioxide van de CO2-dioxide van de CO2-dioxide van de CO2-dioxide van de CO2-dioxide.5 GHz/23°C verbetert de prestaties in hoogfrequente toepassingen.

Thermische overwegingen: coëfficiënt van thermische uitbreiding en dimensionale stabiliteit:
RO4003C vertoont uitstekende thermische stabiliteit met een thermische coëfficiënt ε van +40 ppm/°C in het bereik van -50°C tot 150°C.Dit zorgt ervoor dat het PCB zijn structurele integriteit en elektrische eigenschappen behoudt in een breed temperatuurbereikBovendien garandeert de dimensionale stabiliteit van minder dan 0,3 mm/m (mil/inch) na etching + E2/150°C een betrouwbare prestatie, zelfs in veeleisende thermische omgevingen.

Elektrische eigenschappen van RO4003C: dielectrische constante en dissipatiefactor:
De dielectrische constante (ε) van RO4003C, gemeten met behulp van de IPC-TM-650 2.5.5.5 Clamped Stripline proces, is 3,38±0.05Deze lage dielektrische constante zorgt voor minimaal signaalverlies en een uitstekende impedantiebeheersing, waardoor RO4003C geschikt is voor digitale en RF toepassingen met hoge snelheid.δ) van RO4003C, gemeten bij 10 GHz/23°C en 2,5 GHz/23°C, is 0,0027 en 0,0021Deze lage waarden wijzen op een lage signaalverdunning en een efficiënte vermogenstransmissie.

Beveiliging van de signaalintegrititeit: elektrische sterkte en oppervlakteweerstand van RO4003C:
RO4003C heeft een indrukwekkende elektrische sterkte, met een waarde van 31,2 (780) Kv/mm (v/mil) bij een dikte van 0,51 mm (0,020").Deze hoge elektrische sterkte stelt RO4003C in staat om hoge spanningen te weerstaan en elektrische storingen te voorkomenBovendien bedraagt de oppervlakteweerstand van RO4003C 4,2 x 10^9 MΩ, wat zorgt voor een doeltreffende isolatie en het minimaliseren van lekstromen.

Mechanische sterkte: trekmodulus en sterkteanalyse van RO4003C:

RO4003C vertoont een opmerkelijke mechanische sterkte, met een trekmodulus van 19 650 MPa in de X-richting en 19 450 MPa in de Y-richting..2 ksi) in de X-richting en 100 MPa (14,5 ksi) in de Y-richting.Deze eigenschappen maken RO4003C zeer bestand tegen vervorming en zorgen voor de structurele integriteit van PCB's, zelfs onder veeleisende omstandigheden.

Toepassingen van RO4003C in verschillende industrieën:
De veelzijdigheid van RO4003C opent een breed scala aan toepassingen in verschillende industrieën.Het is een uitstekende keuze voor telecommunicatie.RO4003C kan onder andere worden gebruikt in hoogfrequente PCB's, microgolfcircuits, vermogenversterkers, antennes en radarsystemen.

Duurzaamheid en loodvrije compatibiliteit van RO4003C:
Aangezien de industrie zich richt op duurzamere praktijken, valt RO4003C op als een milieuvriendelijke keuze.de naleving van de voorschriften en de vermindering van de milieueffecten van PCB-productieDoor te kiezen voor RO4003C kunnen bedrijven bijdragen aan een groenere toekomst en voldoen aan de eisen van milieubewuste klanten.

Hoogfrequente prestaties: RO4003C voor toepassingen in het GHz-bereik:
Door de uitzonderlijke elektrische eigenschappen van RO4003C en de lage verliezen van de tangent is het bijzonder geschikt voor hoogfrequente toepassingen in het GHz-bereik.55 (gemeten met behulp van de methode van de differentiële faselengte), RO4003C zorgt voor een precieze impedantiebeheersing en minimaliseert signaalvervorming.Het maakt het ontwerpen en produceren mogelijk van hoogwaardige RF- en microgolfcircuits die in het frequentiebereik van GHz werken.

Thermisch beheer met RO4003C: Warmtegeleidbaarheid en koelefficiëntie:
Een efficiënt thermisch beheer is van cruciaal belang voor elektronische apparaten, met name voor apparaten die met een hoog vermogen werken.Deze hoge thermische geleidbaarheid zorgt voor een effectieve warmteafvoerDe superieure koelefficiëntie van RO4003C maakt het een uitstekende keuze voor vermogenversterkers, high-power RF-modules,en andere warmtegevoelige toepassingen.

Conclusie:
RO4003C koolwaterstof keramische laminaat biedt een groot aantal kenmerken en voordelen die ze een top keuze maken voor hoogwaardige PCB's.uitstekende thermische stabiliteitRO4003C maakt het ontwerp en de productie van betrouwbare en efficiënte elektronische systemen mogelijk.De compatibiliteit met loodvrije processen en duurzaamheidsaspecten versterken de aantrekkingskracht ervanOf het nu gaat om telecommunicatie, ruimtevaart, automobielindustrie of andere industrieën.RO4003C stelt ingenieurs en ontwerpers in staat om de grenzen van innovatie te verleggen en ongekende prestaties te bereiken in hun PCB-toepassingen.
