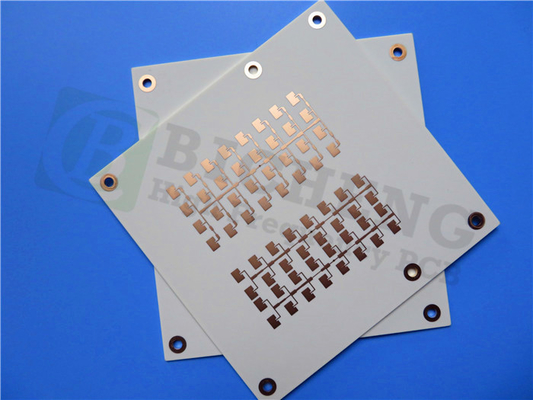

Hoogfrequente 2-laag rigide PCB RO4003C koolwaterstof keramische laminaat

Vandaag hebben we het over onze nieuw verscheepte PCB. Het materiaal dat in het PCB wordt gebruikt is RO4003C koolwaterstof keramische laminaat.Dit materiaal staat bekend om zijn hoogfrequente prestaties en lage dielectriciteitsverliesHet gebruik van dit materiaal in het PCB zorgt voor een optimale signaalkwaliteit en vermindert het geluid en de overspel tussen de componenten.het loodvrije proces dat in de productie wordt gebruikt, maakt het milieuvriendelijk, en kan werken in een breed temperatuurbereik van -40°C tot +85°C.

De PCB is een tweelaags rigide plaat met een koperen gewicht van 35 mm aan beide zijden.en de stack-up is geoptimaliseerd voor high-frequency prestatiesHet gebruik van RO4003C koolwaterstof keramische laminaat als dielektrisch materiaal zorgt ervoor dat het PCB een laag dielektrisch verlies heeft, waardoor het geschikt is voor hoogfrequente toepassingen.

De constructiedetails van het PCB zijn zorgvuldig geselecteerd om optimale prestaties en betrouwbaarheid te garanderen.De minimale afstand is 7/6 millimeter.Het is niet blind of begraven via's. De afgewerkte bord dikte is 1,6 mm, en het afgewerkte Cu gewicht is 1 oz (1,4 mils) voor alle lagen.De dikte van de via is 1 milDe bovenste soldeermasker is wit en de onderste is niet inbegrepen.en het onderste soldeermasker is niet inbegrepenEr is geen zijdecrème op de soldeerblokjes en er is 100% elektrisch getest.

Voor dit PCB is geen impedantieafsluiting vereist, met een tolerantie van +/- 10%. Het PCB heeft in totaal 95 componenten en 112 pads, met 37 door-gat pads en 75 bovenste SMT pads.Er zijn geen onderste SMT pads.Er zijn 68 via's en 15 netten.

Tot slot biedt het in dit artikel geanalyseerde nieuw verschenen PCB een hoge-frequentie-oplossing voor moderne elektronica.Het gebruik van RO4003C koolwaterstof keramische laminaat zorgt voor een optimale signaalkwaliteit en vermindert geluid en overspel tussen componentenDe opstapconfiguratie en de bouwdetails zijn zorgvuldig geselecteerd om optimale prestaties en betrouwbaarheid te garanderen.Het PCB is 100% elektrisch getest om de kwaliteit en betrouwbaarheid ervan te waarborgen.Het PCB is ideaal voor hoogfrequente toepassingen en kan in een breed temperatuurbereik van -40°C tot +85°C werken. Voor technische vragen kunt u contact opnemen met de leverancier op sales10@bichengpcb.com.
