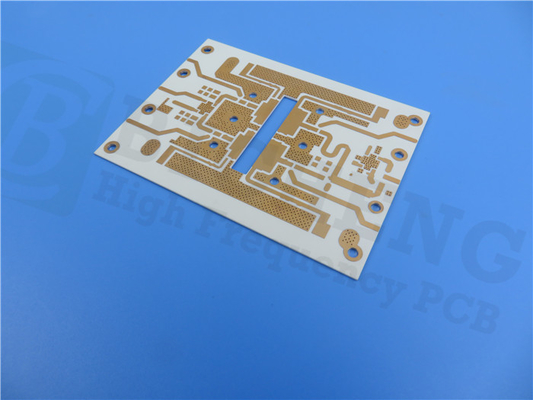

Hoogfrequente RO4350B Matzwarte RF-printplaat Eco-vriendelijk

Hoogfrequente RO4350B Matzwarte RF-printplaat Eco-vriendelijk

Gedetailleerde informatie
Markeren:

Eco-vriendelijk RF-printplaatmateriaal

,

matte RF-printplaat

,

RF-printplaat RO4350B

Productbeschrijving

Vandaag delen we graag onze nieuw verzonden PCB.De nieuw verzonden printplaat is een hoogwaardige kaart die is geleverd om te voldoen aan de behoeften van hoogfrequente toepassingen.Het bord is voorzien van Rogers RO4350B koolwaterstofkeramische laminaten, die bekend staan ​​om hun lage diëlektrische constante en verlies, waardoor ze ideaal zijn voor hoogfrequente circuits.Bovendien heeft dit materiaal een loodvrij proces en kan het werken in een breed temperatuurbereik van -40 ℃ tot +85 ℃, waardoor het een milieuvriendelijke optie is voor verschillende toepassingen.



De stackup-configuratie voor deze PCB bestaat uit basiskoperlagen met een dikte van 17um en een diëlektrische laag van RO4350B met een dikte van 30mil.De koperen basislagen zijn ingeklemd tussen de diëlektrische lagen, wat resulteert in een afgewerkte plaatdikte van 0,8 mm en een afgewerkt Cu-gewicht van 1 oz (1,4 mils) voor alle lagen.De dikte van de doorgang is 1 mil en de oppervlakteafwerking is ENEPIG.Verzonken gaten zijn vereist en randbeplating is ook nodig voor deze print.



Hoogfrequente RO4350B Matzwarte RF-printplaat Eco-vriendelijk 0



RO4350B Typische waarde
Eigendom RO4350B Richting Eenheden Voorwaarde Test methode
Diëlektrische constante, εproces 3,48 ± 0,05 Z   10GHz/23℃ IPC-TM-650 2.5.5.5 Geklemde striplijn
Diëlektrische constante, εontwerp 3.66 Z   8 tot 40GHz Differentiële faselengtemethode
Dissipatiefactortan,δ 0,0037
0,0031
Z   10GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Thermische coëfficiënt van ε +50 Z p.p.m./℃ -50 ℃ tot 150 ℃ IPC-TM-650 2.5.5.5
Volumeweerstand 1,2 x 1010   MΩ.cm VOORWAARDE A IPC-TM-650 2.5.17.1
Oppervlakte weerstand 5,7x109   VOORWAARDE A IPC-TM-650 2.5.17.1
Elektrische kracht 31.2(780) Z Kv/mm(v/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Trekmodulus 16.767(2.432)
14.153 (2.053)
X
Y
MPa(ksi) RT ASTM D 638
Treksterkte 203(29,5)
130(18,9)
X
Y
MPa(ksi) RT ASTM D 638
Buigsterkte 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Dimensionale stabiliteit <0,5 X, Y mm/m
(mil/duim)
na etch+E2/150℃ IPC-TM-650 2.4.39A
Uitzettingscoëfficiënt 10
12
32
X
Y
Z
p.p.m./℃ -55 ℃ tot 288 ℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA A IPC-TM-650 2.4.24.3
Td 390   ℃ TGA   ASTM D 3850
Warmtegeleiding 0,69   W/M/oK 80℃ ASTM C518
Vochtopname 0.06   % 48 uur onderdompeling 0.060"
monstertemperatuur 50 ℃
ASTM D 570
Dikte 1.86   gram/cm3 23℃ ASTM D 792
Koperschilsterkte 0,88
(5.0)
  N/mm
(pli)
na soldeer vlotter 1 oz.
EDC-folie
IPC-TM-650 2.4.8
Ontvlambaarheid (3)V-0       UL 94
Loodvrij Proces Compatibel Ja



De PCB-afmetingen zijn 52 mm x 38 mm met een tolerantie van +/- 0,15 mm.De minimale spoor/afstand is 8/6 mils en de minimale gatgrootte is 0,5 mm.De printplaat heeft in totaal 53 pads, met 17 doorlopende pads en 35 bovenste SMT-pads.Er zijn geen onderste SMT-pads in dit ontwerp.De via koper is geplakt gevuld en afgedekt met een dikte van 0,5 mm.Er is geen boven- of onderzeefdruk, maar het boven- en ondersoldeermasker zijn in matzwart.



Impedantieaanpassing is niet vereist voor deze print, met een tolerantie van +/- 10%.De printplaat is 100% elektrisch getest om de kwaliteit en betrouwbaarheid te waarborgen.



Over het algemeen zijn de materiaalkeuze, stackup-configuratie en constructiedetails voor deze PCB zorgvuldig geselecteerd om optimale prestaties en functionaliteit te garanderen.Het gebruik van Rogers RO4350B koolwaterstofkeramische laminaten zorgt voor weinig verlies en hoge precisie, waardoor het ideaal is voor hoogfrequente toepassingen die een hoge betrouwbaarheid en consistentie vereisen.De koperen basislagen zorgen voor een uitstekende thermische en elektrische geleidbaarheid, terwijl de diëlektrische laag zorgt voor een consistente signaalkwaliteit en overspraak voorkomt.



De printplaat is geschikt voor een breed scala aan toepassingen, waaronder draadloze communicatie, snelle digitale circuits en RF/microgolfcircuits.Het milieuvriendelijke en loodvrije ontwerp maakt het een populaire keuze voor bedrijven die hun impact op het milieu willen verminderen.Het gebruik van verzonken gaten en randbeplating zorgt voor een veilige en betrouwbare verbinding tussen componenten en de printplaat.



Samengevat, deze nieuw verzonden printplaat is een hoogwaardige printplaat die zorgvuldig is vervaardigd om te voldoen aan de behoeften van hoogfrequente toepassingen.Het gebruik van Rogers RO4350B koolwaterstofkeramische laminaten, basiskoperlagen en diëlektrische laag zorgt voor weinig verlies en hoge precisie, waardoor het ideaal is voor toepassingen die een hoge betrouwbaarheid en consistentie vereisen.Het PCB-ontwerp is geschikt voor een breed scala aan toepassingen en is milieuvriendelijk, waardoor het een populaire keuze is voor bedrijven die hun impact op het milieu willen verminderen.



Hoogfrequente RO4350B Matzwarte RF-printplaat Eco-vriendelijk 1
