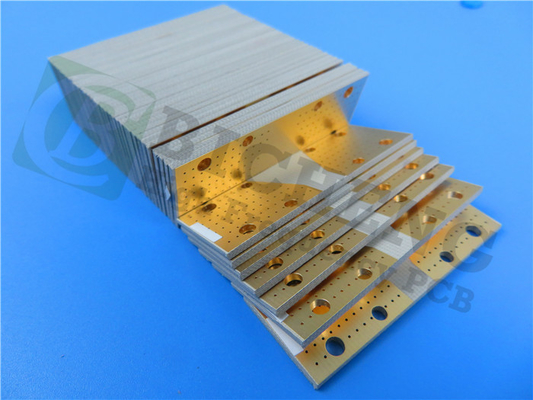

50mil Rogers RO3010 RF-printplaat hoogfrequente printplaten

Onze hoogwaardige printplaat (PCB) is geleverd voor hoogfrequente toepassingen, waardoor het een uitstekende keuze is voor projecten die hoge precisie en betrouwbaarheid vereisen.De gebruikte PCB-materialen omvatten Rogers RO3010 keramisch gevulde PTFE-composieten, die bekend staan ​​om hun lage verlies en hoge prestaties, met een diëlektrische constante van 10,2 en een dissipatiefactor van 0,0024 bij 10 GHz.Het bedrijfstemperatuurbereik voor dit materiaal is -40 ℃ tot +85 ℃ en het is loodvrij, waardoor het een milieuvriendelijke optie is.

De PCB-stackup-configuratie bestaat uit twee lagen basiskoper met een dikte van 17um en een diëlektrisch materiaal van RO3010 met een dikte van 50mil.De koperen basislagen zijn ingeklemd tussen de diëlektrische lagen, wat resulteert in een afgewerkte plaatdikte van 1,35 mm en een afgewerkt Cu-gewicht van 1 oz (1,4 mils) voor alle lagen.De dikte van de doorgang is 1 mil en de oppervlakteafwerking is ENIG.Er is geen zeefdruk aan de boven- of onderkant en geen zeefdruk op de soldeerpads.

De constructiedetails van de PCB omvatten afmetingen van 100 mm x 100 mm, met een tolerantie van +/- 0,15 mm.De minimale spoor/afstand is 7/8 mils en de minimale gatgrootte is 0,25 mm.In dit ontwerp zijn geen blinde of begraven via's opgenomen.De printplaat heeft in totaal 93 pads, met 37 doorlopende pads, 56 bovenste SMT-pads en 0 onderste SMT-pads.Er zijn 48 via's en 10 netten.De printplaat is 100% elektrisch getest om de kwaliteit te waarborgen.

Waarom kiezen voor Rogers RO3010 keramisch gevulde PTFE-composieten?

De materiaalkeuze speelt een cruciale rol in de prestaties en functionaliteit van een printplaat (PCB).Rogers RO3010 keramisch gevulde PTFE-composieten werden gebruikt in een specifiek PCB-ontwerp om hoge precisie en betrouwbaarheid te bereiken in hoogfrequente toepassingen.

R

ogers RO3010 keramisch gevulde PTFE-composieten staan ​​bekend om hun lage verlies en hoge prestaties, waardoor ze een uitstekende keuze zijn voor hoogfrequente toepassingen.De diëlektrische constante van dit materiaal is 10,2 en de dissipatiefactor is 0,0024 bij 10 GHz.Bovendien is het loodvrij, waardoor het een milieuvriendelijke optie is.Dit materiaal kan werken tussen het temperatuurbereik van -40 ℃ tot +85 ℃.

Andere voordelen van het gebruik van Rogers RO3010 keramisch gevulde PTFE-composieten in PCB-ontwerp zijn uitstekende thermische stabiliteit, lage vochtopname en hoge maatvastheid.Deze eigenschappen maken het een betrouwbare optie voor toepassingen die consistente prestaties vereisen onder een reeks van bedrijfsomstandigheden.

Bij het selecteren van materialen voor PCB's is het essentieel om rekening te houden met hun elektrische, mechanische en thermische eigenschappen.Rogers RO3010 keramisch gevulde PTFE-composieten blinken uit op al deze gebieden, waardoor ze een populaire keuze zijn voor hoogfrequente toepassingen.Het lage verlies en de hoge prestaties van dit materiaal maken het ideaal voor toepassingen die hoge precisie en betrouwbaarheid vereisen.

De fysische eigenschappen van dit materiaal maken het ook een uitstekende keuze voor PCB's.Het heeft een lage thermische uitzettingscoëfficiënt, wat betekent dat het zijn vorm en grootte kan behouden bij verschillende temperaturen.Bovendien maakt de lage vochtopname het een geschikte optie voor toepassingen die kunnen worden blootgesteld aan vocht of vocht.

Over het algemeen is de materiaalkeuze voor PCB's van cruciaal belang bij het bepalen van de prestaties en functionaliteit van het eindproduct.Rogers RO3010 keramisch gevulde PTFE-composieten zijn een uitstekende keuze voor hoogfrequente toepassingen die hoge precisie en betrouwbaarheid vereisen.Het lage verlies en de hoge prestaties, gecombineerd met de uitstekende thermische en mechanische eigenschappen, maken het een betrouwbare optie voor een breed scala aan toepassingen.
