Productdetails:
|
| Hoog licht: | RF-printplaat op hoge temperatuur,RF-PCB-materiaal 30mil,loodvrij RF-PCB-materiaal |
||
|---|---|---|---|

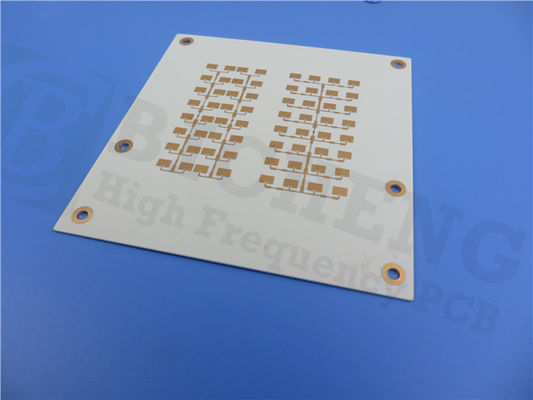

Onze nieuwste zending PCB's wordt geïntroduceerd, gemaakt met het uitzonderlijke Rogers RO4350B-materiaal dat uitstekende prestaties biedt voor verschillende toepassingen.Met een loodvrij proces en een operationeel bereik van -40 ℃ tot +85 ℃ is de printplaat ontworpen om jarenlang aan uw behoeften te voldoen.
De diëlektrische laag van de RO4350B is gebouwd als een dubbelzijdige printplaat en meet 30 mil (0,762 mm) met een basiskoper van 17um aan beide zijden.Het heeft een afgewerkte plaatdikte van 0,84 mm en een afgewerkt Cu-gewicht van 1 oz (1,4 mils) op alle lagen.De minimale spoor/ruimte en de minimale gatgrootte zijn respectievelijk 10/10 mils en 15 mils, waardoor het perfect is voor toepassingen met hoge dichtheid en nauwe toleranties.
De printplaat heeft 29 componenten met in totaal 50 pads, inclusief 25 through-hole pads en 25 top SMT-pads.Het heeft ook 91 via's en 11 netten.Elke PCB wordt grondig getest met een 100% elektrische test om de kwaliteit en betrouwbaarheid te garanderen.
HASL loodvrije oppervlakteafwerking, witte zeefdruk aan de bovenkant en groene soldeermaskers aan de boven- en onderkant zijn standaardkenmerken van onze PCB's.Het RO4350B-materiaal biedt uitstekende vochtbestendigheid, waardoor het ideaal is voor ruwe omgevingen.Het heeft ook een laagdikte van 1 mil, wat een langdurige duurzaamheid garandeert.
| RO4350B Typische waarde | |||||
| Eigendom | RO4350B | Richting | Eenheden | Voorwaarde | Test methode |
| Diëlektrische constante, εproces | 3,48 ± 0,05 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 Geklemde striplijn | |
| Diëlektrische constante, εontwerp | 3.66 | Z | 8 tot 40GHz | Differentiële faselengtemethode | |
| Dissipatiefactortan,δ | 0,0037 0,0031 |
Z | 10GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt van ε | +50 | Z | p.p.m./℃ | -50 ℃ tot 150 ℃ | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1,2 x 1010 | MΩ.cm | VOORWAARDE A | IPC-TM-650 2.5.17.1 | |
| Oppervlakte weerstand | 5,7x109 | MΩ | VOORWAARDE A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | Z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Trekmodulus | 16.767(2.432) 14.153 (2.053) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Treksterkte | 203(29,5) 130(18,9) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Buigsterkte | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | <0,5 | X, Y | mm/m (mil/duim) |
na etch+E2/150℃ | IPC-TM-650 2.4.39A |
| Uitzettingscoëfficiënt | 10 12 32 |
X Y Z |
p.p.m./℃ | -55 ℃ tot 288 ℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | ℃ TGA | ASTM D 3850 | ||
| Warmtegeleiding | 0,69 | W/M/oK | 80℃ | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monstertemperatuur 50 ℃ |
ASTM D 570 | |
| Dikte | 1.86 | gram/cm3 | 23℃ | ASTM D 792 | |
| Koperschilsterkte | 0,88 (5.0) |
N/mm (pli) |
na soldeer vlotter 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | (3)V-0 | UL 94 | |||
| Loodvrij Proces Compatibel | Ja | ||||
RO4350B: het ultieme PCB-materiaal voor hoogwaardige toepassingen
Als het gaat om PCB-ontwerp, is de keuze van het juiste materiaal cruciaal voor het bereiken van optimale prestaties en betrouwbaarheid.Als u op zoek bent naar eersteklas PCB-materiaal dat kan voldoen aan de eisen van toepassingen met hoge frequentie en hoge temperaturen, dan is de RO4350B de juiste keuze.
RO4350B is een dubbelzijdig PCB-materiaal met een 30mil RO4350B diëlektrische laag en basiskoper van 17um aan beide zijden.Met een afgewerkte plaatdikte van 0,84 mm en een afgewerkt Cu-gewicht van 1 oz (1,4 mils) op alle lagen, is dit materiaal ontworpen om aan de meest veeleisende eisen te voldoen.Het is ook compatibel met loodvrije processen, waardoor het een milieuvriendelijke keuze is voor PCB-ontwerp.
Maar wat de RO4350B echt onderscheidt, zijn de prestatiekenmerken.Met een diëlektrische constante van 3,48 ± 0,05 en een diëlektrische ontwerpconstante van 3,66 biedt de RO4350B uitzonderlijke signaalintegriteit voor hoogfrequente toepassingen.Het pronkt ook met een lage dissipatiefactor van tan, δ 0,0037 bij 10 GHz/23℃, wat zorgt voor minimaal signaalverlies.
RO4350B is ook zeer geschikt voor toepassingen bij hoge temperaturen, met een thermische coëfficiënt van ε van +50 ppm/℃ en een thermische geleidbaarheid van 0,69 W/M/K bij 80℃.Het heeft ook een indrukwekkend hoge Tg van >280℃, waardoor het ideaal is voor gebruik in omgevingen met hoge temperaturen.
Als het gaat om duurzaamheid en betrouwbaarheid, levert de RO4350B.Het biedt een uitstekende vochtbestendigheid, waardoor het bestand is tegen ruwe omgevingen.Bovendien heeft het een laagdikte van 1 mil, wat bijdraagt aan de langdurige duurzaamheid.
Als u op zoek bent naar een PCB-materiaal dat kan voldoen aan de eisen van hoogwaardige toepassingen, dan is RO4350B de duidelijke keuze.Met zijn uitzonderlijke prestatiekenmerken zal het zeker de prestaties van uw circuit verbeteren en voldoen aan uw ontwerpbehoeften, zowel nu als in de toekomst.
Hulp bij technische vragen is direct beschikbaar door ons team van experts.Neem voor hulp contact op met ons verkoopteam via sales10@bihengpcb.com.
