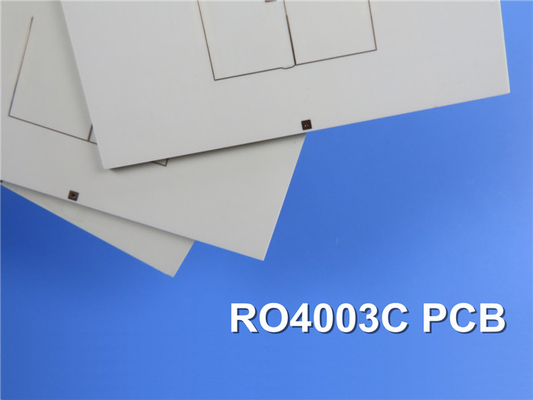

Hoogfrequente elektronica RF-printplaat met RO4003C

Onze nieuw verzonden dubbelzijdige printplaat is vervaardigd met behulp van hoogwaardig Rogers RO4003C-materiaal en een loodvrij proces om ecologische duurzaamheid te bevorderen.Het is ontworpen om te werken in een breed temperatuurbereik van -40 ℃ tot +85 ℃, waardoor het geschikt is voor een verscheidenheid aan toepassingen.

De PCB-stapeling bestaat uit een basiskoperlaag van 17um, een 60mil RO4003C diëlektrische laag en een andere basiskoperlaag van 17um.De dikte van het afgewerkte bord is 1,6 mm en het gewicht van het afgewerkte koper is 1 oz (1,4 mils) voor alle lagen.Het minimale spoor en de minimale ruimte zijn 14/14 mils en de minimale gatgrootte is 20 mils.Er zijn geen blinde of begraven via's aanwezig en de dikte van de doorgang is 1 mil.

Met afmetingen van 510 mm x 150 mm en een tolerantie van +/- 0,15 mm is deze printplaat ontworpen voor een breed scala aan toepassingen.Het beschikt over 23 componenten, 191 totale pads, 152 through-hole pads, 39 bovenste SMT-pads, 0 onderste SMT-pads, 161 via's en 9 netten.De printplaat heeft een 100% elektrische test ondergaan om de kwaliteit en betrouwbaarheid te waarborgen.

De oppervlakteafwerking van deze PCB is HASL-loodvrij en heeft geen zeefdruk aan de bovenkant, zeefdruk aan de onderkant of een soldeermasker aan de boven- en onderkant.Neem voor technische vragen contact op met Ivy via sales10@bichengpcb.com.

Al met al een duurzame en betrouwbare keuze voor uw elektronische projecten, deze nieuw verzonden printplaat is vervaardigd met hoogwaardige materialen en onderworpen aan strenge tests om optimale prestaties en een lange levensduur te garanderen.

Hoe RO4003C u kan helpen superieure signaalintegriteit en hoogfrequente prestaties te bereiken

----Thermische geleidbaarheid van RO4003C en de relevantie ervan in warmtebeheer

RO4003C is een uitzonderlijk PCB-materiaal met unieke eigenschappen waardoor het een ideale keuze is voor hoogfrequente toepassingen.Als hooggeplaatste verkoopmanager zal ik u door een diepgaand en informatief artikel leiden over de voordelen van RO4003C en de eigenschappen die het tot een superieure keuze maken voor snelle PCB-ontwerpen.

Inleiding tot RO4003C en zijn unieke eigenschappen

RO4003C is een geavanceerd dubbelzijdig PCB-materiaal met een diëlektrische constante van 3,38 ± 0,05 (bij 10 GHz/23 ℃) en een diëlektrische ontwerpconstante van 3,55 (bij 8 tot 40 GHz).Deze eigenschappen maken het een uitstekende keuze voor hoogfrequente toepassingen die een superieure signaalintegriteit vereisen.De unieke eigenschappen van RO4003C omvatten een lage dissipatiefactor van 0,0027 (bij 10 GHz/23℃) en een lage thermische coëfficiënt van ε, waardoor het een uitstekende keuze is voor toepassingen die thermische stabiliteit vereisen.

Dissipatiefactor en thermische coëfficiënt van RO4003C

De lage dissipatiefactor van de RO4003C van 0,0027 (bij 10 GHz/23℃) en 0,0021 (bij 2,5 GHz/23℃) maken het een ideale keuze voor hoogfrequente toepassingen die minimaal signaalverlies vereisen.De thermische coëfficiënt van ε varieert van -50 ℃ tot 150 ℃, waardoor het een uitstekende keuze is voor toepassingen die thermische stabiliteit vereisen.

Volumeweerstand en oppervlakteweerstand van RO4003C

De volumeweerstand van de RO4003C is 1,7 x 1010 MΩ.cm (COND A) en de oppervlakteweerstand is 4,2 x 109 MΩ (COND A), waardoor het een uitzonderlijke keuze is voor toepassingen die een hoge isolatieweerstand vereisen.

Elektrische sterkte en mechanische eigenschappen van RO4003C

RO4003C heeft een uitstekende elektrische sterkte van 31,2 (780) Kv/mm (v/mil) (bij 0,51 mm/0,020") en een hoge trekmodulus van 19.650 (2.850) MPa (ksi) (X) en 19.450 (2.821) MPa (ksi) (Y) bij kamertemperatuur Het vertoont ook een hoge treksterkte van 139 (20,2) MPa (ksi) (X) en 100 (14,5) MPa (ksi) (Y) bij kamertemperatuur, waardoor het een betrouwbaar keuze voor toepassingen die een hoge mechanische sterkte vereisen.

Dimensionale stabiliteit en thermische uitzettingscoëfficiënt van RO4003C

RO4003C vertoont uitstekende dimensionale stabiliteit, met een maximale waarde van <0,3 mm/m (mil/inch) na etch+E2/150℃.De thermische uitzettingscoëfficiënt varieert van 11 ppm/℃ tot 46 ppm/℃ (X, Y, Z) van -55℃ tot 288℃, waardoor het een ideale keuze is voor toepassingen die stabiele mechanische eigenschappen vereisen over een breed temperatuurbereik.

Tg en Td van RO4003C en hun impact op hoogfrequent PCB-ontwerp

RO4003C heeft een glasovergangstemperatuur (Tg) van >280℃ (TMA A) en een ontledingstemperatuur (Td) van 425℃ (TGA), waardoor het een uitstekende keuze is voor toepassingen bij hoge temperaturen.De hoge Tg maakt het ook geschikt voor loodvrije procescompatibiliteit.

Thermische geleidbaarheid van RO4003C en de relevantie ervan in warmtebeheer

RO4003C heeft een thermische geleidbaarheid van 0,71 W/M/oK (bij 80℃), waardoor het een betrouwbare keuze is voor toepassingen die een efficiënt warmtebeheer vereisen.

Vochtopname en koperafpelsterkte van RO4003C

RO4003C heeft een lage vochtopname van 0,06% (na 48 uur onderdompeling bij 50 ℃), waardoor het een uitstekende keuze is voor toepassingen die een hoge dimensionale stabiliteit in vochtige omgevingen vereisen.De koperafpelsterkte is 1,05 N/mm (pli) (na soldeervlotter 1 oz. EDC-folie).

Loodvrije procescompatibiliteit van RO4003C

RO4003C is compatibel met loodvrije processen, waardoor het een milieuvriendelijke keuze is voor hoogfrequente PCB-ontwerpen.

Kortom, RO4003C is een hoogwaardig PCB-materiaal dat unieke eigenschappen biedt die ideaal zijn voor hoogfrequente toepassingen.De lage dissipatiefactor, thermische stabiliteit, uitstekende mechanische en elektrische eigenschappen en loodvrije procescompatibiliteit maken het een optimale keuze voor high-speed PCB-ontwerpen.Door voor de RO4003C te kiezen, kunt u het volledige potentieel van uw hoogfrequente elektronica benutten en superieure signaalintegriteit en prestaties bereiken.
