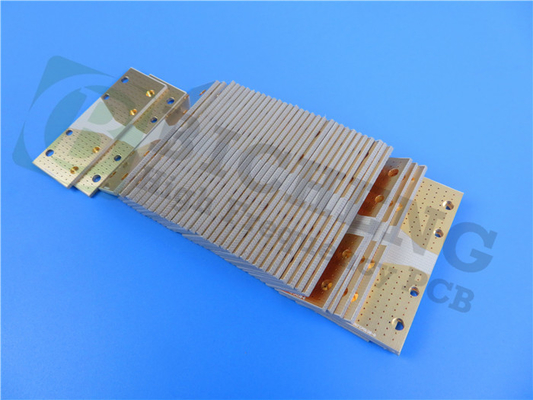

Hallo, vandaag zijn wij gelukkig om recentste PCB van Beperkte Bicheng, de de industrieleider in uitstekende kwaliteit gedrukte kringsraad te introduceren. Deze tweezijdige PCB wordt geconstrueerd met het materiaal van Rogers RO3010 en een loodvrij proces, die een betrouwbaar en milieuvriendelijk product verzekeren.
Met een werkende temperatuurwaaier van -40℃ aan +85℃, wordt deze PCB ontworpen om extreme voorwaarden te weerstaan. De raadsafmetingen zijn 8,00 x 8,00 mm, met een minimumspoor/een ruimte van 5/5 mils en een minimumgatengrootte van 10 mils. De gebeëindigde raadsdikte is 0,8 mm, met een gebeëindigd kopergewicht van 1 oz (1,4 mils) en via platerendikte van 1 mil.
Deze PCB is perfect voor kleinschalige projecten, met enkel één component en drie totale stootkussens, met inbegrip van één door-gatenstootkussen, één hoogste SMT-stootkussen, en één stootkussen van bodemsmt. Er zijn ook twee vias en één net.
Het gebrek aan oppervlakte eindigt op deze PCB betekent dat het koper wordt blootgesteld, makend tot het ideaal voor douanetoepassingen waar de specifieke afwerking wordt vereist. Er zijn geen silkscreen op de soldeerselstootkussens, maar die de raad is 100% elektrisch wordt getest om betrouwbaarheid te verzekeren.
Voor om het even welke technische vragen, gelieve Klimop in sales10@bichengpcb.com te contacteren. Trust Bicheng Limited voor elk van uw gedrukte behoeften van de kringsraad. Copyright Bicheng Limited., 2023. Alle rechten voorbehoudena.
Bezit | RO3010 | Richting | Eenheden | Voorwaarde | Testmethode |
Diëlektrische Constante, εProcess | 10.2±0.05 | Z | 10 GHz/23℃ | Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline | |
Diëlektrische Constante, εDesign | 11.2 | Z | 8GHz aan 40 GHz | De differentiële Methode van de Faselengte | |
Dissipatiefactor, tanδ | 0,0022 | Z | 10 GHz/23℃ | Ipc-tm-650 2.5.5.5 | |
Thermische Coëfficiënt van ε | -395 | Z | ppm/℃ | 10 GHz -50℃to 150℃ | Ipc-tm-650 2.5.5.5 |
Dimensionale Stabiliteit | 0,35 0,31 |
X Y |
mm/m | COND A | Ipc-tm-650 2.2.4 |
Volumeweerstandsvermogen | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Oppervlakteweerstandsvermogen | 105 | MΩ | COND A | IPC 2.5.17.1 | |
Trekmodulus | 1902 1934 |
X Y |
MPa | 23℃ | ASTM D 638 |
Vochtigheidsabsorptie | 0,05 | % | D48/50 | Ipc-tm-650 2.6.2.1 | |
Specifieke Hitte | 0,8 | j/g/k | Berekend | ||
Warmtegeleidingsvermogen | 0,95 | W/M/K | 50℃ | ASTM D 5470 | |
Coëfficiënt van Thermische Uitbreiding (- 55 aan 288℃) |
13 11 16 |
X Y Z |
ppm/℃ | 23℃/50% relatieve vochtigheid | Ipc-tm-650 2.4.4.1 |
Td | 500 | ℃ TGA | ASTM D 3850 | ||
Dichtheid | 2.8 | gm/cm3 | 23℃ | ASTM D 792 | |
Koperschil Stength | 9.4 | Ib/in. | 1oz, EDC na Soldeerselvlotter | Ipc-TM 2.4.8 | |
Brandbaarheid | V-0 | UL 94 | |||
Loodvrij Procescompatibel systeem | Ja |
Ontdek de Voordelen van RO3010-het Materiaal van PCB
-RO3010: De Uiteindelijke Keus voor Krachtige PCBs
Wanneer het over het creëren van krachtige gedrukte kringsraad komt, is selecteren van de juiste materialen kritiek. Ga RO3010, een belangrijk die PCB-materiaal voor zijn veelzijdigheid wordt gekend en hoogte in - kwaliteit. In dit artikel, zullen wij een uitvoerige blik die bij RO3010 nemen, zijn eigenschappen, kenmerken, en toepassingen onderzoeken.
Het introduceren van RO3010-het Materiaal van PCB
RO3010 is een gelamineerd die materiaal met hoge frekwentie van geweven glas versterkte koolwaterstof/ceramisch materiaal wordt geconstrueerd. Met een lage diëlektrische constante van 10.2±0.5, is RO3010 ideaal voor toepassingen met hoge frekwentie, terwijl zijn lage dissipatiefactor van 0,0027 voor het minimaliseren van signaalverlies essentieel is.
Het begrip van de Eigenschappen en de Kenmerken van RO3010
RO3010 heeft talrijke eigenschappen die tot het een aantrekkelijke keus voor PCB-ontwerpers maken. Zijn warmtegeleidingsvermogen van 0,81 W/M/K is kritiek voor het verdrijven van hitte van high-power componenten. RO3010 heeft ook een lage coëfficiënt van thermische uitbreiding van 13 ppm/℃ in de richtingen van X en y-en 34 ppm/℃ in de z-richting, die het maken over een brede temperatuurwaaier stabiel.
Toepassingen van RO3010-het Materiaal van PCB
RO3010 wordt algemeen gebruikt in digitale hoge snelheid en radiofrequentie (rf) toepassingen. wegens zijn warmtegeleidingsvermogen met beperkte verliezen en hoog, is dit materiaal ideaal voor microgolf en millimeter-wave toepassingen. Voorts is RO3010 milieuvriendelijk aangezien het met loodvrije processen compatibel is.
Voordelen van RO3010 over Andere PCB-Materialen
Vergeleken bij andere PCB-materialen, biedt RO3010 verscheidene voordelen aan. RO3010 heeft een hoge thermische coëfficiënt van ε, zo betekent het dat zijn diëlektrische constante over een brede temperatuurwaaier stabiel is. Bovendien, heeft het materiaal uitstekende dimensionale stabiliteit, die tot het maken ideaal voor toepassingen waar de precisie essentieel is.
Ontwerpoverwegingen voor RO3010 PCBs
Wanneer het ontwerpen met RO3010, is het belangrijk om met de materiële eigenschappen en de kenmerken rekening te houden. RO3010 heeft een hoge temperatuur van de glasovergang van 200℃, zo betekent het dat het hoge temperaturen kan weerstaan zonder zijn structurele integriteit te verliezen. Bovendien, is de sterkte van de het koperschil van het materiaal kritiek, metend pli 11 voor 1oz EDC na soldeerselvlotter.
Productieproces voor RO3010 PCBs
Het productieproces voor RO3010 PCBs is vergelijkbaar met andere gelamineerde materialen. Nochtans, wegens het hoge warmtegeleidingsvermogen van het materiaal, is het kritiek om het proces plakkend te optimaliseren om thermische spanning te verminderen. Het is ook essentieel om de koperfolies te gebruiken van uitstekende kwaliteit om goede adhesie te verzekeren en het risico van losmaking te minimaliseren.
Het testen en Kwaliteitscontrole voor RO3010 PCBs
RO3010 PCBs ondergaat het strenge testen en kwaliteitscontrole om ervoor te zorgen dat zij de industrie aan normen voldoen. De constante en de dissipatiefactor wordt van het materiaal de diëlektrische getest gebruikend ipc-tm-650 2.5.5.5, terwijl ASTM D257 de dimensionale stabiliteit van het materiaal test. IPC 2.5.17.1 test het volume van het materiaal en het oppervlakteweerstandsvermogen, en ipc-TM 2.4.8 test de sterkte van de het koperschil van het materiaal.
Kosten en Beschikbaarheid van RO3010-het Materiaal van PCB
RO3010 PCB-het materiaal is wijd - beschikbaar en kan van een verscheidenheid van leveranciers worden gekocht. De kosten van RO3010-het materiaal van PCB zijn over het algemeen hoger dan andere PCB-materialen toe te schrijven aan zijn unieke eigenschappen en kenmerken.
Toekomstige Ontwikkeling in RO3010-Technologie
Aangezien de technologie blijft vooruitgaan, kunnen wij verwachten om verdere ontwikkelingen in RO3010-technologie te zien. Één gebied van nadruk vermindert de thermische coëfficiënt van het materiaal van ε om zijn stabiliteit over een brede temperatuurwaaier te verbeteren. Een ander onderzoeksgebied ontwikkelt nieuwe processen plakkend die nog hogere temperaturen kunnen weerstaan.
Conclusie: Is RO3010 de Juiste Keus voor Uw PCB-Project?
RO3010 is een veelzijdig, hoogstaand PCB-materiaal dat verscheidene voordelen over andere materialen aanbiedt. Zijn lage diëlektrische constante, lage dissipatiefactor, en hoog warmtegeleidingsvermogen maken tot het een ideale keus voor toepassingen met hoge frekwentie. Nochtans, is het essentieel om de materiële eigenschappen en de kenmerken te overwegen wanneer het ontwerpen met RO3010. Samenvattend, als u een betrouwbaar, krachtig PCB-materiaal zoekt, is RO3010 een uitstekende keus.
