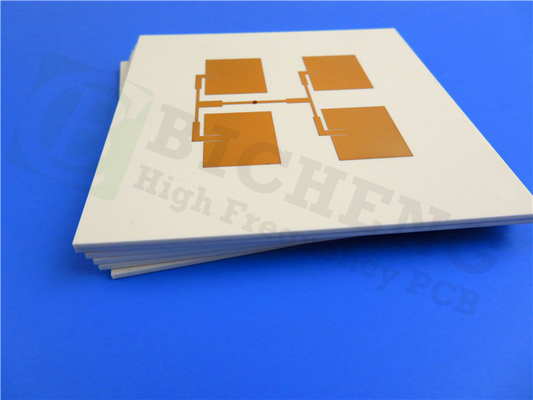

Vandaag, zijn wij blij hier te zijn en onze onlangs verscheepte PCB met u te delen. Onze recentste verzending van PCBs is bewerkt met de uiterste aandacht aan kwaliteit en prestaties. PCB is samengesteld, verwerkt en ontworpen uit de materialen van Rogers RO3003 met loodvrije technieken voor verrichting binnen een temperatuurwaaier van -40℃ aan +85℃. De 6 laagopeenstapeling met hoge frekwentie kenmerkt diëlektrische die RO3003 van 5mil en basiskoper van 17um, door prepreg bondply 2929 wordt gescheiden. De raadsafmetingen zijn 20 x 15 mm met een tolerantie van +/- 0.15mm, en het ontwerp omvat blinde vias van laag 1 aan laag 2.

Gebeëindigde PCB heeft een dikte van 0,7 mm en kenmerkt een gebeëindigd Cu-gewicht van 1 oz (1,4 mils) op de buitenlagen en 0,5 oz op de binnenlagen, die optimale prestaties verzekeren. Via plateren is de dikte 1 mil, en de oppervlakte eindigt wordt bereikt door het gebruik van de Onderdompelingspalladium van het Onderdompelingsnikkel en Onderdompelingsgoud (ENEPIG), op voorwaarde dat een uitstekende kwaliteit eindigt.

De recentste PCB-verzending wordt ontworpen voor elektronische producten die nauwkeurige prestaties en betrouwbaarheid vereisen, zonder bovenkant of de bodem silkscreen of bovenkant/bodem het soldeerselmasker, en geen silkscreen op soldeerselstootkussens. PCB ondergaat het elektro te verzekeren testen van 100% het voldoet aan de hoogste niveaus van kwaliteit.

Met 11 componenten, 39 totale stootkussens, 21 door-gatenstootkussens, 15 hoogste SMT-stootkussens, 3 stootkussens van bodemsmt, 51 vias, en 9 netten, wordt PCB ontworpen om de strengste prestatienormen te ontmoeten.

Als u om het even welke technische vragen of onderzoeken hebt, gelieve Klimop in sales10@bichengpcb.com te contacteren. Onze PCBs is de ideale keus voor uw volgende project.

Een Uitvoerige Gids voor RO3003: Van Eigenschappen aan Toepassingen

-Inleiding: Wat is RO3003 en hoe werkt het?

PCB-ontwerp het met hoge frekwentie is een constant evoluerend gebied, en de ingenieurs en de ontwerpers zijn altijd op het vooruitzicht voor innovatieve en betrouwbare materialen in hun ontwerpen op te nemen. Één dergelijk materiaal dat significante aandacht de laatste jaren heeft bereikt is RO3003, een laminaat met hoge frekwentie dat uitzonderlijke elektrische en mechanische eigenschappen aanbiedt.

In deze uitvoerige gids voor RO3003, zullen wij in zijn eigenschappen en voordelen, productieproces, en toepassingen speuren. Of u een gekruide PCB-ontwerper of een nieuwkomer aan de industrie bent, zal deze gids waardevol inzicht in de wereld van PCB-ontwerp met hoge frekwentie verstrekken.

Inleiding: Het onthullen RO3003 en Zijn Functionaliteit

RO3003 is een laminaat met hoge frekwentie die voor gebruik in toepassingen wordt bewerkt die opmerkelijke elektro en mechanische prestaties eisen. Het bestaat uit een ceramisch-gevuld PTFE-materiaal, dat een lage diëlektrische constante en een raaklijn met beperkte verliezen aanbiedt, die tot het maken ideaal voor digitale hoge snelheid en rf-toepassingen waar de de signaalintegriteit en betrouwbaarheid van uiterst belang zijn.

De Eigenschappen van RO3003: Diëlektrische Constante, Warmtegeleidingsvermogen, en meer

RO3003 schept uitzonderlijke elektrische eigenschappen op, die tot het maken een ideale keus voor PCB-ontwerp met hoge frekwentie. Zijn diëlektrische constante is 3.0±0.04, die veel lager is dan veel andere PCB-materialen met hoge frekwentie. Dit vertaalt aan snellere signaaltransmissie en minder vermindering, resulterend in betere signaalintegriteit en hogere prestaties.

RO3003 heeft ook hoog warmtegeleidingsvermogen, dat helpt om hitte te verdrijven en betrouwbaarheid te verbeteren. Het stelt een thermische coëfficiënt die van ε van -3 ppm/℃ tentoon, het maken over een brede waaier van temperaturen stabiel. Het materiaal heeft ook lage dissipatiefactor, met een tanδ van 0,001 bij 10 GHz/23℃.

Voordelen om RO3003 in PCB-Ontwerp Op te nemen Met hoge frekwentie

De voordelen van RO3003 in PCB-ontwerp met hoge frekwentie zijn talrijk. Zijn lage diëlektrische constante en raaklijn met beperkte verliezen maken tot het ideaal voor digitale hoge snelheid en rf-toepassingen, waar de de signaalintegriteit en betrouwbaarheid kritiek zijn. RO3003 biedt ook uitstekende warmtegeleidingsvermogen en stabiliteit over een brede waaier van temperaturen aan, die het maken voor gebruik in ruwe milieu's geschikt.

RO3003 versus Andere PCB-Materialen Met hoge frekwentie: Een Vergelijkende Analyse

Wanneer het over PCB-ontwerp met hoge frekwentie komt, zijn er verscheidene materialen om te kiezen van. Nochtans, komt RO3003 van de rest toe te schrijven aan zijn superieure elektrische en mechanische eigenschappen duidelijk uit. In deze sectie, zullen wij RO3003 bij andere populaire PCB-materialen met hoge frekwentie vergelijken.

Productie RO3003 PCBs: Het Ontraadselde Proces

De productie RO3003 PCBs vergt gespecialiseerd materiaal en technieken toe te schrijven aan de unieke eigenschappen van het materiaal. In deze sectie, zullen wij het productieproces van RO3003 PCBs onderzoeken, met inbegrip van de gebruikte materialen en de uitrusting, en de uitdagingen in kwestie.

Het ontwerpen van Krachtige PCBs met RO3003: Uiteinden en Trucs

Het ontwerpen van krachtige PCBs met RO3003 vereist zorgvuldige overweging van de materiële eigenschappen en de kenmerken. In deze sectie, zullen wij uiteinden en trucs voor het ontwerpen van krachtige PCBs met RO3003, met inbegrip van signaal het verpletteren verstrekken, laag stapelend, en thermisch beheer.

Het Effect van Thermische Eigenschappen op RO3003-het Ontwerp van PCB

De thermische eigenschappen spelen een essentiële rol in PCB-ontwerp met hoge frekwentie, en RO3003 is geen uitzondering. In deze sectie, zullen wij het effect van thermische eigenschappen op RO3003-het ontwerp van PCB, met inbegrip van thermische beheerstechnieken en het belang van thermische stabiliteit onderzoeken.

RO3003 en het Beheer van het Signaalverlies: Best practicen

Het signaalverlies is een gemeenschappelijk probleem in PCB-ontwerp met hoge frekwentie, en RO3003 biedt verscheidene voordelen aan wanneer het over het beheren van signaalverlies komt. In deze sectie, zullen wij best practicen voor het beheren van signaalverlies met RO3003 PCBs, met inbegrip van het gebruik van gecontroleerde impedantie en het juiste laag stapelen onderzoeken.

Toepassingen van RO3003 in RF/Microwave-Technologieën

RO3003 is een ideaal materiaal voor de toepassingen van rf en van de microgolf toe te schrijven aan zijn lage diëlektrische constante en raaklijn met beperkte verliezen. In deze sectie, zullen wij de toepassingen van RO3003 in de technologieën van rf en van de microgolf, met inbegrip van antennes, filters, en versterkers onderzoeken.

RO3003 en 5G: Een Gelijke in Hemel wordt gemaakt die

De totstandkoming van 5G-technologie heeft de vraag naar PCB-materialen verhoogd met hoge frekwentie die de overdrachtssnelheden van hoge snelheidsgegevens kunnen steunen. RO3003 is een ideaal materiaal voor 5G-toepassingen toe te schrijven aan zijn lage diëlektrische constante en raaklijn met beperkte verliezen. In deze sectie, zullen wij de rol van RO3003 in 5G-technologie en zijn potentiële toepassingen onderzoeken.

Conclusie: Het loslaten van de Macht van RO3003 voor PCB-Ontwerp Met hoge frekwentie

RO3003 is een krachtig materiaal dat uitzonderlijke elektrische en mechanische eigenschappen voor PCB-ontwerp met hoge frekwentie aanbiedt. Zijn lage diëlektrische constante, raaklijn met beperkte verliezen, en hoog warmtegeleidingsvermogen maken tot het ideaal voor een brede waaier van toepassingen, van rf en microgolf aan 5G en verder. Door de eigenschappen en de voordelen van RO3003 te begrijpen, kunnen de ontwerpers en de ingenieurs de macht van dit materiaal loslaten en krachtige PCBs creëren die aan de strengste kwaliteitsnormen en betrouwbaarheid voldoen.
