Rogers 4003 Hoge die Frequentiepcb op 32 Mil Laminates worden gebaseerd

De uiteindelijke keus voor digitale hoge snelheid en rf-toepassingen

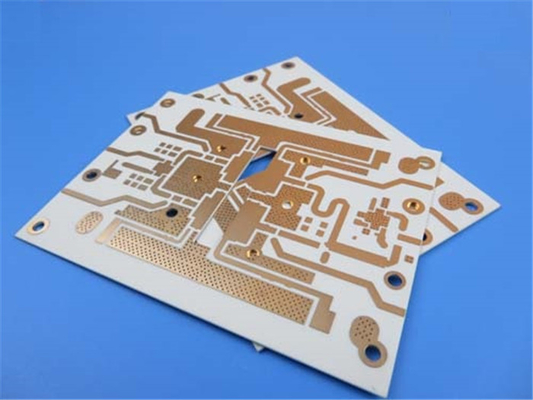

Vandaag, zijn wij gelukkig om onze onlangs verscheepte PCB te delen die van materiaal wordt gemaakt het van uitstekende kwaliteit van Rogers RO4003C dat betrouwbare prestaties zelfs in de uitdaging van milieu's verzekert. Het loodvrije die proces in zijn bouw wordt gebruikt maakt tot het een milieuvriendelijke keus. Met een brede werkende temperatuurwaaier van -40℃ aan +85℃, wordt deze PCB ontworpen om extreme temperatuurvoorwaarden te weerstaan.

De opeenstapeling van deze PCB bestaat uit van basiskoper van 17um, een diëlektrische laag van 32mil, en een andere laag die van het basiskoper van 17um, voor uitstekende elektrokenmerken en mechanische stabiliteit zorgen. De PCB-afmetingen zijn 180 x 156 mm, met een dikte van 0,98 mm, en een gebeëindigd kopergewicht van 1 oz (1,4 mils) over alle lagen.

De bouwdetails van deze PCB omvatten minimumspoor/ruimte van 6/6 mils en minimumgatengrootte die van 15 mils, tot het maken ideaal voor complexe en high-density toepassingen. Het komt ook plateren-door ingelaste gaten en geen blinde of begraven vias voor, verzekerend naadloos connectiviteit en gemak van assemblage. De oppervlakteafwerking van deze PCB is ENIG (Onderdompelingsgoud), die uitstekende corrosieweerstand verstrekt, en het hoogste soldeerselmasker is groen.

Deze PCB komt met a panelized de stencil van het soldeerseldeeg voor de hoogste partij, die het gemakkelijk maken om componenten met precisie te assembleren. Een totaal van 210 componenten, 306 stootkussens, 129 door-gatenstootkussens, 90 hoogste SMT-stootkussens, 87 stootkussens van bodemsmt, 331 vias, en 118 netten zijn inbegrepen.

Wij hebben een elektrotest van 100% uitgevoerd om de kwaliteit en de betrouwbaarheid van deze PCB te verzekeren. Voor om het even welke technische vragen, gelieve Klimop in sales10@bichengpcb.com te contacteren. Geef opdracht vandaag tot onze PCB van uitstekende kwaliteit en ervaar opmerkelijke betrouwbaarheid en prestaties in uw elektronische toepassingen.

Waarom RO4003C PCBs de Hoogste Keus voor Geavanceerd Elektronisch Apparaat is

- Voordelen van 32 mil RO4003C PCBs voor Hoge snelheidstoepassingen

De vraag naar krachtige elektronika is op de stijging, en met het, de behoefte aan geavanceerde PCBs geschikt voor complexe behandeling en hoge snelheidstoepassingen. RO4003C is een PCB-materiaal van uitstekende kwaliteit dat populariteit de laatste jaren wegens zijn uitstekende elektrische eigenschappen en mechanische stabiliteit heeft bereikt. In dit artikel, zullen wij de voordelen van 32 mil RO4003C PCBs voor krachtige toepassingen onderzoeken.

Inleiding aan RO4003C PCBs

RO4003C is een gelamineerd die materiaal met hoge frekwentie van een weven-glas versterkte koolwaterstof/een ceramische samenstelling wordt gemaakt, die diëlektrische eigenschappen met beperkte verliezen voor digitale hoge snelheid en rf-toepassingen verstrekt. Het kenmerkt een diëlektrische constante van 3,38 ± 0,05 en een dissipatiefactor van 0,0027 bij 10 GHz/23℃, maakt tot het een ideale keus voor ontwerpen met hoge frekwentie.

Diëlektrische Constante en Dissipatiefactor van RO4003C PCBs

De diëlektrische constante met beperkte verliezen van RO4003C PCBs verzekert superieure signaalintegriteit, die signaalverlies en vervorming verminderen. De dissipatiefactor van RO4003C PCBs is ook zeer laag, betekenend dat het signalen met hoge frekwentie kan effectief behandelen zonder bovenmatige hitte te produceren.

Thermische Eigenschappen van RO4003C PCBs

RO4003C PCBs heeft uitstekende thermische eigenschappen, die hen toestaan om betrouwbaar in de uitdaging van milieu's te presteren. De thermische coëfficiënt van ε is +40 ppm/℃ over een temperatuurwaaier die van -50℃ aan 150℃ ervoor zorgen, dat PCB extreme temperatuurvoorwaarden kan weerstaan.

Elektrische Eigenschappen van RO4003C PCBs

RO4003C PCBs heeft hoge elektrosterkte, met een waarde van 31,2 (780) Kv/mm (v/mil) bij 0.51mm (0,020“) dikte. Zij hebben ook uitstekend volumeweerstandsvermogen en oppervlakteweerstandsvermogen, die betrouwbare elektroprestaties verzekeren.

Mechanische Eigenschappen van RO4003C PCBs

RO4003C PCBs heeft indrukwekkende mechanische eigenschappen, met inbegrip van sterkte met grote trekspanning en flexural sterkte. Met een trekmodulus van MPa 19.650 in de X-richting en MPa 19.450 in de y-richting, kan deze PCBs het buigen en het uitrekken weerstaan zich zonder het breken.

Loodvrije Verwerking en Milieuvoordelen van RO4003C PCBs

RO4003CPCBs worden vervaardigd gebruikend een loodvrij proces, die tot hen maken een milieuvriendelijke optie. Dit proces zorgt ook dat PCBs de industrie aan normen voor gevaarlijke materiële beperkingen voldoet, zoals de Beperking van Gevaarlijke stoffen (RoHS) richtlijn ervoor.

Voordelen van 32 mil RO4003C PCBs voor Hoge snelheidstoepassingen

De dikte van 32 mil RO4003C PCBs maakt tot hen een ideale keus voor digitale hoge snelheid en rf-toepassingen, waar de signaalintegriteit kritiek is. Het minimumspoor/de ruimte van 6/6 mils en de minimumgatengrootte van 15 mils van deze PCBs staan voor high-density ontwerpen toe, die hen maken voor complexe toepassingen geschikt.

Ontwerpoverwegingen voor RO4003C PCBs

Wanneer het ontwerpen van PCBs met RO4003C-materiaal, is het essentieel om factoren zoals impedantiecontrole, het ontwerp van de transmissielijn, en signaalintegriteit te overwegen. Het ontwerp zou met de thermische en mechanische eigenschappen van het materiaal ook moeten rekening houden om betrouwbare prestaties te verzekeren.

Productie en Assemblage van RO4003C PCBs

RO4003C PCBs wordt vervaardigd gebruikend een overzichtsproces dat verenigbare kwaliteit en betrouwbaarheid verzekert. De oppervlakteafwerking van deze PCBs is ENIG (Onderdompelingsgoud), die uitstekende corrosieweerstand verstrekt, en het hoogste soldeerselmasker is groen. PCBs is ook panelized met een stencil van het soldeerseldeeg voor gemakkelijke en nauwkeurige assemblage.

Toepassingen van RO4003C PCBs in High-tech Industrie

RO4003C PCBs wordt wijd gebruikt in de high-tech industrieën zoals ruimte, defensie, telecommunicaties, en medische apparaten. Zij worden ook gebruikt in digitale hoge snelheid en rf-toepassingen, zoals radarsystemen, satellietcommunicatie, en microgolfkringen.

Samenvattend, bieden 32 mil RO4003C PCBs een waaier van voordelen voor krachtige toepassingen aan. Hun diëlektrische materiële, uitzonderlijke thermische en mechanische eigenschappen met beperkte verliezen, en loodvrije verwerking maken tot hen een uitstekende keus voor de high-tech industrieën. Met precisieontwerp en productie, kan deze PCBs prestaties en efficiency in complexe en veeleisende toepassingen maximaliseren.
