Combinatie RO4350B en FR4 voor PCB-toepassing met hoge betrouwbaarheid

RO4350B en FR4: de perfecte combinatie voor zeer betrouwbare PCB-toepassingen

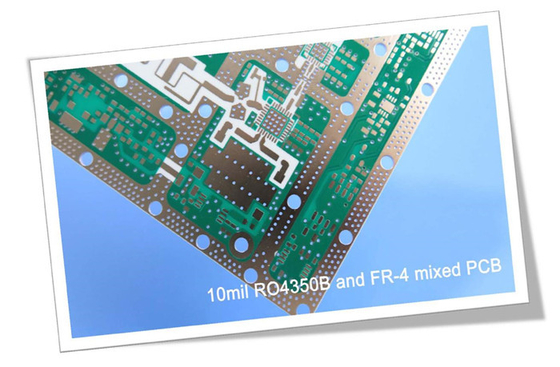

Hallo, Vandaag willen we een 6-laags hybride PCB delen, die is geleverd met materialen en constructiedetails van de hoogste kwaliteit om optimale prestaties te garanderen.Het gebruikte PCB-materiaal bestaat uit Rogers RO4350B en ITEQ IT180A FR-4 en heeft een loodvrij proces ondergaan om te kunnen werken bij temperaturen van -40 ℃ tot +85 ℃.

Het bord, inclusief gereedschapsstrips, meet 98 x 95 mm en heeft een minimale spoor/ruimte van 6/6 mils en een minimale gatgrootte van 10 mils.Er zijn geen blinde of begraven via's aanwezig en de constructie van het bord omvat basiskoper van 35um, prepreg en IT180A FR-4 lagen, met een afgewerkte plaatdikte van 1,6 mm en een afgewerkt Cu-gewicht van 1 oz (1,4 mils) alle lagen.

De oppervlakteafwerking van het bord is bereikt met ENIG (Electroless Nickle and Immersion Gold), met de boven- en onderkant in witte zeefdruk.Het bovenste soldeermasker is matzwart, net als het onderste soldeermasker.Er zit geen zeefdruk op de soldeerpads en de kwaliteit van het bord wordt gegarandeerd door het gebruik van een 100% elektrische test.

Deze PCB is ontworpen om te passen bij een impedantie van 50 ohm, met een tolerantie van +/- 10%, en de bovenste laag heeft een spoor en tussenruimte van 18 mil/10 mil.Impedantie-aanpassing wordt bereikt met behulp van referentielaag 2.

Bij deze print leveren we een paneelvormig soldeerpasta-stencil voor de bovenzijde van het bord.De PCB-statistieken zijn indrukwekkend, met 107 componenten, 235 totale pads, 71 through-hole pads, 79 bovenste SMT-pads, 85 onderste SMT-pads, 263 via's en 81 netten.

Als u technische vragen of vragen over onze PCB heeft, neem dan contact op met Ivy via sales10@bichengpcb.com.Onze hoogwaardige PCB's kunnen vandaag worden gekocht en zorgen voor maximale prestaties.

De voordelen van het gebruik van RO4350B en FR4 voor zeer betrouwbare PCB-toepassingen

-Best practice voor ontwerpen met RO4350B- en FR4-materiaal

Bij het ontwerpen van hoogwaardige printplaten (PCB's) worden de ideale materialen voor de taak geselecteerd, rekening houdend met hun individuele eigenschappen en hoe ze de prestaties van de printplaat kunnen beïnvloeden.Twee veelgebruikte materialen in PCB-ontwerp zijn RO4350B en FR4, elk met unieke kenmerken die de functionaliteit van de PCB kunnen beïnvloeden.In deze uitgebreide gids onderzoeken we de verschillen tussen deze materialen en hoe ze kunnen worden gebruikt in hoogwaardig PCB-ontwerp.

Diëlektrische constante en dissipatiefactor

De diëlektrische constante en dissipatiefactor zijn cruciale factoren waarmee rekening moet worden gehouden bij het ontwerpen van hoogfrequente toepassingen.De RO4350B heeft een typische diëlektrische constante van 3,48 ± 0,05 en een dissipatiefactor van 0,0037 bij 10 GHz/23℃.Ter vergelijking: FR4 heeft een diëlektrische constante van ongeveer 4,4 en een dissipatiefactor van ongeveer 0,02.De lage diëlektrische constante en dissipatiefactor van de RO4350B maken het een ideale keuze voor hoogfrequente toepassingen.

Thermische coëfficiënt van ε en thermische geleidbaarheid

Een andere belangrijke factor om te overwegen is de thermische coëfficiënt van ε en thermische geleidbaarheid.Bij 80℃ heeft de RO4350B een thermische coëfficiënt van ε van +50 ppm/℃ en een thermische geleidbaarheid van 0,69 W/M/oK.FR4 daarentegen heeft een thermische coëfficiënt van ε van ongeveer 150 ppm/℃ en een thermische geleidbaarheid van ongeveer 0,3 W/M/oK.RO4350B's lage thermische coëfficiënt van ε en hoge thermische geleidbaarheid maken het een ideale keuze voor thermisch beheer in PCB's.

Elektrische sterkte en oppervlakteweerstand

Elektrische sterkte en oppervlakteweerstand zijn ook belangrijke factoren waarmee rekening moet worden gehouden bij het ontwerpen van printplaten.RO4350B heeft een elektrische sterkte van 31,2 (780) Kv/mm (v/mil) bij 0,51 mm (0,020"), terwijl FR4 een elektrische sterkte heeft van ongeveer 20 Kv/mm (v/mil). RO4350B heeft ook een oppervlakteweerstand van 5,7 x 109 MΩ, wat veel hoger is dan de oppervlakteweerstand van de FR4 van ongeveer 1 x 106 MΩ.Deze eigenschappen maken de RO4350B een betere keuze voor hoogspanningstoepassingen en voor het voorkomen van elektrische interferentie tussen componenten.

Trek- en buigsterkte

Als het gaat om mechanische sterkte, heeft RO4350B ook een voordeel ten opzichte van FR4.RO4350B heeft een trekmodulus van 16.767 MPa (2.432 ksi) in de X-richting en 14.153 MPa (2.053 ksi) in de Y-richting, terwijl FR4 een trekmodulus heeft van ongeveer 3.000 MPa (435 ksi).RO4350B heeft ook een hogere buigsterkte van 255 MPa (37 kpsi) in vergelijking met FR4's buigsterkte van ongeveer 240 MPa (35 kpsi).

Dimensionale stabiliteit en thermische uitzettingscoëfficiënt

Dimensionele stabiliteit en thermische uitzettingscoëfficiënt zijn belangrijke factoren waarmee rekening moet worden gehouden bij het ontwerpen van PCB's, met name in omgevingen met hoge temperaturen.RO4350B heeft een maatvastheid van minder dan 0,5 mm/m (mil/inch) na etch+E2/150℃ en een thermische uitzettingscoëfficiënt van 10 ppm/℃ in de X-richting, 12 ppm/℃ in de Y-richting, en 32 ppm/℃ in de Z-richting.FR4 heeft een vergelijkbare maatvastheid maar een hogere thermische uitzettingscoëfficiënt van ongeveer 17 ppm/℃.

Vochtopname en koperafpelsterkte

Vochtopname en koperafpelsterkte zijn andere belangrijke factoren waarmee rekening moet worden gehouden bij het ontwerpen van PCB's.RO4350B heeft een vochtopname van 0,06% na 48 uur onderdompeling bij 50℃, terwijl FR4 een vochtopname heeft van ongeveer 0,15%.RO4350B heeft ook een hogere koperafpelsterkte van 0,88 N/mm (5,0 pli) na soldeervlotter met 1 oz.EDC-folie, vergeleken met FR4's koperafpelsterkte van ongeveer 0,5 N/mm (3,0 pli).

Ontvlambaarheid en loodvrije procescompatibiliteit

Ontvlambaarheid en loodvrije procescompatibiliteit zijn belangrijke factoren waarmee rekening moet worden gehouden bij het ontwerpen van PCB's, met name in termen van veiligheid en milieu-impact.RO4350B heeft een UL 94 V-0 ontvlambaarheidsclassificatie, wat wijst op een uitstekende vlambestendigheid.Het is ook compatibel met loodvrije processen, waardoor het een milieuvriendelijke keuze is.FR4 daarentegen heeft een lagere ontvlambaarheidsclassificatie van UL 94 V-1, wat wijst op minder vlambestendigheid.

Concluderend hebben zowel RO4350B als FR4 hun unieke eigenschappen en voordelen op het gebied van hoogwaardig PCB-ontwerp.RO4350B is het meest geschikt voor hoogfrequente toepassingen, thermisch beheer, hoogspanningstoepassingen en componenten die mechanische sterkte vereisen.FR4 daarentegen is een meer betaalbare optie en is geschikt voor minder veeleisende toepassingen.Bij het selecteren van het ideale materiaal voor uw printplaat is het essentieel om rekening te houden met uw specifieke toepassingsvereisten en het materiaal te selecteren dat het beste aan die behoeften voldoet.
