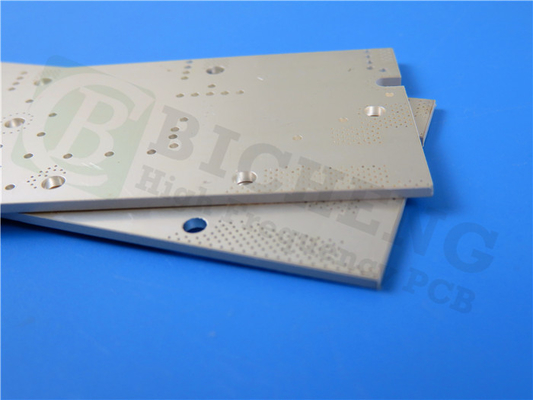

Rogers DiClad 880 hoogfrequente printplaat20mil 30mil 60mil met goud, tin en zilver
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
Korte introductie
Rogers DiClad 880 PCB's zijn geweven glasvezelversterkte, op PTFE gebaseerde composieten (zonder keramische vulstoffen) die een lagere diëlektrische constante en dissipatiefactoren bieden door minder lagen geweven glasvezel en een hoger PTFE-gehalte te gebruiken.Hun DK- en DF-waarde zijn vergelijkbaar met RT/duroid 5880.
De diëlektrische constante van de printplaten wordt aangepast door de precieze regeling van de gemengde verhouding van geweven glasvezel en PTFE.Hoe meer glasvezel, hoe groter de diëlektrische constante, maar de groottestabiliteit is beter.Het geweven glasvezel in de planken is in dezelfde richting gestapeld om de prestaties van de XY-richting consistent te houden.Vanwege het gebruik van geweven glasvezelversterking is de groottestabiliteit beter dan RT/duroid 5880 en RT/duroid 5870 in de XY-richting, maar hun thermische uitzettingscoëfficiënt in de Z-asrichting is groter.
Typische eigenschappen van DiClad 880
| Eigendom | Test methode | Voorwaarde | DiClad 880 |
| Diëlektrische constante @ 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 2.17, 2.20 |
| Diëlektrische constante @ 1 MHz | IPC TM-650 2.5.5.3 | C23/50 | 2.17, 2.20 |
| Dissipatiefactor @ 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 0,0009 |
| Dissipatiefactor @ 1 MHz | IPC TM-650 2.5.5.3 | C23/50 | 0,0008 |
| Thermische coëfficiënt van Er (ppm/°C) | IPC TM-650 2.5.5.5 Aangepast |
-10°C tot +140°C | -160 |
| Schilsterkte (lbs.per inch) | IPC TM-650 2.4.8 | Na thermische belasting | 14 |
| Volumeweerstand (MΩ-cm) | IPC TM-650 2.5.17.1 | C96/35/90 | 1,4 x 109 |
| Oppervlakteweerstand (MΩ) | IPC TM-650 2.5.17.1 | C96/35/90 | 2,9 x 106 |
| Boog Weerstand | ASTM D-495 | D48/50 | >180 |
| Trekmodulus (kpsi) | ASTM D-638 | A, 23°C | 267, 202 |
| Treksterkte (kpsi) | ASTM D-882 | A, 23°C | 8.1, 7.5 |
| Compressieve modulus (kpsi) | ASTM D-695 | A, 23°C | 237 |
| Buigmodulus (kpsi) | ASTM D-790 | A, 23°C | 357 |
| Diëlektrische doorslag (kV) | ASTM D-149 | D48/50 | >45 |
| Dichtheid (g/cm3) | ASTM D-792 Methode A | A, 23°C | 2.23 |
| Waterabsorptie (%) | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
E1/105 + D24/23 | 0.02 |
| Thermische coëfficiënt | IPC TM-650 2.4.24 | 0°C tot 100°C | |
| Expansie (ppm/°C) | Mettler 3000 | ||
| X-as | Thermomechanisch | 25 | |
| Y-as | analysator | 34 | |
| Z-as | 252 | ||
| Thermische geleidbaarheid (W/mK) | ASTM E-1225 | 100°C | 0,261 |
| Uitgassen | NASA SP-R-0022A | 125°C, ≤ 10-6 torr | |
| Totaal massaverlies (%) | Maximaal 1,00% | 0.01 | |
| Verzameld vluchtig | Maximaal 0,10% | 0.01 | |
| Condenseerbaar materiaal (%) | |||
| Waterdampterugwinning (%) | 0.01 | ||
| Zichtbaar condensaat (±) | NEE | ||
| Ontvlambaarheid UL-bestand E 80166 | UL 94 Vertical Burn IPC TM-650 2.3.10 | C48/23/50, E24/125 | Voldoet aan de eisen van UL94-V0 |
Functies:
1. Tangens met extreem laag verlies op 0,0009
2. Uitstekende dimensionale stabiliteit
3. Uniformiteit van productprestaties
Voordelen:
1. Elektrische eigenschappen zijn zeer uniform over de frequentie
2. Consistente mechanische prestaties
3. Uitstekende chemische weerstand
Typische applicaties:
1. Commerciële Phased Array-netwerken
2. Digitale radioantennes
3. Filters, koppelingen, LNA's
4. Antennes voor basisstations met laag verlies
5. Militaire radarfeednetwerken
6. Raketgeleidingssystemen
Onze PCB-mogelijkheden (DiClad 880)
| PCB-materiaal: | Geweven glasvezelversterkte, op PTFE gebaseerde composieten |
| Aanduiding: | DiClad 880 |
| Diëlektrische constante: | 2,20 (10 GHz) |
| Dissipatie factor | 0,0009 (10 GHz) |
| Aantal lagen: | Dubbelzijdige printplaat, meerlaagse printplaat, hybride printplaat |
| Koper gewicht: | 1oz (35µm), 2oz (70µm) |
| Diëlektrische dikte | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-grootte: | ≤400 mm x 500 mm |
| Soldeer masker: | Groene, zwarte, blauwe, gele, rode enz. |
| Oppervlakteafwerking: | Naakt koper, HASL, ENIG, onderdompelingszilver, onderdompelingstin, OSP, puur verguld enz. |
Onze voordelen
1. Technisch ontwerp voorkomt problemen in de pre-productie;
2. ISO9001, ISO14001, ISO13485, UL gecertificeerde productiefabriek;
3. AOI-inspectie;
4. Krachtige PCB-mogelijkheden ondersteunen uw onderzoek en ontwikkeling, verkoop en marketing;
5. Levering op tijd hoger dan 98% on-time-delivery rate;
6. Elke laag HDI-printplaten;
7. 16000㎡ werkplaats;30000㎡ uitvoercapaciteit per maand;8000 soorten PCB's per maand;
8. Snelle CADCAM-controle en gratis PCB-offerte;
9. Gediversifieerde verzendmethode: FedEx, DHL, TNT, EMS;
10. Geen MOQ, lage kosten voor prototypes en kleine series;
