AD255C PCB-de Raads Dubbele Laag van de Antennekring met Onderdompelingsgoud

MOQ:	1PCS
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-198.V1.0

Basismateriaal:

AD255C 1,524 mm

Laagtelling:

2 lagen

PCB-dikte:

1,6 mm ±0.1

PCB-grootte:

98 x 100 mm = 1 naar boven

Kopergewicht:

De oppervlakte eindigt:

onderdompelingsgoud

Markeren:

AD255C de Raad van de antennekring

PCB-de Raad van de Antennekring

Dubbele Laag Gedrukte Kringsantenne

Productbeschrijving

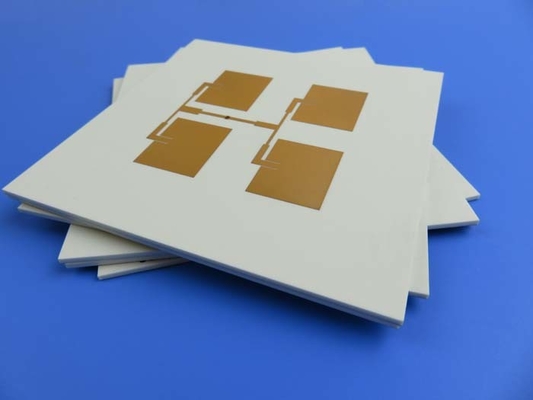

AD255C High Frequency PCB 60mil 1.524mm Antenna Circuit Board Dubbele laag met onderdompeling goud

(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)

Algemene beschrijving

Dit is een soort antenne-PCB dat is gebouwd op speciale antennelaminaat AD255C. Het is een dubbele laag bord met antenne pads op de bovenste laag en het afschermen van koper op de onderste laag,op 60 ml substraat makenDe hele platen zijn gecoat met onderdompelingsgoud, zonder soldeermasker of zijde.Alle boards zijn 100% elektrisch getest voor verzending..

PCB-specificaties

PCB-grootte	98 x 100 mm = 1 naar boven
BOARD-TYPE	Double-sided PCB
Aantal lagen	2 lagen
Op het oppervlak gemonteerde componenten	- Jawel.
Door middel van gaten	- Nee.
LAYER STACK	koperen ------- 17um ((0,5 oz) + plaat TOP laag
	AD255C 1,524 mm
	koper ------- 17um ((0,5 oz) + plaat BOT-laag
Technologie
Minimaal spoor en ruimte:	118 mil / 118 mil
Minimale / maximale gaten:	1.5 mm / 1,5 mm
Aantal verschillende gaten:	1
Aantal boorgaten:	1
Aantal geslepen gletsjes:	0
Aantal interne uitsnijdingen:	0
Impedantieregeling:	- Nee.
Aantal gouden vingers:	0
Materiaal voor het bord
Glas epoxy:	AD255C 1,524 mm
Eindfolie externe:	1.0 oz
Eindfolie intern:	N/A
Eindhoogte van PCB:	1.6 mm ± 0.1
Gelaagd en bekleed
Oppervlakte afwerking	Onderdompeling goud, 90,8%
Soldeermasker:	N/A
Kleur van het soldeermasker:	N/A
Type soldeermasker:	N/A
CONTOUR/SNIJTING	Routing
Markering
Zijde van de legende van het onderdeel	N/A
Kleur van de component Legende	N/A
Naam of logo van de fabrikant:	N/A
VIA	Geplaatst door een gat ((PTH), minimale grootte 1,5 mm.
Vlambaarheidsklasse	94V-0
DIMENSIE-TOLERANTIE
Omvang van de contour:	0.0059"
Platenplatering:	0.0029"
Tolerantie van de boor:	0.002"
TEST	100% elektrische test voorafgaand aan verzending
Type van te leveren kunstwerk	e-mailbestand, Gerber RS-274-X, PCBDOC enz.
Dienstverlening	Wereldwijd, wereldwijd.

AD255C PCB-de Raads Dubbele Laag van de Antennekring met Onderdompelingsgoud 0

Onze voordelen

1Meer dan 19+ jaar ervaring met hoogfrequente PCB's;

2- In aanmerking komende producten: > 99%

3. ISO9001, ISO14001, ISO13485, UL gecertificeerde fabriek;

4. 16000m2 werkplaats; 30000m2 productiecapaciteit per maand;

5Ervaren verkopers bieden vakkundige klantenservice;

6Geen minimum orderhoeveelheid en een lage kostprijs.

7. Prototype PCB-capaciteit en volumeproductiecapaciteit;

8- Klachten van klanten: < 1%

9. IPC-klasse 2 / IPC-klasse 3;

10Gevestigd in China en wereldwijd in dienst.

Onze PCB-capaciteit (2022)

Parameter	Waarde
Aantal lagen	1-32
Substraatmateriaal	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/duroïde 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A enz.), FR-4 High CTI> 600V; Polyimide,PETMetalen kern enz.
Maximale grootte	Vliegtest: 900600mm, bevestigingstest 460380mm, geen test 1100*600mm
Toelating van de raad van bestuur	±0.0059" (0.15 mm)
PCB-dikte	0.0157" - 0.3937" (0.40mm--10.00mm)
Dikte Tolerantie ((T≥0,8 mm)	± 8%
Dikte Tolerantie ((t<0,8 mm)	± 10%
Isolatielaagdikte	0.00295" - 0.1969" (0.075mm-5.00mm)
Minimum spoor	0.003" (0,075 mm)
Minimale ruimte	0.003" (0,075 mm)
Buitenste koperdikte	35 μm-350 μm (1 oz-10 oz)
Inwendige koperdikte	17 μm-350 μm (0,5 oz - 10 oz)
Boorgat (mechanisch)	0.0079" - 0.25" (0.2mm-6.35mm)
Afgerond gat (mechanisch)	0.0039"-0.248" (0.10mm-6.30mm)
DiameterTolerantie (mechanisch)	0.00295" (0.075mm)
Registratie (mechanisch)	0.00197" (0,05mm)
Afmetingsgraad	12:1
Type soldeermasker	LPI
Min Soldermask Bridge	0.00315" (0,08mm)
Min Soldermask Clearance	0.00197" (0,05mm)
Plug via Diameter	0.0098" - 0.0236" (0.25mm-0.60mm)
Tolerantie voor impedantieregeling	± 10%
Oppervlakte afwerking	HASL, HASL LF, ENIG, Immersion Tin, Immersion Silver, OSP, Gold Finger, Pure Gold Plated enz.

AD255C PCB-de Raads Dubbele Laag van de Antennekring met Onderdompelingsgoud 1
