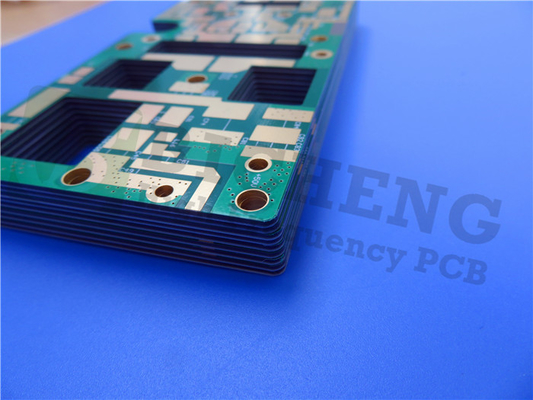

PCB 10mil 20mil 50mil van de Rogersrt/duroid 5880LZ Hoge Frequentie en PCB van 100mil RT5880LZ
(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
De Rogersrt/duroid 5880LZ laminaten zijn unieke PTFE-samenstellingen, die voor veeleisende stripline en microfilmkringstoepassingen worden ontworpen. De unieke vuller resulteert in een lage dichtheid, een lichtgewichtmateriaal voor hoge prestaties en gewichts gevoelige toepassingen.
De zeer lage diëlektrische constante is eenvormig van paneel aan paneel en is constant over een breed frequentiegebied. Zijn lage dissipatiefactor breidt het nut tot ku-Band uit en hierboven.
Eigenschappen:
1. Laagste diëlektrische constante van 2,00 +/- 0,04
2. Lage dissipatiefactor die zich van .0021 tot .0027 bij 10GHz uitstrekken
3. Lage z-As coëfficiënt van thermische uitbreiding bij 40 ppm/°C
4. Lichtgewicht/lage dichtheid van 1,4 sq gm/cm.
5. Eenvormige elektrische eigenschappen over een breed frequentiegebied
6. Bestand tegen alle die oplosmiddelen en reagentia, heet of koud, normaal in ets of plateren worden gebruikt
Sommige Typische Toepassingen:
1. Antennesysteem in de lucht
2. Lichtgewichtvoernetwerken
3. Militaire radarsystemen
4. De systemen van de raketbegeleiding
5. Punt om digitale radioantennes te richten
Ons PCB-Vermogen (RT/duroid 5880LZ)
| PCB-Materiaal: |
Unieke PTFE-Samenstellingen |
| Benoeming: |
RT/Duroid 5880LZ |
| Diëlektrische constante: |
2 |
| Dissipatiefactor |
0,0021 10GHz |
| Laagtelling: |
Tweezijdige PCB, Multilayer PCB, Hybride PCB |
| Kopergewicht: |
0.5oz (17 µm), 1oz (35µm) |
| Gelamineerde dikte: |
10mil (0.254mm), 20mil (0.508mm), 50mil (1.270mm), 100mil (2.540mm) |
| PCB-grootte: |
≤400mm X 500mm |
| Soldeerselmasker: |
Groene, Zwarte, Blauwe, Gele, Rode enz. |
| De oppervlakte eindigt: |
Naakt koper, HASL, ENIG, Onderdompelingszilver, Onderdompelingstin, OSP, Zuivere gouden geplateerd etc…. |
Typische Waarde van RT/duroid 5880LZ
| Bezit |
Typische Waarde RT/duroid® 5880LZ |
Richting |
Eenheden |
Voorwaarde |
Testmethode |
| Diëlektrische Constante ER, Proces |
2.00 ± 0,04 |
Z |
|
10 GHz/23°C |
Ipc-tm-650, 2.5.5.5 |
| Diëlektrische Constante ER, Ontwerp |
2.00 |
Z |
|
8 GHz - 40 GHz |
De differentiële Methode van de Faselengte |
| Dissipatiefactor, tan |
Type: 0,0021 Maximum: 0,0027 |
Z |
|
10GHz/23°C |
Ipc-tm-650, 2.5.5.5 |
| Thermische Coëfficiënt van Diëlektrische Constante, ER |
+20 |
Z |
ppm/°C |
-50°C aan 150°C 10GHz |
Ipc-tm-650, 2.5.5.5 |
| Volumeweerstandsvermogen |
1.74 X 10^7 |
|
Mohm•cm |
C-96/35/90 |
Ipc-tm-650, 2.5.17.1 |
| Oppervlakteweerstandsvermogen |
2.08 X 10^6 |
|
Mohm |
C-96/35/90 |
Ipc-tm-650, 2.5.17.1 |
| Elektrosterkte |
40 |
|
KV |
D48/50 |
Ipc-tm-650, 2.5.6 |
| Dimensionale Stabiliteit |
-0.38 |
X, Y |
% |
|
Ipc-tm-650, 2.4.39A |
| Vochtigheidsabsorptie |
0,31 |
|
% |
24 hours/23°C |
Ipc-tm-650, 2.6.2.1 |
| Warmtegeleidingsvermogen |
0,33 |
Z |
W/m/°K |
80°C |
ASTM C518 |
| Coëfficiënt van Thermische Uitbreiding |
54, 47 40 |
X, Y Z |
ppm/°C |
0 aan 150°C |
Ipc-tm-650, 2.4.41 |
| Outgassing |
|
|
|
|
| TML |
0,01 |
|
% |
|
ASTM E-595 |
| CVCM |
0,01 |
|
|
| WVR |
0,01 |
|
|
| Dichtheid |
1.4 |
|
gm/cm^3 |
|
ASTM D792 |
| Koperschil |
>4.0 |
|
pli |
|
Ipc-tm-650, 2.4.8 |
| Brandbaarheid |
V-o |
|
|
|
UL 94 |
| Loodvrij Procescompatibel systeem |
JA |
|
|
|
|
