| Grondstof: | Ceramisch-gevulde, Glass-reinforced Koolwaterstof | Laagtelling: | Tweezijdige PCB, Multilayer PCB, Hybride PCB |
|---|---|---|---|
| PCB-dikte: | 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) | PCB-Grootte: | ≤400 mm x 500 mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. | Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| De oppervlakte eindigt: | Naakte koper, HASL, ENIG, Onderdompelingszilver, Onderdompelingstin, OSP etc…. | ||
| Hoog licht: | UL de gedrukte rf-Raad van PCB,60mil de Raad van antennerf PCB,Glas Versterkte Koolwaterstofrf PCB |
||

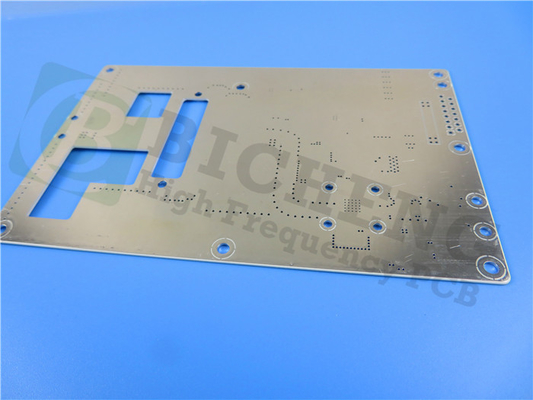

RO4533 Hoge Frequentie Printplaat Rogers 20mil 30mil 60mil Antenne RF PCB
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
Algemene beschrijving
RO4533 High Frequency Laminaten, keramisch gevuld, met glas versterkt materiaal op koolwaterstofbasis, zijn kosten/prestatiematerialen van Rogers Corporation, speciaal ontworpen en vervaardigd om te voldoen aan de specifieke eisen van de antennemarkten.Het heeft een diëlektrische constante van 3,3 en een verliestangens (Df) van 0,0025 gemeten bij 10 GHz.Met deze waarden kunnen antenneontwerpers substantiële versterkingswaarden realiseren terwijl het signaalverlies wordt geminimaliseerd.Het biedt dus een uitstekende passieve intermodulatierespons die vereist is voor microstrip-antennetoepassingen voor mobiele infrastructuur.
Het is een betaalbaar alternatief voor meer conventionele PTFE-antennetechnologieën, waardoor onze ontwerpers de prijs en prestaties van de antennes kunnen optimaliseren.De harssystemen van RO4533 diëlektrische materialen zijn ontworpen om de noodzakelijke eigenschappen te bieden voor ideale antenneprestaties.De thermische uitzettingscoëfficiënten (CTE's) in zowel de X- als de Y-richting zijn vergelijkbaar met die van koper.De goede CTE-match vermindert spanningen in de printplaatantenne.
Kenmerken en voordelen
1. Low Loss 0.0025, Low Dk 3.3, lage PIM-respons: breed toepassingsbereik
2. Thermohardend harssysteem: compatibel met standaard PCB-fabricage
3. Uitstekende maatvastheid: Groter rendement op grotere panelen
4. Uniforme mechanische eigenschappen: Behoudt de mechanische vorm tijdens het hanteren
5. Hoge thermische geleidbaarheid: verbeterde belastbaarheid
Typische applicaties:
1. Antennes voor basisstations voor mobiele infrastructuur
2. WiMAX-antennenetwerken
Onze PCB-mogelijkheden (RO4533)
| PCB-materiaal: | Met keramiek gevulde, met glas versterkte koolwaterstof |
| Aanduiding: | RO4533 |
| Diëlektrische constante: | 3.3 |
| Dissipatiefactor | 0,0025 10 GHz |
| Aantal lagen: | Dubbelzijdige printplaat, meerlaagse printplaat, hybride printplaat |
| Koper gewicht: | 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| PCB-dikte: | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-grootte: | ≤400 mm x 500 mm |
| Soldeer masker: | Groene, zwarte, blauwe, gele, rode enz. |
| Oppervlakteafwerking: | Naakt koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP etc.. |
RO4533 Typische waarden
| Eigendom | RO4533 | Richting | Eenheden | Voorwaarde | Test methode |
| Diëlektrische constante, eh proces | 3,3 ± 0,08 | Z | - | 10GHz/23℃2,5 GHz | IPC-TM-650,2.5.5.5 |
| Dissipatiefactor | 0,002 | Z | - | 2,5GHz/23℃ | IPC-TM-650, 2.5.5.5 |
| 0,0025 | 10GHz/23℃ | ||||
| PIM (typisch) | -157 | - | dBc | Gereflecteerde 43 dBm geveegde tonen | Summitek 1900b PIM-analyser |
| Diëlektrische sterkte | >500 | Z | V/mil | 0,51 mm | IPC-TM-650, 2.5.6.2 |
| Dimensionale stabiliteit | <0,2 | X, Y | mm/m (mils/inch) | na etsen | IPC-TM-650, 2.4.39A |
| Uitzettingscoëfficiënt | 13 | X | ppm/℃ | -55 tot 288℃ | IPC-TM-650, 2.4.41 |
| 11 | Y | ||||
| 37 | Z | ||||
| Warmtegeleiding | 0,6 | - | W/(mK) | 80℃ | ASTM C518 |
| Vochtopname | 0.02 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | >280 | - | ℃TMA | A | IPC-TM-650, 2.4.24.3 |
| Dikte | 1.8 | - | gram/cm3 | - | ASTM D792 |
| Koperschilsterkte | 6.9(1.2) | - | lbs/inch (N/mm) | 1 ons.EDC post-soldeer vlotter | IPC-TM-650, 2.4.8 |
| Ontvlambaarheid | NIET VR | - | - | - | UL 94 |
| Compatibel met loodvrij proces | Ja | - | - | - | - |
