5.0mm PCB van de Raads Alternatieve Hoge DK rf van de Hoge Frequentie Gedrukte Kring

MOQ:	1pcs
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000PCS per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-184.V1.0

Basismateriaal:

TP-1/2 5,0 mm

Laagtelling:

2 lagen

PCB-dikte:

5.1 mm ± 0.12

PCB-grootte:

50 x 61 mm = 1 naar boven

Soldeerselmasker:

Zwart

Kopergewicht:

De oppervlakte eindigt:

Loodvrije HASL

Markeren:

5.0mm Gedrukte Kringsraad

de Hoge Raad van PCB van DK rf

de Tweezijdige rf-Raad van PCB

Productbeschrijving

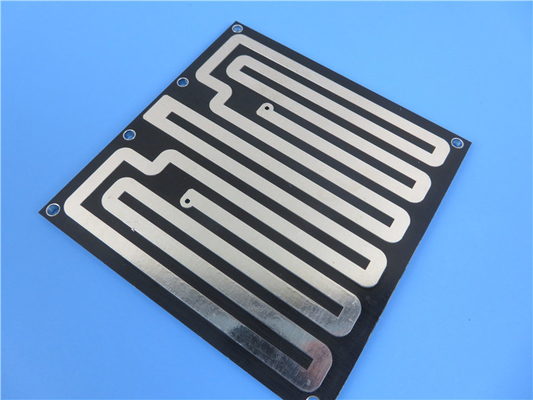

5.0 mm TP-1/2 Hoge frequentieAlternatieve printplaatHoogDKRFPCB's

(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)

Algemene beschrijving

Dit is een type microwave PCB dat is gebouwd op Wangling's TP-1/2 substraat (DK 10.0).Oppervlakte afwerking is warmlucht soldeerniveau (HASL) met zwart soldeermasker. Beide lagen zijn 1 oz koper afgewerkt. De boards worden vervaardigd volgens IPC 6012 Klasse 2 met behulp van de geleverde Gerber gegevens.

PCB-specificaties

PCB-grootte	50 x 61 mm = 1 naar boven
BOARD-TYPE	Double-sided PCB
Aantal lagen	2 lagen
Op het oppervlak gemonteerde componenten	- Jawel.
Door middel van gaten	- Nee.
LAYER STACK	koperen ------- 17um ((0,5 oz) + plaat TOP laag
	TP-1/2 5,0 mm
	koper ------- 17um ((0,5 oz) + plaat BOT-laag
Technologie
Minimaal spoor en ruimte:	197 mil / 118 mil
Minimale / maximale gaten:	2.0 mm / 6.0 mm
Aantal verschillende gaten:	2
Aantal boorgaten:	8
Aantal geslepen gletsjes:	0
Aantal interne uitsnijdingen:	0
Impedantieregeling:	- Nee.
Aantal gouden vingers:	0
Materiaal voor het bord
Glas epoxy:	TP-1/2 5,0 mm, DK 10.0
Eindfolie externe:	1.0 oz
Eindfolie intern:	N/A
Eindhoogte van PCB:	5.1 mm ± 0.12
Gelaagd en bekleed
Oppervlakte afwerking	HASL loodvrij
Soldeermasker:	Bovenlaag
Kleur van het soldeermasker:	Zwart
Type soldeermasker:	LPI
CONTOUR/SNIJTING	Routing
Markering
Zijde van de legende van het onderdeel	N/A
Kleur van de component Legende	N/A
Naam of logo van de fabrikant:	N/A
VIA	Geplaatst door een gat ((PTH), minimale grootte 2,0 mm.
Vlambaarheidsklasse	94V-0
DIMENSIE-TOLERANTIE
Omvang van de contour:	0.0059"
Platenplatering:	0.0029"
Tolerantie van de boor:	0.002"
TEST	100% elektrische test voorafgaand aan verzending
Type van te leveren kunstwerk	e-mailbestand, Gerber RS-274-X, PCBDOC enz.
Dienstverlening	Wereldwijd, wereldwijd.

5.0mm PCB van de Raads Alternatieve Hoge DK rf van de Hoge Frequentie Gedrukte Kring 0

De typische toepassingen van dit materiaal zijn onder meer systemen voor het voorkomen van botsingen met vliegtuigen, GPS-antennes, microstrip-patch-antennes, passieve componenten en satellietcomponenten.

Typische waarde van TP-1/2

Naam	Testvoorwaarde	Eenheid	Waarde
Dichtheid	Normale toestand	g/cm³	1.0~2.9
Vochtopname	Dompelen in gedestilleerd water van 20 ± 2°Cgedurende 24 uur	%	≤ 0.02
Schilferingssterkte	In normale toestand	N/cm	≥ 6
Schilferingssterkte	In een omgeving met wisselende luchtvochtigheid en temperatuur:	N/cm	≥ 4
Werktemperatuur	Hoog-laagtemperatuurkast	°C	- 100～+ 150(De verwerkingstemperatuur mag niet hoger zijn dan 200 °C.°C)
Warmtegeleidbaarheid	-55~288°C	W / m / k	0.6
CTE	Temperatuur stijging van 96°Cper uur		< 6 × 10^{- 5}
Krimpfactor	2 uur in kokend water	%	0.0004
Oppervlakteweerstand	500 V gelijkstroom Normale toestand	M.Ω	≥ 1 × 10⁷
Oppervlakteweerstand	500 V gelijkstroom, constante luchtvochtigheid en temperatuur	M.Ω	≥ 1 × 10⁵
Volumeweerstand	Normale toestand	MΩ.cm	≥ 1 × 10⁹
Volumeweerstand	Constante luchtvochtigheid en temperatuur		≥ 1 × 10⁶
Dielectrische sterkte van het oppervlak	Normale toestand	Kv/mm	≥ 15
Dielectrische sterkte van het oppervlak	Constante luchtvochtigheid en temperatuur		≥ 12
Dielectrische constante	10 GHz	Eer	36, 9.6, 10.2, 10.5, 11, 16, 20, 22(± 2%)(DK kan worden aangepast)
Dissipatiefactor	10 GHz	Tgδ(εr 3-11)	≤ 1 × 10^-3
Dissipatiefactor	10 GHz	Tgδ(εr 12-22)	≤ 1,5 × 10^-3

Andere beschikbare hoogfrequentiematerialen

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, enz.

Rogers RT/duroïde 5880, RT/duroïde 5870, RT/duroïde 6002, RT/duroïde 6010, RT/duroïde 6035HTC enz.

Rogers TMM4, TMM10, Kappa 438 enz.

PTFE F4B DK2.2DK2.65

Taconische TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, RF-35, TLF-35, RF-60A, RF-60TC, RF-35, RF-35A2, RF-45, TRF-45, RF-10 enz.

AD450, AD600, AD1000, TC350 enz.
