| Grondstof: | Geweven Glas Versterkte Gevulde PTFE/Ceramic | Laagtelling: | Tweezijdige PCB, Multilayer PCB, Hybride PCB |
|---|---|---|---|
| PCB-dikte: | 6mil (0.1524mm), 10.5mil (0.2667mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762 | PCB-Grootte: | ≤400 mm x 500 mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. | Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| De oppervlakte eindigt: | Naakte koper, HASL, ENIG, Onderdompelingszilver, Onderdompelingstin, OSP etc…. | ||
| Markeren: | 6mil de gedrukte rf-Raad van PCB,Raad van PCB van PTFE de Ceramische Gevulde rf,De geweven Glas Versterkte rf-Raad van PCB |
||

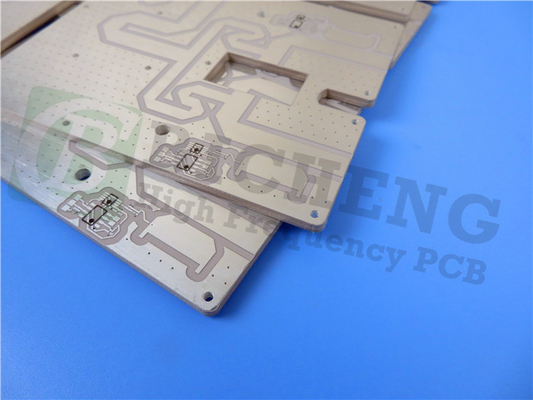

Rogers AD1000 printplaat Arlon PTFE keramisch gevulde hoogfrequente printplaat Dubbelzijdige AD1000 RF-printplaat
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
Korte introductie
AD1000 is een hoogfrequent materiaal met een hoge diëlektrische constante (10,2 of hoger), een geweven glasversterkt laminaat.Het maakt circuitminiaturisatie mogelijk in vergelijking met traditionele materialen met lage verliezen en zorgt voor een grotere dimensionale stabiliteit en mechanische robuustheid dan andere 10 Dk-laminaten.AD1000-laminaten worden beschouwd als een zacht materiaal dat trillingsbelasting kan verdragen, geen speciale gecompliceerde verwerking of hantering nodig heeft tijdens het fabricageproces, in vergelijking met pure keramische materialen.
Functies:
1. Geweven glasversterkt PTFE/Ceramic met een hoge Dk van 10,2
2. Thermische geleidbaarheid van 0,81 W/mK
3. Hoge koperafpelsterkte zorgt voor dunnere geëtste lijnbreedtes
4. Laagste toevoegingsverlies
5. Grotere paneelafmetingen beschikbaar
6. Lage vochtopname van 0,03%
7. Zeer betrouwbare bevestiging van keramische componenten en PTH-betrouwbaarheid als gevolg van uitstekende CTE-waarden
Typische applicaties:
1. Systemen ter voorkoming van botsingen met vliegtuigen (TCAS)
2. Radarbewakingssystemen op de grond
3. Low Noise Amplifiers (LNA's)
4. Geminiaturiseerde circuits en patch-antennes
5. Eindversterkers (PA's)
6. Radarmodules en spruitstukken
7. X-Band en lager
Onze PCB-mogelijkheden (AD1000)
| PCB-materiaal: | Geweven glasversterkte PTFE/keramiek gevuld |
| Aanduiding: | AD1000 |
| Diëlektrische constante: | 10.2 |
| Dissipatiefactor | 0,0023 10 GHz |
| Aantal lagen: | Dubbelzijdige printplaat, meerlaagse printplaat, hybride printplaat |
| Koper gewicht: | 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| PCB-dikte: | 6 mil (0,1524 mm), 10,5 mil (0,2667 mm), 15 mil (0,381 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 30 mil (0,762 mm), 50 mil (1,27 mm), 59 mil (1,499 mm), 125 mil (3.175mm), 127mil (3.226mm) |
| PCB-grootte: | ≤400 mm x 500 mm |
| Soldeer masker: | Groene, zwarte, blauwe, gele, rode enz. |
| Oppervlakteafwerking: | Naakt koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP etc.. |
Waarom voor ons kiezen?
1. Technisch ontwerp voorkomt problemen in de pre-productie;
2. ISO9001, ISO14001, ISO13485, UL gecertificeerde productiefabriek;
3. AOI-inspectie;
4. Levering op tijd hoger dan 98% on-time-delivery rate;
5. 16000㎡ werkplaats;
6. 30000㎡ uitvoercapaciteit per maand;
7. 8000 soorten PCB's per maand;
8. Snelle CADCAM-controle en gratis PCB-offerte;
9. Meer dan 18+ jaar PCB-ervaring;
10. Klachtenpercentage van klanten: <1%
Andere beschikbare hoogfrequente printplaten
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, enz.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC enz.
Rogers TMM4, TMM10, Kappa 438 enz.
PTFE F4B DK2.2, DK2.65
Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, RF-35, RF-35A2, RF-45, TRF-45, TLF -35, rf-60A, rf-60TC enz.
AD450, AD600, TC350 enz.
