Raad de met beperkte verliezen van PCB van 20mil rf-45 met Ceramische Gevulde PTFE-Harsbasis

MOQ:	1PCS
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000PCS per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

CHINA

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-177.V1.0

Grondstof:

Ceramische gevulde PTFE-Hars

Laagtelling:

Tweezijdige PCB, Multilayer PCB, Hybride PCB

PCB-dikte:

20mil (0.508mm), 25mil (0.635mm), 31mil (0.787mm), 62mil (1.575mm), 125mil (3.175mm)

PCB-Grootte:

≤400 mm x 500 mm

Soldeerselmasker:

Groene, Zwarte, Blauwe, Gele, Rode enz.

Kopergewicht:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

De oppervlakte eindigt:

Naakte koper, HASL, ENIG, Onderdompelingszilver, Onderdompelingstin, OSP etc….

Markeren:

20mil rf-de Raad van PCB

De ceramische Gevulde Raad van PCB van PTFE rf

De geweven Raad van Glasvezelrf PCB

Productbeschrijving

RF-45RF met laag verlies PCBStabiel DKHoge frequentiePrintplaat met hoge prestaties

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)

Hallo iedereen,

Vandaag gaan we het hebben over een type Taconic ORCER-printplaat: RF-45 hoogfrequente PCB.

RF-45 is een keramisch gevuld PTFE-harslaminaat met geweven glasvezel als versterking.Het is een soort laminaatalternatief met laag verlies voor FR-4, diëlektrische constante (DK) vlakke overtemperatuur en DF is stabiel over frequentie.

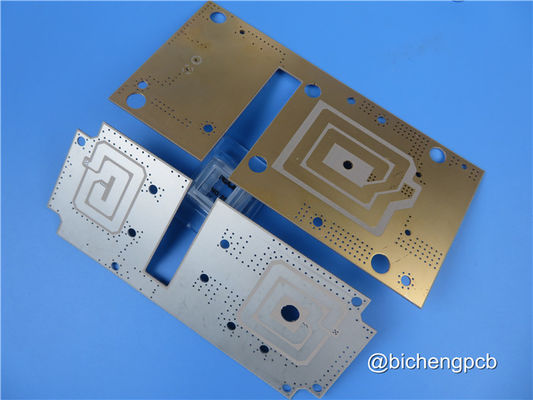

Raad de met beperkte verliezen van PCB van 20mil rf-45 met Ceramische Gevulde PTFE-Harsbasis 0

Raad de met beperkte verliezen van PCB van 20mil rf-45 met Ceramische Gevulde PTFE-Harsbasis 1

De typische toepassingen zijnGPS-antennes,RFID-antennes,Ssatellietradio-antennes.

Typische waarde van RF-45

Eigendom	Test methode	Eenheid	Waarde
Materiaal	/	/	RF-45
Diëlektrische constante	IPC-TM-650 2.5.5.6	/	4.5
Dissipatiefactor @ 10GHz	IPC-TM-650 2.5.5.5.1	/	0,0037
Vochtopname	IPC-TM-650 2.6.2.1	%	≤0.04
Buigsterkte (MD)	ASTM D790	psi	20700
Buigsterkte (CD)	ASTM D790	psi	19300
Schilsterkte (1 oz VLP)	IPC-TM-650 2.4.8 (Thermische belasting)	lbs/lineaire inch	10
Warmtegeleiding	ASTM F 433	W/m/K	0,33
Volumeweerstand	IPC-TM-650 2.5.17.1	Mohm/cm	1,4 x 10⁸
Oppervlakte weerstand	IPC-TM-650.2.5.17.1	Mohm	3,3 x 10⁶
CTE (x)	IPC-TM-650-2.4.41 (>RT-125℃)	ppm/℃	9
CTE (y)	IPC-TM-650-2.4.41 (>RT-125℃)	ppm/℃	13
CTE (z)	IPC-TM-650-2.4.41 (>RT-125℃)	ppm/℃	96
Ontvlambaarheidsclassificatie	UL94	/	V-0

Onze PCB-mogelijkheden (RF-45)

PCB-materiaal:	Keramisch gevulde PTFE-hars
Aanduiding:	RF-45
Diëlektrische constante:	4.5
Dissipatiefactor	0,0037 10 GHz
Aantal lagen:	Dubbelzijdige printplaat, meerlaagse printplaat, hybride printplaat
Koper gewicht:	0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
PCB-dikte:	20 mil (0,508 mm), 25 mil (0,635 mm), 31 mil (0,787 mm), 62 mil (1,575 mm), 125 mil (3,175 mm)
PCB-grootte:	≤400 mm x 500 mm
Soldeer masker:	Groene, zwarte, blauwe, gele, rode enz.
Oppervlakteafwerking:	Naakt koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP etc..

Raad de met beperkte verliezen van PCB van 20mil rf-45 met Ceramische Gevulde PTFE-Harsbasis 2

Andere beschikbare PCB Materiaal

FR-4 Tg>135, Hoge Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A etc.)

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, enz.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC enz.

Rogers TMM4, TMM10, Kappa 438 enz.

PTFE F4B (DK2.2, DK2.65, DK2.85, DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2 )

Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2, TRF -45 enz.

AD450, AD600, TC350 enz.

Nelco N4000, N9350, N9240

PCB met metalen kern, materiaal 1W/MK-3W/MK

Flexibele printplaat, Megtron 6 (M6) R-5775G

Onze PCB-diensten

PCB-prototypes

Massaproductie

Enkelzijdige printplaat

Dubbelzijdige printplaat

Meerlaagse printplaat tot 32 lagen

Zware koperen printplaat

Hybride printplaat

Impedantie gecontroleerde printplaat

Via in-pad printplaat

Ball grid array (BGA) PCB

Blind via printplaat

Verzinkgaten, halfgat, perspassinggat

Snelle levering (QTA).

Geen minimale bestelhoeveelheid (MOQ)

Verzendservice van deur tot deur

VERMOGEN

2500-3000 soorten elke maand.

SERVICEGEBIED

Noord-Amerika, Oceanië, Zuidoost-Azië, Oost-Europa, Afrika, Latijns-Amerika, West- en Zuid-Europa, Noord-Europa, Centraal- en Zuid-Azië, Midden-Oosten.

Raad de met beperkte verliezen van PCB van 20mil rf-45 met Ceramische Gevulde PTFE-Harsbasis 3

Wij kunnen u voorzien van prototypes, kleine series en massaproductie PCB's.Heeft u vragen, neem dan gerust contact met ons op.

Bedankt voor het lezen.
