Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Grondstof: | Trf-45 | Laagtelling: | 2 lagen |
|---|---|---|---|
| PCB-dikte: | 1,1 mm ±0.1 | PCB-grootte: | 100 x 65mm=1up |
| Soldeerselmasker: | Zwart | Silkscreen: | Wit |
| Kopergewicht: | 0.5oz | De oppervlakte eindigt: | Onderdompelingsgoud |
| Markeren: | Rf-Raad 1.0mm van PCB,Tweezijdig Rf-de Raad van PCB,Raad van onderdompelings de Gouden rf PCB |
||

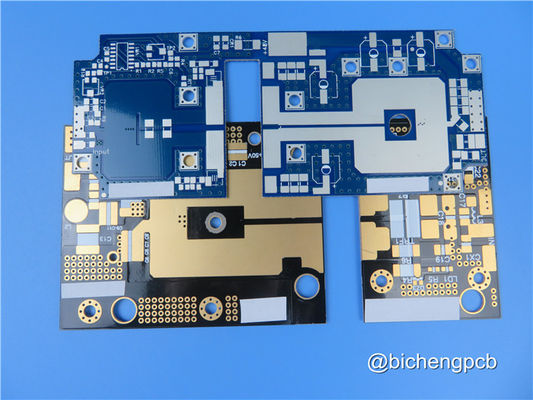

Trf-45 rf-PCB 1.0mm Tweezijdige Hoge Warmtegeleidingsvermogenpcb Met beperkte verliezen
(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Korte Inleiding
Dit type van tweezijdige hoge frequentiepcb wordt voortgebouwd op 40mil trf-45 ceramisch-gevuld materiaal met beperkte verliezen met 1oz-koper aan zowel bovenkant als bodemkant. Het is een electroless nikel en onderdompelings gouden (ENIG) kringsraad met diëlektrische constante (DK) 4,5. De bodemlaag wordt volledig blootgesteld aan lucht.
PCB-Specificaties
| PCB-GROOTTE | 100 x 65mm=1up |
| RAADStype | Tweezijdige PCB |
| Aantal Lagen | 2 lagen |
| De oppervlakte zet Componenten op | JA |
| Door Gatencomponenten | Nr |
| LAAGopeenstapeling | koper - 17um (0,5 oz) de HOOGSTE laag van +plate |
| Trf-45 1.02mm | |
| koper - 17um (0,5 oz) + plaatbot Laag | |
| TECHNOLOGIE | |
| Minimumspoor en Ruimte: | 5,0 mil/6,0 mil |
| Minimum/Maximumgaten: | 0,4 mm/3,5 mm |
| Aantal Verschillende Gaten: | 1 |
| Aantal Boorgaten: | 3 |
| Aantal Gemalen Groeven: | 1 |
| Aantal Interne Knipsels: | 1 |
| Impedantiecontrole: | nr |
| Aantal van Gouden vinger: | 0 |
| RAADSmateriaal | |
| Glas Epoxy: | Trf-45 |
| Definitieve externe folie: | 1,0 oz |
| Definitieve interne folie: | N/A |
| Definitieve hoogte van PCB: | 1,1 mm ±0.1 |
| PLATEREN EN DEKLAAG | |
| De oppervlakte eindigt | Onderdompelingsgoud, 65% |
| Het soldeerselmasker is van toepassing: | Hoogste Laag |
| De Kleur van het soldeerselmasker: | Zwart |
| Het Type van soldeerselmasker: | Kuangshun |
| CONTOUR/CUTTING | Het verpletteren |
| Het MERKEN | |
| Kant van Componentenlegende | Hoogste Laag |
| Kleur van Componentenlegende | Wit |
| Fabrikant Name of Embleem: | N/A |
| VIA | Geplateerd door gat (PTH), minimumgrootte 0.4mm. |
| FLAMIBILITY CLASSIFICATIE | 94V-0 |
| AFMETINGStolerantie | |
| Overzichtsdimensie: | 0,0059“ |
| Raadsplateren: | 0,0029“ |
| Boortolerantie: | 0,002“ |
| TEST | 100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied | Wereldwijd, globaal. |
Andere Beschikbare Materialen van PCB
Fr-4 Tg>135, Hoge Tg>170 Fr-4 (S1000-2M, Turkije-872 SLK, Turkije-768, het-180A enz.)
ROGERS RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, ENZ.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC enz.
Rogers TMM4, TMM10, Kappa 438 enz.
PTFE F4B (DK2.2, DK2.65, DK2.85, DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2)
TACONIC TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2 ENZ.
AD450, AD600, AD1000, TC350 ENZ.
Nelco N4000, N9350, N9240
PCB van de metaalkern, 1W/MK-3W/MK-materiaal
Flexibele PCB
VERMOGEN
2500-3000 types elke maand.
DE DIENSTgebied
Noord-Amerika, Oceanië, Zuidoost-Azië, Oost-Europa, Afrika, Latijns Amerika, Westelijk & Zuidelijk Europa, Noordelijk Europa, Centraal & Zuiden Aziaat, Midden-Oosten.
Wij kunnen hun toepassingen in Satellietradio, rf-Identificatie, Machtsversterker enz. zien.
Productieproces van Dubbele Laagpth PCB
Van onderdompelingsgoud en HASL PCB gaan zoals na stappen te werk: (1). Het materiële Scheren --> (2). Boring --> (3). PTH --> (4). Droog Film (Kring) --> (5). Patroonplateren --> (6). Ets --> (7). Soldeerselmasker --> (8). Silkscreen --> (9). De oppervlakte eindigt --> (10). Profielcontour --> (11). V-groef --> (12). Elektrotest --> (13). Verpakking --> (14). Levering
Wij kunnen u van prototypen, kleine partijen en massaproduktie voorzien. Om het even welk onderzoek, gelieve te voelen vrij om ons te contacteren.
