Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil voor Draadloze Meters

MOQ:	1pcs
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-165.V1.0

Grondstof:

Glas Versterkte Ceramische Koolwaterstof

Laagtelling:

Dubbellaagse, meerlagige, hybride printplaat

PCB-dikte:

20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm)

PCB-Grootte:

≤400 mm x 500 mm

Soldeerselmasker:

Groene, Zwarte, Blauwe, Gele, Rode enz.

Kopergewicht:

0.5oz (17 µm), 1oz (35µm)

De oppervlakte eindigt:

Naakte koper, HASL, ENIG, OSP etc….

Markeren:

Rogers Microwave Ceramic Circuit Board

Ceramische Kringsraad 60mil

Multilayer Ceramische de Kringsraad van OSP

Productbeschrijving

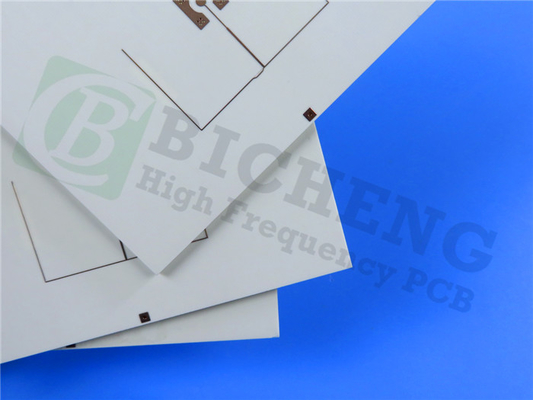

RogersMagnetronPCB Gebouwd op Kappa 43860mil1.524mm DK4.38met Immersion Gold voorDraadloze Meters

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)

Rogers Kappa 438-laminaten zijn ontworpen met behulp van een met glas versterkt koolwaterstofkeramisch systeem dat superieure hoogfrequente prestaties en goedkope circuitfabricage biedt, wat resulteert in een materiaal met weinig verliezen dat kan worden vervaardigd met behulp van standaard epoxy / glas (FR-4) -processen.Kappa 438 laminaten hebben ook de UL 94 V-0 vlamvertragende classificatie en zijn compatibel met loodvrij soldeerproces.

Kappa 438-laminaten bieden diëlektrische constanten (Dk) die zijn afgestemd op de FR-4-industriestandaardnormen, waardoor het gemakkelijker wordt om bestaande FR-4-ontwerpen om te zetten waar betere elektrische prestaties nodig zijn.

Functies

1. Glasversterkt thermohardend platform met koolwaterstoffen

2. Dk van 4,38 is afgestemd op de FR-4 industriestandaardnormen

3. Strakkere Dk en diktetolerantie dan FR-4

4. Lage Z-as CTE van 42 ppm/°C

5. Hoge Tg van > 280°C TMA

6. Voldoet aan de vereisten van UL 94-V0

Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil voor Draadloze Meters 0

Voordelen

1. Gemak van PCB-productie en montage in overeenstemming met FR-4

2. Ontwerp Dk maakt het gemakkelijk om bestaande FR-4-ontwerpen om te zetten die betere elektrische prestaties nodig hebben

3. Consistente circuitprestaties

4. Verbeterde ontwerpflexibiliteit en geplateerde doorlopende betrouwbaarheid

5. Geautomatiseerde assemblage compatibel

Typische applicaties:

1. Carrier Grade WiFi/Licensed Assisted Access (LAA)

2. Kleincellige en gedistribueerde antennesystemen (DAS)

3. Voertuig-naar-voertuig/voertuig-naar-infrastructuurcommunicatie (V2X)

4. Internet der dingen (IoT)

Segmenten: Smart Home en draadloze meters

Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil voor Draadloze Meters 1

Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil voor Draadloze Meters 2

Onze PCB-mogelijkheden (Kappa 438)

PCB-materiaal:	Glas Versterkte Koolwaterstof Keramiek
Aanduiding:	Kappa 438
Diëlektrische constante:	4.38
Aantal lagen:	Dubbellaagse, meerlagige, hybride printplaat
Koper gewicht:	0,5 oz (17 µm), 1 oz (35 µm)
PCB-dikte:	20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm)
PCB-dikte:
PCB-grootte:	≤400 mm x 500 mm
Soldeer masker:	Groene, zwarte, blauwe, gele, rode enz.
Oppervlakteafwerking:	Naakt koper, HASL, ENIG, OSP etc..

Gegevensblad van Kappa 438 Laminaat

Eigendom	Typische waarde Kappa 438	Richting	Eenheden	Voorwaarde	Test methode
Diëlektrische constante, eh ontwerp	4.38	Z	-	2,5 GHz	Differentiële faselengtemethode
Dissipatiefactor tan, d	0,005	Z	-	10 GHz/23°C	IPC-TM-650 2.5.5.5
Thermische coëfficiënt van diëlektrische constante e	-21	-	ppm/°C	10 GHz (-50 tot 150°C)	Gewijzigde IPC-TM-650 2.5.5.5
Volumeweerstand	2,9 x 10⁹	-	MΩ•cm	VOORWAARDE A	IPC-TM-650 2.5.17.1
Oppervlakte weerstand	6,2 x 10⁷	-	MΩ	VOORWAARDE A	IPC-TM-650 2.5.17.1
Elektrische kracht	675	Z	V/mil	-	IPC-TM-650 2.5.6.2
Treksterkte	16 12	MD CMD	kpsi	-	ASTM D3039/D3039-14
Buigsterkte	25 19	MD CMD	kpsi	-	IPC-TM-650 2.4.4
Dimensionale stabiliteit	-0,48-0,59	MD CMD	mm/m	-	IPC-TM-650 2.4.39a
Uitzettingscoëfficiënt	13	X	ppm/°C	-55 tot 288°C	IPC-TM-650 2.4.41
	16	Y
	42	Z
Warmtegeleiding	0,64	Z	W/(mK)	80°C	ASTM D5470
Tijd tot delaminatie (T288)	>60	-	minuten	288°C	IPC-TM-650 2.4.24.1
Tg	>280	-	°C TMA	-	IPC-TM-650 2.4.24.3
Td	414	-	° C	-	IPC-TM-650 2.3.40
Vochtopname	0.07	-	%	24/23	IPC-TM-650 2.6.2.1
De modulus van Young	2264 2098	MD CMD	kpsi	-	ASTM D3039/D3039-14
Flex-modulus	2337 2123	MD CMD	kpsi	-	IPC-TM-650 2.4.4
Boog	0.03	-	%	-	IPC-TM-650 2.4.22C
Twist	0.08	-	%	-	IPC-TM-650 2.4.22C
Koperafpelsterkte na thermische belasting	5.8	-	pond/in	1 oz (35 µm) folie	IPC-TM-650 2.4.8
Ontvlambaarheid	V-0	-	-	-	UL 94
Soortelijk gewicht	1.99	-	gram/cm³	-	ASTM D792
Compatibel met loodvrij proces	Ja	-	-	-

Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil voor Draadloze Meters 3
