Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Grondstof: | De geweven Versterkte Glasvezel, Ceramische Gevuld, PTFE baseerden Samenstelling | Laagtelling: | Dubbellaagse, meerlagige, hybride printplaat |
|---|---|---|---|
| PCB-dikte: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) | PCB-Grootte: | ≤400 mm x 500 mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. | Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| De oppervlakte eindigt: | Naakt koper, HASL, ENIG, OSP, Onderdompelingstin etc…. | ||
| Hoog licht: | De tweezijdige Rogers-Raad van PCB,De Raad van PCB van TC350 Rogers,Rogerstc350 Tweezijdige PCB |
||

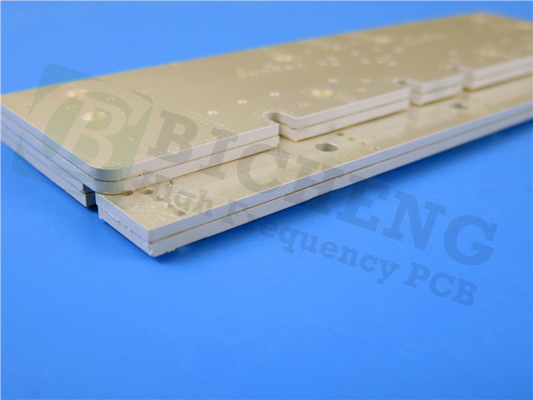

Dubbelzijdige printplaat gebouwd op 60mil Rogers TC350 met Immersion Gold voorThermisch gefietste antennes
De TC350 van Rogers is een geweven, met glasvezel versterkte, keramisch gevulde, op PTFE gebaseerde composiet voor gebruik als printplaat. .Lagere verliezen resulteren in hogere versterker- en antennewinsten/-efficiënties.
Kenmerken & Voordelen:
1. De verhoogde thermische geleidbaarheid van TC350 zorgt voor een hogere belastbaarheid, vermindert hotspots en verbetert de betrouwbaarheid van het apparaat.Dit resulteert in lagere junctietemperaturen en verlengt de levensduur van actieve componenten, wat van cruciaal belang is voor het verbeteren van de betrouwbaarheid van de eindversterker, het verlengen van MTBF en het verlagen van garantiekosten.
2. TC350 heeft uitstekende diëlektrische constante stabiliteit over een breed temperatuurbereik.Dit helpt ontwerpers van eindversterkers en antennes om de versterking te maximaliseren en de dode bandbreedte die verloren gaat door diëlektrische constante drift te minimaliseren wanneer de bedrijfstemperatuur verandert.
3. TC350 heeft een sterke binding met koper, waarbij gebruik wordt gemaakt van onopvallend koper van microgolfkwaliteit.Dit resulteert in een nog lager insertieverlies als gevolg van skin-effectverliezen van koper die duidelijker zijn bij hogere RF- en microgolffrequenties.
Onze PCB-mogelijkheden (TC350)
| Onze PCB-mogelijkheden (TC350) | |
| PCB-materiaal: | Geweven glasvezelversterkt, keramisch gevuld, op PTFE gebaseerd composiet |
| Aanduiding: | TC350 |
| Diëlektrische constante: | 3,5 ± 0,05 |
| Warmtegeleiding | 0,72 W/mK |
| Dissipatiefactor | Df .002@10 GHz |
| Aantal lagen: | Dubbellaagse, meerlagige, hybride printplaat |
| Koper gewicht: | 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| PCB-dikte: | 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-grootte: | ≤400 mm x 500 mm |
| Soldeer masker: | Groene, zwarte, blauwe, gele, rode enz. |
| Oppervlakteafwerking: | Naakt koper, HASL, ENIG, OSP, Immersion tin etc.. |
Typische applicaties:
1. Magnetron Combiner en Power Dividers
2. Eindversterkers, filters en koppelingen
3. Op torens gemonteerde versterkers (TMA) en op torens gemonteerde boosters (TMB)
4. Thermisch gecycleerde antennes die gevoelig zijn voor diëlektrische drift
typische eigenschappenvan TC350
| Typische eigenschappen: TC350 | |||
| Eigendom | Eenheden | Waarde | Test Merthod |
| 1. Elektrische eigenschappen | |||
| Diëlektrische constante (kan per dikte variëren) | |||
| @1 MHz | - | 3.50 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - | 3.50 | RESONANTE HOLTE |
| @10 GHz | - | 3.50 | IPC TM-650 2.5.5.5 |
| Dissipatiefactor | |||
| @1 MHz | - | 0,0015 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - | 0,0018 | RESONANTE HOLTE |
| @10 GHz | - | 0,0020 | IPC TM-650 2.5.5.5 |
| Temperatuurcoëfficiënt van diëlektricum | - | ||
| TCr @ 10 GHz (-40-150°C) | p.p.m./ºC | -9 | IPC TM-650 2.5.5.5 |
| Volumeweerstand | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| Oppervlakte weerstand | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2.5.17.1 |
| Elektrische kracht | Volt/mil (kV/mm) | 780 (31) | IPC TM-650 2.5.6.2 |
| Diëlektrische storing | kV | 40 | IPC TM-650 2.5.6 |
| Boog Weerstand | sec | >240 | IPC TM-650 2.5.1 |
| 2. Thermische eigenschappen | |||
| Ontledingstemperatuur (Td) | |||
| Voorletter | ° C | 520 | IPC TM-650 2.4.24.6 |
| 5% | ° C | 567 | IPC TM-650 2.4.24.6 |
| T260 | min | >60 | IPC TM-650 2.4.24.1 |
| T288 | min | >60 | IPC TM-650 2.4.24.1 |
| T300 | min | >60 | IPC TM-650 2.4.24.1 |
| Thermische uitzetting, CTE (x,y) 50-150ºC | p.p.m./ºC | 7, 7 | IPC TM-650 2.4.41 |
| Thermische uitzetting, CTE (z) 50-150ºC | p.p.m./ºC | 12 | IPC TM-650 2.4.24 |
| % z-as expansie (50-260ºC) | % | 1.2 | IPC TM-650 2.4.24 |
| 3. Mechanische eigenschappen | |||
| Afpelsterkte tot koper (1 oz/35 micron) | |||
| Na thermische belasting | lb/inch (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| Bij verhoogde temperaturen (150ºC) | lb/inch (N/mm) | 9 (1.6) | IPC TM-650 2.4.8.2 |
| Oplossingen na het proces | lb/inch (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| De modulus van Young | kpsi (MPa) | IPC TM-650 2.4.18.3 | |
| Buigsterkte (machine/kruis) | kpsi (MPa) | 14/10 (97/69) | IPC TM-650 2.4.4 |
| Treksterkte (machine/kruis) | kpsi (MPa) | 8/11 (76/55) | IPC TM-650 2.4.18.3 |
| Compressieve modulus | kpsi (MPa) | ASTM D-3410 | |
| Poisson-verhouding | - | ASTM D-3039 | |
| 4. Fysieke eigenschappen | |||
| Waterabsorptie | % | 0,05 | IPC TM-650 2.6.2.1 |
| Dichtheid, omgevingstemperatuur 23ºC | gram/cm3 | 2.30 | ASTM D792 Methode A |
| Warmtegeleiding | W/mK | 0,72 | ASTM D5470 |
| Specifieke hitte | J/gK | 0,90 | ASTM D5470 |
| Ontvlambaarheid | klas | V0 | UL-94 |
| NASA-ontgassing, 125ºC, ≤10-6 torr | |||
| Totaal massaverlies | % | 0.02 | NASA SP-R-0022A |
| Verzamelde vluchtige stoffen | % | 0.01 | NASA SP-R-0022A |
| Waterdamp hersteld | % | 0.01 | NASA SP-R-0022A |
