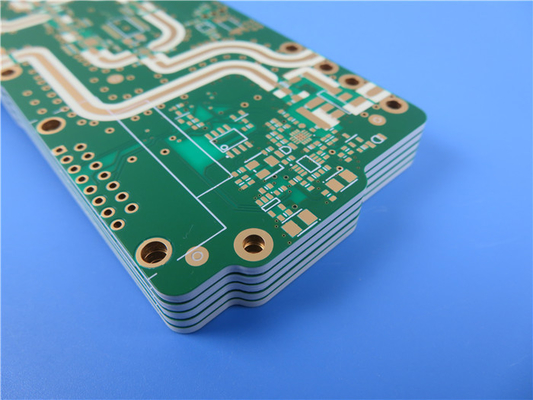

RO3203 tweezijdige de Hoge Frequentiepcb van 60mil voor Basisstationinfrastructuur

RO3203 Double Sided 60mil High Frequency PCB For Base Station Infrastructure
RO3203 Double Sided 60mil High Frequency PCB For Base Station Infrastructure RO3203 Double Sided 60mil High Frequency PCB For Base Station Infrastructure

Grote Afbeelding :  RO3203 tweezijdige de Hoge Frequentiepcb van 60mil voor Basisstationinfrastructuur

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-124.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000pcs per maand
Gedetailleerde productomschrijving
Grondstof: Ceramisch-gevulde Laminaten die met Geweven Glasvezel worden versterkt Laagtelling: Dubbellaagse, meerlagige, hybride printplaat
PCB-dikte: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) PCB-Grootte: ≤400 mm x 500 mm
Soldeerselmasker: Groene, Zwarte, Blauwe, Gele, Rode enz. Kopergewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
De oppervlakte eindigt: Naakte koper, HASL, ENIG, OSP etc….
Hoog licht:

60mil hoge Frequentiepcb

,

RO3203 hoge Frequentiepcb

,

De Raad van PCB van Rogers van de Basisstationinfrastructuur



PCB van de Rogersro3203 Tweezijdige 60mil Hoge Frequentie voor Basisstationinfrastructuur

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



RO3203 de Materialen van de hoge Frequentiekring van Rogers Corporation zijn ceramisch-gevulde die laminaten met geweven glasvezel worden versterkt. Dit materiaal wordt gebouwd om uitzonderlijke elektroprestaties en mechanische stabiliteit aan concurrerende prijzen aan te bieden. De diëlektrische constante van de Materialen van de de Hoge Frequentiekring van RO3203 is 3,02. Dit, samen met een dissipatiefactor van 0,0016, breidt het nuttige frequentiegebied voorbij 40 GHz uit.



RO3203-de laminaten combineren de oppervlaktezachtheid van een niet-geweven PTFE-laminaat, voor de fijnere tolerantie van de lijnets, met de starheid van een weven-glasptfe laminaat. Deze materialen kunnen in het gedrukte kringsraad gebruiken worden vervaardigd

standaardptfe-de verwerkingstechnieken van de kringsraad. De beschikbare bekledingsopties zijn 0,5, electrodeposited 1 of 2 oz. /ft2 (17, 35, 70 micron dik) koperfolie. Deze laminaten worden vervaardigd onder een verklaard de kwaliteitssysteem van ISO 9002.



Eigenschappen:

1. De geweven glasversterking verbetert starheid voor eenvoudigere behandeling.

2. De eenvormige elektro en mechanische prestaties zijn ideaal voor complexe multilayer hoge frequentiestructuren.

3. De uitstekende mechanische eigenschappen over een brede waaier van diëlektrische constanten zijn ideaal voor multilayer raadsontwerpen.

4. Uitstekende dimensionale stabiliteit voor hoge productieopbrengsten.

5. Economisch geprijst voor volume productie.



Typische Toepassingen:

1. Basisstationinfrastructuur

2. Draadloze Telecommunicatiesystemen



RO3203 tweezijdige de Hoge Frequentiepcb van 60mil voor Basisstationinfrastructuur 0



PCB-Vermogen (RO3203)

PCB-Materiaal: Ceramisch-gevulde die Laminaten met Geweven Glasvezel worden versterkt
Benoeming: RO3203
Diëlektrische constante: 3.02±0.04
Laagtelling: Dubbele Laag, Multilayer, Hybride PCB
Kopergewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PCB-dikte: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
PCB-grootte: ≤400mm X 500mm
Soldeerselmasker: Groene, Zwarte, Blauwe, Gele, Rode enz.
De oppervlakte eindigt: Naakte koper, HASL, ENIG, OSP etc….



Gegevensblad van RO3203

RO3203 typische Waarde
Bezit RO3203 Richting Eenheden Voorwaarde Testmethode
Diëlektrische Constante, εProcess 3.02±0.04 Z   10 GHz/23℃ Ipc-tm-650 2.5.5.5
Dissipatiefactor, tanδ 0,0016 Z   10 GHz/23℃ Ipc-tm-650 2.5.5.5
Warmtegeleidingsvermogen 0,47 (3,2)   W/mK Vlotter 100℃ ASTM C518
Volumeweerstandsvermogen 107   MΩ.cm A ASTM D257
Oppervlakteweerstandsvermogen 107   A ASTM D257
Dimensionale Stabiliteit 0,08 X, Y mm/m +E2/150 na ets Ipc-tm-650 2.4.3.9
Trekmodulus   X-Y kpsi Rechts ASTM D638
Flexural Modulus 400 300 X-Y kpsi A ASTM D790
Treksterkte 12.5 13 X-Y kpsi Rechts ASTM D638
Flexural Sterkte 9 8 X-Y kpsi A ASTM D790
Moisureabsorptie <0>   % D24/23 Ipc-tm-650 2.6.2.1
Coëfficiënt van Thermische Uitbreiding 58 13 Z X, Y ppm/℃ -50 ℃to 288℃ ASTM D3386
Td 500   TGA ASTM D3850
Dichtheid 2.1   gm/cm3 23℃ ASTM D792
Koperschil Stength 10 (1,74)   lbs/in (N/mm) Na soldeersel Ipc-tm-650 2.4.8
Brandbaarheid V-0       UL 94
Loodvrij Procescompatibel systeem Ja
