| Grondstof: | Ceramisch-gevulde Laminaten die met Geweven Glasvezel worden versterkt | Laagtelling: | Dubbellaagse, meerlagige, hybride printplaat |
|---|---|---|---|
| PCB-dikte: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) | PCB-Grootte: | ≤400 mm x 500 mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. | Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| De oppervlakte eindigt: | Naakte koper, HASL, ENIG, OSP etc…. | ||
| Hoog licht: | 30mil gedrukte Kringsraad,De draadloze Raad PCB van Telecommunicatie van Rogers,RO3203 gedrukte Kringsraad |
||

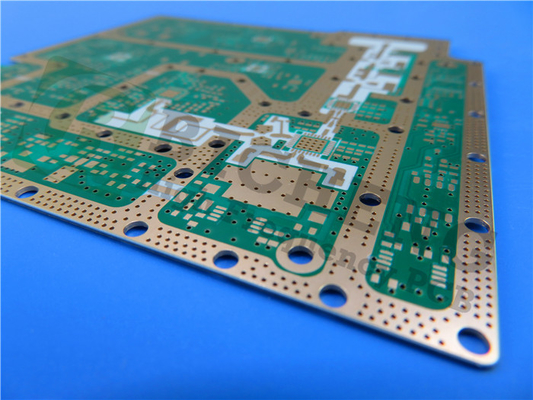

Rogers RO3203 Dubbelzijdige 30mil hoogfrequente PCB met groen masker voorDraadloze telecommunicatiesystemen
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
RO3203 High Frequency Circuit Materials van Rogers Corporation zijn met keramiek gevulde laminaten versterkt met geweven glasvezel.Dit materiaal is ontwikkeld om uitzonderlijke elektrische prestaties en mechanische stabiliteit te bieden tegen concurrerende prijzen.De diëlektrische constante van RO3203 High Frequency Circuit Materials is 3,02.Dit, samen met een dissipatiefactor van 0,0016, vergroot het bruikbare frequentiebereik tot voorbij 40 GHz.
RO3203-laminaten combineren de oppervlaktegladheid van een niet-geweven PTFE-laminaat, voor fijnere lijnetstoleranties, met de stijfheid van een geweven glas PTFE-laminaat.Deze materialen kunnen worden verwerkt tot printplaten met behulp van
standaardverwerkingstechnieken voor PTFE-printplaten.Beschikbare bekledingsopties zijn 0,5, 1 of 2 oz./ft2 (17, 35, 70 micron dik) elektrolytisch neergeslagen koperfolie.Deze laminaten worden vervaardigd onder een ISO 9002 gecertificeerd kwaliteitssysteem.
Functies:
1. Geweven glasversterking verbetert de stijfheid voor eenvoudiger gebruik.
2. Laag diëlektrisch verlies voor hoge frequentieprestaties kan worden gebruikt in toepassingen van meer dan 20 GHz.
3. Lage uitzettingscoëfficiënt in het vlak (afgestemd op koper) is geschikt voor gebruik met hybride ontwerpen van meerlaagse epoxyplaten en betrouwbare opbouwconstructies.
4. Gladheid van het oppervlak zorgt voor fijnere toleranties bij het etsen van lijnen
Typische applicaties:
1. Basisstationinfrastructuur
2. Externe meterlezers
3. Draadloze telecommunicatiesystemen
PCB-mogelijkheden(RO3203)
| PCB-materiaal: | Met keramiek gevulde laminaten versterkt met geweven glasvezel |
| Aanduiding: | RO3203 |
| Diëlektrische constante: | 3,02 ± 0,04 |
| Aantal lagen: | Dubbellaagse, meerlagige, hybride printplaat |
| Koper gewicht: | 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| PCB-dikte: | 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-grootte: | ≤400 mm x 500 mm |
| Soldeer masker: | Groene, zwarte, blauwe, gele, rode enz. |
| Oppervlakteafwerking: | Naakt koper, HASL, ENIG, OSP etc.. |
Gegevensblad van RO3203
| RO3203 Typische waarde | |||||
| Eigendom | RO3203 | Richting | Eenheden | Voorwaarde | Test methode |
| Diëlektrische constante, εproces | 3,02 ± 0,04 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Dissipatiefactor,tanδ | 0,0016 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Warmtegeleiding | 0,47 (3,2) | W/mK | Vlotter 100℃ | ASTM C518 | |
| Volumeweerstand | 107 | MΩ.cm | A | ASTM D257 | |
| Oppervlakte weerstand | 107 | MΩ | A | ASTM D257 | |
| Dimensionale stabiliteit | 0.08 | X, Y | mm/m2 +E2/150 | na etsen | IPC-TM-650 2.4.3.9 |
| Trekmodulus | XY | kpsi | RT | ASTM D638 | |
| Buigingsmodulus | 400 300 | XY | kpsi | A | ASTM D790 |
| Treksterkte | 12,5 13 | XY | kpsi | RT | ASTM D638 |
| Buigsterkte | 9 8 | XY | kpsi | A | ASTM D790 |
| Vochtopname | <0,1 | % | D24/23 | IPC-TM-650 2.6.2.1 | |
| Uitzettingscoëfficiënt | 58 13 | ZX,Y | p.p.m./℃ | -50 ℃ tot 288 ℃ | ASTM D3386 |
| Td | 500 | ℃ | TGA | ASTM D3850 | |
| Dikte | 2.1 | gram/cm3 | 23℃ | ASTM D792 | |
| Koperschilsterkte | 10 (1,74) | lbs/inch (N/mm) | Na soldeer | IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Compatibel met loodvrij proces | Ja | ||||
