Rogers 3203 de Dubbele Hoge Frequentie van Laagpcb 10mil voor Directe Uitzendingssatellieten
  • Naam
  • Naam
  • Naam
  • Naam

Rogers 3203 de Dubbele Hoge Frequentie van Laagpcb 10mil voor Directe Uitzendingssatellieten

MOQ: 1pcs
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-121.V1.0
Grondstof:
Ceramisch-gevulde Laminaten die met Geweven Glasvezel worden versterkt
Laagtelling:
Dubbellaagse, meerlagige, hybride printplaat
PCB-dikte:
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
PCB-Grootte:
≤400 mm x 500 mm
Soldeerselmasker:
Groene, Zwarte, Blauwe, Gele, Rode enz.
Kopergewicht:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
De oppervlakte eindigt:
Naakte koper, HASL, ENIG, OSP etc….
Markeren:

Rogers 3203 Dubbele Laagpcb

,

10mil dubbele Laagpcb

,

UL ceramische Gevulde Dubbele Laagpcb

Productbeschrijving

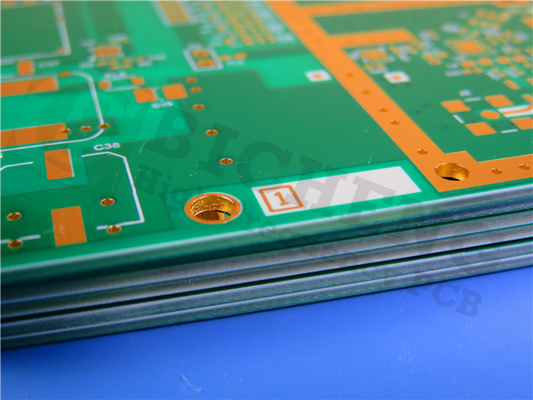

Rogers RO3203 Dubbelzijdige 10mil Hoog Frequentie PCB Met immersie Goud tbvDirecte uitgezonden satellieten

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)



RO3203 High Frequency Circuit Materials van Rogers Corporation zijn met keramiek gevulde laminaten versterkt met geweven glasvezel.Dit materiaal is ontwikkeld om uitzonderlijke elektrische prestaties en mechanische stabiliteit te bieden tegen concurrerende prijzen.De diëlektrische constante van RO3203 High Frequency Circuit Materials is 3,02.Dit, samen met een dissipatiefactor van 0,0016, vergroot het bruikbare frequentiebereik tot voorbij 40 GHz.



RO3203-laminaten combineren de oppervlaktegladheid van een niet-geweven PTFE-laminaat, voor fijnere lijnetstoleranties, met de stijfheid van een geweven glas PTFE-laminaat.Deze materialen kunnen worden verwerkt tot printplaten met behulp van standaardverwerkingstechnieken voor PTFE-printplaten.Beschikbare bekledingsopties zijn 0,5, 1 of 2 oz./ft2 (17, 35, 70 micron dik) elektrolytisch neergeslagen koperfolie.Deze laminaten worden vervaardigd onder een ISO 9002 gecertificeerd kwaliteitssysteem.



Functies:

1. Uniforme elektrische en mechanische prestaties zijn ideaal voor complexe meerlagige hoogfrequente structuren.

2. Laag diëlektrisch verlies voor hoge frequentieprestaties kan worden gebruikt in toepassingen van meer dan 20 GHz.4. Uitstekende mechanische eigenschappen over een breed scala aan diëlektrische constanten zijn ideaal voor meerlagige bordontwerpen.

3. Lage uitzettingscoëfficiënt in het vlak (afgestemd op koper) is geschikt voor gebruik met hybride ontwerpen van meerlaagse epoxyplaten en betrouwbare opbouwconstructies.

4. Economisch geprijsd voor volumeproductie.



Typische applicaties:

1. Automotive Global Positioning Satellite-antennes

2. Datalink op kabelsystemen

3. Directe uitgezonden satellieten

4. Voedingsbackplanes

5. Draadloze telecommunicatiesystemen



Rogers 3203 de Dubbele Hoge Frequentie van Laagpcb 10mil voor Directe Uitzendingssatellieten 0



PCB-mogelijkheden(RO3203)

PCB-materiaal: Met keramiek gevulde laminaten versterkt met geweven glasvezel
Aanduiding: RO3203
Diëlektrische constante: 3,02 ± 0,04
Aantal lagen: Dubbellaagse, meerlagige, hybride printplaat
Koper gewicht: 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
PCB-dikte: 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
PCB-grootte: ≤400 mm x 500 mm
Soldeer masker: Groene, zwarte, blauwe, gele, rode enz.
Oppervlakteafwerking: Naakt koper, HASL, ENIG, OSP etc..



Gegevensblad van RO3203

RO3203 Typische waarde
Eigendom RO3203 Richting Eenheden Voorwaarde Test methode
Diëlektrische constante, εproces 3,02 ± 0,04 Z   10GHz/23℃ IPC-TM-650 2.5.5.5
Dissipatiefactor,tanδ 0,0016 Z   10GHz/23℃ IPC-TM-650 2.5.5.5
Warmtegeleiding 0,47 (3,2)   W/mK Vlotter 100℃ ASTM C518
Volumeweerstand 107   MΩ.cm A ASTM D257
Oppervlakte weerstand 107   MΩ A ASTM D257
Dimensionale stabiliteit 0.08 X, Y mm/m2 +E2/150 na etsen IPC-TM-650 2.4.3.9
Trekmodulus   XY kpsi RT ASTM D638
Buigingsmodulus 400 300 XY kpsi A ASTM D790
Treksterkte 12,5 13 XY kpsi RT ASTM D638
Buigsterkte 9 8 XY kpsi A ASTM D790
Vochtopname <0,1   % D24/23 IPC-TM-650 2.6.2.1
Uitzettingscoëfficiënt 58 13 ZX,Y p.p.m./℃ -50 ℃ tot 288 ℃ ASTM D3386
Td 500   ℃ TGA ASTM D3850
Dikte 2.1   gram/cm3 23℃ ASTM D792
Koperschilsterkte 10 (1,74)   lbs/inch (N/mm) Na soldeer IPC-TM-650 2.4.8
Ontvlambaarheid V-0       UL 94
Compatibel met loodvrij proces Ja
