Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Grondstof: | Koolwaterstof ceramisch-Gevulde Thermoset Materialen | Laagtelling: | Dubbellaagse, meerlagige, hybride printplaat |
|---|---|---|---|
| PCB-dikte: | 8mil (0.203mm), 12mil (0.705mm), 16mil (0.406mm), 20mil (0.508mm), 24mil (0.610mm), 32mil (0.813mm), | PCB-Grootte: | ≤400 mm x 500 mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. | Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| De oppervlakte eindigt: | Naakte koper, HASL, ENIG, OSP etc…. | ||
| Hoog licht: | de Raad van PCB van 8mil Rogers,De Raad van PCB van RO4360G2 Rogers,8mil hoge Frequentiepcb |
||

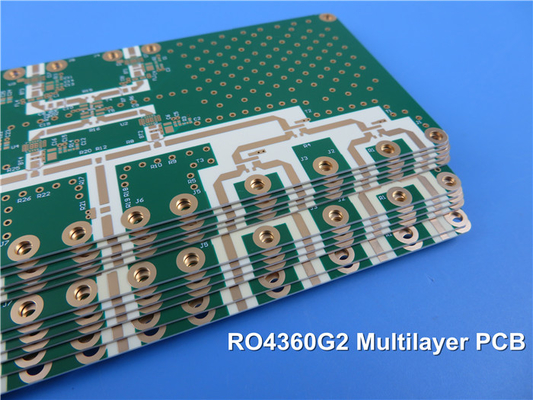

Rogers RO4360G2 PCB van de 6 lagen Hoge die Frequentie op 8mil-Kern met Onderdompelingsgoud wordt gebaseerd voor Kleine Celzendontvangers
(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
RO4360G2-de laminaten van Rogers Corporation zijn glass-reinforced 6,15 DK, met beperkte verliezen, koolwaterstof ceramisch-gevulde thermoset materialen die het ideale saldo van prestaties en verwerkingsgemak verstrekken. RO4360G2-de laminaten breiden de portefeuille van Rogers van hoge prestatiesmaterialen door klanten van een product uit te voorzien dat loodvrij geschikt proces is en betere starheid voor betere werkbaarheid in multi-layer raadsbouw, terwijl het drukken van materiaal en vervaardigingskosten aanbiedt.
RO4360G2 lamineert proces gelijkend op Fr-4 en is geautomatiseerd assemblagecompatibel systeem. Zij hebben een lage z-As CTE voor ontwerpflexibiliteit en hebben zelfde hoge Tg zoals alle RO4000-productregel. RO4360G2-de laminaten kunnen met RO4450F prepreg en het laminaat van laag-DK RO4000 in multi-layer ontwerpen worden in paren gerangschikt.
RO4360G2-de laminaten, met DK van 6,15 (Ontwerp DK 6,4), staan ontwerpers toe om kringsdimensies in toepassingen te verminderen waar de grootte en de kosten kritiek zijn. Zij zijn de beste waardekeus voor ingenieurs die aan ontwerpen met inbegrip van machtsversterkers, flardantennes, ground-based radar, en andere algemene rf-toepassingen werken.
Eigenschappen en voordelen:
1. Thermoset harssysteem speciaal wordt geformuleerd om 6,15 DK te ontmoeten dat
1) Gemak van vervaardiging/processen gelijkend op Fr-4
2) Materiële herhaalbaarheid
3) Met beperkte verliezen
4) Hoog warmtegeleidingsvermogen
5) Lagere totale PCB-kostenoplossing dan concurrerende PTFE-producten,
2. Lage z-As CTE/Hoge Tg
1) Ontwerpflexibiliteit
2) Geplateerde door-gatenbetrouwbaarheid
3) Geautomatiseerd assemblagecompatibel systeem
3. Milieuvriendelijk
1) Loodvrij procescompatibel systeem
4. Regionale gebeëindigde goedereninventaris
1) Korte levertijden/snel inventarisdraaien
2) Efficiënte leveringsketen
Sommige Typische Toepassingen:
1. De Versterkers van de Basisstationmacht
2. Kleine Celzendontvangers
3. Flardantennes
4. Ground-based Radar
PCB-Vermogen
| PCB-Materiaal: | Koolwaterstof ceramisch-Gevulde Thermoset Materialen |
| Benoeming: | RO4360G2 |
| Diëlektrische constante: | 6.15 ±0.15 |
| Laagtelling: | Dubbele Laag, Multilayer, Hybride PCB |
| Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| PCB-dikte: | 8mil (0.203mm), 12mil (0.705mm), 16mil (0.406mm), 20mil (0.508mm), 24mil (0.610mm), 32mil (0.813mm), 60mil (1.524mm) |
| PCB-grootte: | ≤400mm X 500mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. |
| De oppervlakte eindigt: | Naakte koper, HASL, ENIG, OSP etc…. |
Stapel omhoog
Gegevensblad van RO4360G2
| RO4360G2 typische Waarde | |||||
| Bezit | RO4360G2 | Richting | Eenheden | Voorwaarde | Testmethode |
| Diëlektrische Constante, εProcess | 6.15±0.15 | Z | 10 GHz/23℃ | Ipc-tm-650 2.5.5.5 | |
| 2.5 GHz/23℃ | |||||
| Dissipatiefactor, tanδ | 0,0038 | Z | 10 GHz/23℃ | Ipc-tm-650 2.5.5.5 | |
| Warmtegeleidingsvermogen | 0,75 | W/mK | 50℃ | ASTM D-5470 | |
| Volumeweerstandsvermogen | 4.0 X 1013 | Ω.cm | Opgeheven T | Ipc-tm-650 2.5.17.1 | |
| Oppervlakteweerstandsvermogen | 9.0 X 1012 | Ω | Opgeheven T | Ipc-tm-650 2.5.17.1 | |
| Elektrosterkte | 784 | Z | V/mil | Ipc-tm-650 2.5.6.2 | |
| Treksterkte | 131 (19) 97(14) | X-Y | MPa (kpsi) | 40 uren 50%RH/23 | ASTM D638 |
| Flexural Sterkte | 213(31) 145(21) | X-Y | Mpa (kpsi) | 40 uren 50%RH/23 | Ipc-tm-650, 2.4.4 |
| Coëfficiënt van Thermische Uitbreiding | 13 14 28 | X-Y Z | ppm/℃ | -50 ℃to 288℃ na Herhaalde Hittecyclus | Ipc-tm-650, 2.1.41 |
| Tg | >280 | ℃ TMA | Ipc-tm-650 2.4.24.3 | ||
| Td | 407 | ℃ | ASTM D3850 GEBRUIKEND TGA | ||
| T288 | >30 | Z | min | 30 min/125℃ Prebake | Ipc-tm-650 2.2.24.1 |
| Moisureabsorptie | 0,08 | % | 50℃/48hr | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Thermische Coëfficiënt van ER | -131 @10 GHz | Z | ppm/℃ | -50℃ aan 150 ℃ | Ipc-tm-650, 2.5.5.5 |
| Dichtheid | 2.16 | gm/cm3 | Rechts | ASTM D792 | |
| Koperschil Stength | 5.2 (0,91) | pli (N/mm) | Voorwaarde B | Ipc-tm-650 2.4.8 | |
| Brandbaarheid | V-0 | UL 94 Dossier QMTS2. E102765 | |||
