geen van de Raadspolyimide van Versteviger Flexibele PCB Flex PCB voor RFID-Sensor

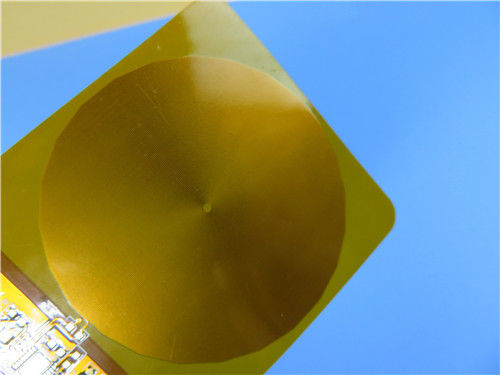

no Stiffener Flexible PCB Board Polyimide Flex PCB For RFID Sensor
no Stiffener Flexible PCB Board Polyimide Flex PCB For RFID Sensor no Stiffener Flexible PCB Board Polyimide Flex PCB For RFID Sensor no Stiffener Flexible PCB Board Polyimide Flex PCB For RFID Sensor no Stiffener Flexible PCB Board Polyimide Flex PCB For RFID Sensor no Stiffener Flexible PCB Board Polyimide Flex PCB For RFID Sensor

Grote Afbeelding :  geen van de Raadspolyimide van Versteviger Flexibele PCB Flex PCB voor RFID-Sensor

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-274.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: USD9.99-99.99
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000pcs per maand
Gedetailleerde productomschrijving
Grondstof: Polyimide Laagtelling: 2 lagen
PCB-dikte: 0.2mm PCB-Grootte: 41.61 X 60.17mm
Coverlay: geel Silkscreen: wit
Kopergewicht: 1OZ De oppervlakte eindigt: Onderdompelingsgoud
Hoog licht:

Geen Raad van Versteviger Flexibele PCB

,

RFID-Raad van Sensor de Flexibele PCB

,

Geen Flex PCB van Verstevigerpolyimide

Het dubbel ruimde Flexibele PCB-PCB van Polyimide van de Rol Flexibele Kring met Onderdompelingsgoud voor op RFID-Sensor

(FPC zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Algemene beschrijving

Dit is een type van flexibele gedrukte kring voor de toepassing van RFID-sensor. Het bedraagt een 2 laag FPC dikke 0.2mm. Het basislaminaat is van ITEQ, heeft het per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd.

Parameter en gegevensblad

Grootte van Flexibele PCB 41.61 X 60.17mm
Aantal Lagen 2
Raadstype
Flexibele PCB
Raadsdikte 0.20mm
Raadsmateriaal Polyimide 25µm
Raads Materiële Leverancier ITEQ
Tgwaarde van Raadsmateriaal 60℃
PTH-de dikte van Cu ≥20 µm
Binneniayer-Cu thicknes N/A
De dikte van oppervlaktecu 35 µm
Coverlaykleur Geel
Aantal van Coverlay 2
Dikte van Coverlay 25 µm
Verstevigermateriaal nr
Verstevigerdikte N/A
Type van Silkscreen-Inkt IJR-4000 MW300
Leverancier van Silkscreen TAIYO
Kleur van Silkscreen Wit
Aantal van Silkscreen 1
Schiltest van Coverlay Geen peelable
Legendeadhesie 3M 90℃ Geen schil na Min. 3 keer test
De oppervlakte eindigt Onderdompelingsgoud
Dikte van Nikkel/Goud Au: 0.03µm (Min.); Ni 24µm
Vereiste RoHS Ja
Famability 94-V0
Thermische Schoktest Pas, -25℃±125℃, 1000 cycli.
Thermische Spanning Pas, 300±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien.
Functie 100% pas elektrotest
Vakmanschap Naleving van ipc-a-600H & ipc-6013C Klasse 2

geen van de Raadspolyimide van Versteviger Flexibele PCB Flex PCB voor RFID-Sensor 0

geen van de Raadspolyimide van Versteviger Flexibele PCB Flex PCB voor RFID-Sensor 1

Eigenschappen en voordelen

Uitstekende flexibiliteit

Het verminderen van het volume

Gewichtsvermindering

Consistentie van assemblage

Verhoogde betrouwbaarheid

Het gesoldeerde eind kan geheel zijn

Lage kosten

Continuïteit van verwerking

Verstrek kleine hoeveelheid, prototypen en productie.

Maak op tijd levering. Wij houden hoger dan 98%-op-tijd-leveringstarief.

Toepassingen

Controlebord, mobiele telefoonantenne flex raad, flex raad van het tablettoetsenbord

Verduidelijkingen van FPC

Volgens de combinatie van grondstof en koperfolie, kan de flexibele kringsraad in twee types worden verdeeld: flexibele raad met zelfklevende en flexibele raad zonder kleefstof. De prijs van niet-klevende flexibele PCB is veel hoger dan dat van zelfklevende flexibele PCB, maar zijn flexibiliteit, kracht tussen koperfolie en substraat plakken en vlakheid die van soldeersel zijn ook beter dan dat van zelfklevende flexibele PCB. Zo wordt het slechts gebruikt in de hoge de vraagsituaties, zoals: COF (SPAANDER OP FLEX, flexibele raad met naakte spaander, de hoge vlakheid van het stootkussen) etc. Omdat zijn prijs hoog is, zijn het grootste deel van flexibele die PCBs in de markt wordt gebruikt nog zelfklevende flexibele kringsraad. Omdat de flexibele kringsraad hoofdzakelijk in de situatie wordt gebruikt waar het buigen wordt vereist, als het ontwerp of het proces niet redelijk zijn, is het gemakkelijk om micro-cracks, lassen en andere tekorten te veroorzaken.

Economie van het gebruiken van FPC

Als het kringsontwerp vrij eenvoudig is, is het totale volume klein, en de ruimte is geschikt, is de traditionele interne verbinding veel goedkoper. De flexibele kringen zijn een goede ontwerpoptie als de kring complex is, vele signalen verwerkt of speciale elektro of mechanische vereisten heeft. Wanneer de grootte en de prestaties van toepassingen de capaciteit stijve kringen overschrijden, is de flexibele assemblage het meest economisch. Een 12mil-stootkussen met een 5mil door gat en een flexibele kring met de lijnen en het uit elkaar plaatsen van 3mil kunnen op een dunne film worden vervaardigd. Daarom is het betrouwbaarder om de spaander op de film direct op te zetten. Er is geen vlam - vertrager die een ionenbron zou kunnen zijn. Deze die films kunnen beschermend en hard maken zijn bij hogere temperaturen de hogere temperaturen van de glasovergang te verkrijgen. De flexibele materialen zijn minder duur dan stijve materialen omdat zij van schakelaars vrij zijn.

geen van de Raadspolyimide van Versteviger Flexibele PCB Flex PCB voor RFID-Sensor 2
geen van de Raadspolyimide van Versteviger Flexibele PCB Flex PCB voor RFID-Sensor 3
