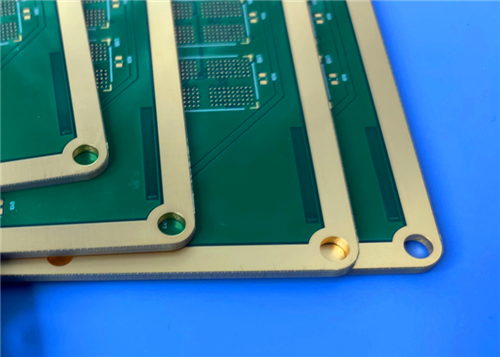

Deze maatwerk 6-laag rigide meerlaagse PCB is vervaardigd met premiumISOLA 370HRHet is afgerond met een 2 μ" ENIG-plating en een dubbelzijdig groen soldeermasker met witte legende.6 mm dikte van het afgewerkte plankHet PCB is geconfigureerd met een 50Ω gecontroleerde impedansie op de bovenste laag met een spoorbreedte van 11 millimeter en voldoet aan de eisen van IPC-Klasse 3 met een koperen gat van 25 μm, met uitstekende thermische stabiliteit.CAF-weerstand en universele FR-4-procescompatibiliteit voor zeer betrouwbare industriële elektronische toepassingen.
PCB-specificaties
| Parameter item |
Specificatie |
| Layerconfiguratie |
6-lagig stijf PCB |
| Basismateriaal |
ISOLA 370HR hoogwaardige high-Tg FR-4 |
| Afmeting van het bord |
111 mm × 78 mm (1 stuk) |
| Afgewerkte plaatdikte |
1.6mm |
| Koperen gewicht |
1 oz koper per laag |
| Afwerking van het oppervlak |
ENIG, 2 μ" dikte van goud |
| Soldeermasker en zijdefilter |
Groen soldeermasker met witte legende aan beide zijden |
| Kwaliteitsnorm |
IPC-klasse 3 |
| Via de dikte van de bekleding |
25 μm gat koper |
| Impedantievereiste |
Bovenlaag: 11 mil trace breedte, 50Ω gecontroleerde impedantie |
ISOLA 370HR Inleiding tot het materiaal
ISOLA 370HR is een hoogwaardig 180°C Tg FR-4 materiaal systeem ontwikkeld voor meerlagig bedrukte bedradingsboards die een superieure thermische prestatie en langdurige toepassingsbetrouwbaarheid vereisen.Vervaardigd met een eigen multifunctioneel epoxyhars, versterkt met E-klasse glasstof, biedt het een verbeterde thermische duurzaamheid en verminderde thermische expansie ten opzichte van conventionele FR-4, terwijl de standaard FR-4-procescompatibiliteit behouden blijft.
De mechanische robuustheid, chemische duurzaamheid en vochtbestandheid van de FR-4-machine voldoen aan of overtreffen de standaard prestatiecriteria.370HR bereikt volledige verenigbaarheid met AOI-inspectieHet is ook goed gekwalificeerd voor complexe sequentiële laminatiemultilagenprojecten.
Kernmateriaalkenmerken
Superieure thermische prestaties: 180°C Tg (DSC), 340°C Td (TGA @ 5% gewichtsverlies), lage CTE voor structurele betrouwbaarheid; 60min T260 uithoudingsvermogen, 30min T288 uithoudingsvermogen
Milieuvriendelijkheid: volledig RoHS-conform
UV-blokkering en AOI-compatibiliteit: verbetert de fabricage- en assemblage-efficiëntie met een hoge precisie van inspectie
Uitstekende CAF-weerstand: beperkt de groei van geleidende anodische gloeilampen om de levensduur te verlengen
Gemakkelijk te vervaardigen: voldoet aan de standaard FR-4-vervaardigingsworkflow voor massaproductie
Verscheiden materiaalopties: verschillende kerndiktes, prepregvormen, glazen stoffen en koperen folies beschikbaar; op maat gemaakte koperen dikte is aanvaardbaar
Volledige kwalificatie voor de industrie: voldoet aan de specificaties van IPC-4101D, UL-gecertificeerd (dossiernummer E41625), UL MCIL-programma goedgekeurd
Typische toepassingen
- PCB's met een hoge betrouwbaarheid en circuits van sequentiële laminatie
- Elektrische bedieningseenheden voor voertuigen en elektrische energie-modules voor voertuigen
- Telecommunicatiebasisstations en draadloze communicatieapparatuur voor netwerken
- industriële regelaars, precisie-instrumenten en testapparatuur
- Hoogtemperatuurconsumentenelektronica en computerperifere apparaten
- Elektronische modules voor civiele luchtvaart waarvoor thermische stabiliteit en CAF-immuniteit vereist zijn
