Grondstof: | Polyimide | Laagtelling: | Kies opgeruimd uit |
---|---|---|---|
PCB-dikte: | 0.1mm | PCB-grootte: | 45 x 33mm=1PCS |
Coverlay: | Geel | Silkscreen: | Wit |
Kopergewicht: | 1oz | De oppervlakte eindigt: | ENIG |
Markeren: | Raad van PCB van FPC de Flexibele,0.1mm kiezen Opgeruimde Flexibele PCB-Raad uit,Raad van PCB van de Polyimidebasis de Flexibele |

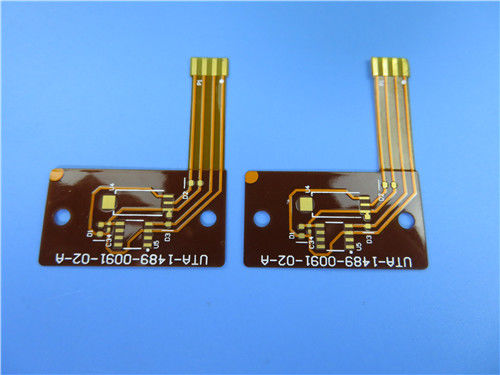

Kies Opgeruimde Flexibele Gedrukte die Kring (FPC) uit op Polyimide met Onderdompelingsgoud wordt voortgebouwd
(FPC zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van flexibele gedrukte kring voor de toepassing van Bluetooth-Hoofdtelefoon. Het bedraagt één enkele opgeruimde laag FPC dikke 0.15mm. Het basislaminaat is van Shengyi. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. De Polyimideversteviger wordt toegepast op het het opnemen deel.
Parameter en gegevensblad
PCB-GROOTTE | 45 x 33mm=1PCS |
RAADStype | |
Aantal Lagen | Kies opgeruimde PCB uit |
De oppervlakte zet Componenten op | JA |
Door Gatencomponenten | nr |
LAAGopeenstapeling | koper - 35um (1oz) |
Polyimide 0.1mm | |
TECHNOLOGIE | |
Minimumspoor en Ruimte: | 12mil/12mil |
Minimum/Maximumgaten: | 2.5mm |
Aantal Verschillende Gaten: | 1 |
Aantal Boorgaten: | 2 |
Aantal Gemalen Groeven: | 0 |
Aantal Interne Knipsels: | 0 |
Impedantiecontrole | Nr |
RAADSmateriaal | |
Glas Epoxy: | Polyimide 0.1mm, FPC |
Definitieve externe folie: | 1oz |
Definitieve interne folie: | 0oz |
Definitieve hoogte van PCB: | 0.1mm ±0.05 |
PLATEREN EN DEKLAAG | |
De oppervlakte eindigt | Electroless nikkel over Onderdompelingsgoud (ENIG) (1 nikkel µ“ meer dan 100 µ“) |
Het soldeerselmasker is van toepassing: | BOVENKANT |
De Kleur van het soldeerselmasker: | Geel, Coverlay |
Het Type van soldeerselmasker: | LPSM |
CONTOUR/CUTTING | Laserbesnoeiing |
Het MERKEN | |
Kant van Componentenlegende | BOVENKANT |
Kleur van Componentenlegende | Wit, ijr-4000 MW300, Taiyo Supplied. |
Fabrikant Name of Embleem: | Duidelijk op de raad in een leider en leged VRIJ GEBIED |
VIA | Niets Geplateerd door Gat (NPTH) |
FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
AFMETINGStolerantie | |
Overzichtsdimensie: | 0,0059“ (0.15mm) |
Raadsplateren: | 0,0030“ (0.076mm) |
Boortolerantie: | 0,002“ (0.05mm) |
TEST | 100% elektrotest vroegere verzending |
TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
DE DIENSTgebied | Wereldwijd, globaal. |
Eigenschappen en voordelen
1. Uitstekende flexibiliteit
2. Het verminderen van het volume
3. Gewichtsvermindering
4. Consistentie van assemblage
5. Verhoogde betrouwbaarheid
6. Controleerbaarheid van elektroparameterontwerp
7. Het gesoldeerde eind kan geheel zijn
8. Materiële facultativiteit
9. Lage kosten
10. Continuïteit van verwerking
11. Geen minimumordehoeveelheid en lage kostensteekproef.
12. Meer dan 18 jaar van ervaring
Toepassingen
Thin-film schakelaar, Mobiele telefoonbatterij flex raad, medische toetsenbord zachte raad
Productieproces
Een stroomdiagram van enig-opgeruimde flexibele PCB wordt getoond zoals hieronder.
Korte Inleiding van FPC
De flexibele Gedrukte Kringsraad (FPC) wordt bedoeld als „zachte raad“. In de industrie, is FPC een gedrukte die kringsraad van flexibel isolerend substraat wordt gemaakt (hoofdzakelijk polyimide of polyesterfilm), dat vele voordelen heeft geen die de stijve gedrukte kringsraad heeft. Bijvoorbeeld, kan het vrij worden gebogen, gevouwen wond. Het volume van elektronische producten kan zeer worden verminderd door FPC te gebruiken, die voor de ontwikkeling van elektronische producten in de richting van hoogte - dichtheid, miniaturisatie en hoge betrouwbaarheid geschikt is. Daarom is FPC wijd gebruikt in ruimtevaart, militair, mobiel communicatiemiddel, laptop, computerrandapparatuur, PDA, digitale camera en andere gebieden of producten.
FPC heeft ook de voordelen van goede hittedissipatie, solderability, gemakkelijke steun en lage kosten.
De flexibele gedrukte kringsraad heeft één laag, twee lagen en multilayer raad. De grondstof is polyimide bekleed laminaat. Dit soort materiaal heeft hoge hittebestendigheid en goede dimensionale stabiliteit. Het is het eindproduct door het drukken met de deklaagfilm die zowel mechanische bescherming als goede elektroisolatie heeft. De oppervlakte en de binnenleiders van tweezijdige en multi-layer gedrukte kringsraad zijn gemetalliseerd om de elektroverbinding van binnen en buitenlagen te realiseren.
De functie van flexibele kringsraad kan in vier soorten, namelijk, loodlijn, gedrukte kring, schakelaar en multifunctioneel geïntegreerd systeem worden verdeeld, die computer, computer perifeer hulpsysteem, het huishoudenelektrische apparaat van de consument en auto, enz. behandelen.
Meer Vertoningen van Enige Opgeruimde FPC
