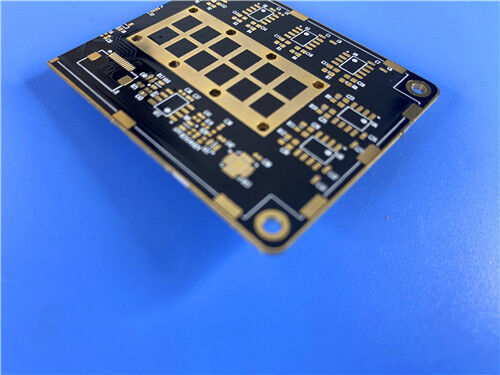

De 2-laags Rogers TMM10i stijve RF-PCB is een hoogwaardige isotrope thermohardende microgolfprintplaat die is gebouwd voor uiterst betrouwbare geplateerde striplijn- en microstriptoepassingen. Deze 0,8 mm dunne hoogfrequente PCB is gebouwd met authentiek Rogers TMM10i keramisch thermohardend polymeercomposietsubstraat en standaard 1oz koperen buitenbekleding, en is voorzien van premium ENIG oppervlakteafwerking, een dubbelzijdig zwart soldeermasker en een dubbellaags witte zeefdruk. Dit levert consistente isotrope Dk-prestaties, op koper afgestemde thermische uitzetting, superieure chemische inertheid en stabiele draadverbindingsmogelijkheden.hoge-Dk RF-printplaatdient als een betrouwbare oplossing voor satellietcommunicatie, GPS-antennesystemen, microgolffilters en RF-vermogensversterkers.
Wat is Rogers TMM10i? Geavanceerde substraatintroductie
Rogers TMM10i is een isotroop thermohardend microgolfmateriaal bestaande uit keramisch gevuld polymeercomposiet, speciaal ontworpen om de betrouwbaarheid van geplateerde doorgaande gaten voor stripline- en microstrip-microgolfcircuits te maximaliseren. Het beschikt over een uniforme, isotrope diëlektrische constante die directionele elektrische inconsistentie elimineert. Als onderdeel van Rogers premium TMM-materiaalserie combineert TMM10i met succes de hoge stijfheid van keramische substraten en de stabiele RF-prestaties van PTFE-materialen, terwijl de gemakkelijke verwerkingseigenschappen van conventionele zachte diëlektrische laminaten behouden blijven.
In tegenstelling tot traditionele hoogfrequente PCB-materialen vereist Rogers TMM10i geen voorbehandeling met natriumnathanaat vóór het stroomloos plateren, wat de fabricageworkflow stroomlijnt, de verwerkingsrisico's vermindert en de productieopbrengst verbetert. De robuuste thermohardende harsstructuur maakt consistente, hoogwaardige draadverbindingen mogelijk, terwijl uitstekende mechanische anti-kruipeigenschappen en chemische bestendigheid langdurige operationele stabiliteit garanderen in zware productie- en toepassingsomgevingen.
Kernkenmerken van Rogers TMM10i PCB-materiaal
Rogers TMM10i hoogfrequent laminaat integreert uitstekende elektrische uniformiteit, superieure thermische stabiliteit en nauwkeurige maatcontrole, en voldoet volledig aan de strenge ontwerpvereisten van moderne uiterst nauwkeurige microgolf- en RF-circuits:
| Kernfunctie |
Technische parameter |
| Stabiele isotrope diëlektrische constante |
Dk-waarde van 9,80 ± 0,245 |
| Ultra-lage dissipatiefactor |
Df van 0,0020 op 10GHz |
| Uitstekende thermische DK-stabiliteit |
Thermische coëfficiënt van Dk: -43 ppm/°K |
| Op koper afgestemde CTE |
Thermische uitzetting goed afgestemd op koperfolie |
| Superieure thermische weerstand |
Ontledingstemperatuur (Td): 425°C (TGA-test) |
| Uniforme meerassige CTE |
19 ppm/K (X/Y-as), 20 ppm/K (Z-as) |
| Betrouwbare thermische geleidbaarheid |
Thermische geleidbaarheid: 0,76 W/mK |
| Veelzijdige beschikbaarheid van diktes |
Diktebereik van 0,0015”–0,500”, ±0,0015” tolerantie |
Belangrijkste prestatievoordelen van Rogers TMM10i PCB
Rogers TMM10i thermohardend microgolfmateriaal biedt unieke mechanische, chemische en verwerkingsvoordelen die het ideaal maken voor hoogwaardige, uiterst betrouwbare RF- en microgolf-PCB-productie:
Verbeterde mechanische stabiliteit: is bestand tegen kruipvervorming en koude stroming onder aanhoudende mechanische belasting en omgevingen met hoge temperaturen, waardoor de structurele consistentie op de lange termijn behouden blijft
Superieure chemische bestendigheid: weerstaat blootstelling aan verschillende industriële verwerkingschemicaliën tijdens PCB-fabricage, waardoor de integriteit van het substraat wordt beschermd en de productieopbrengst wordt verbeterd
Vereenvoudigde plateerworkflow: Elimineert de noodzaak van voorbehandeling met natriumnathanaat vóór het stroomloos plateren, waardoor de productiecycli worden verkort en de totale productiekosten worden verlaagd
Consistente draadbindingsprestaties: De samenstelling op basis van thermohardende hars maakt een stabiele, herhaalbare draadverbinding mogelijk, waardoor het zeer geschikt is voor nauwkeurige chipassemblage en verpakking van RF-modules met hoge dichtheid
Belangrijkste PCB-constructiespecificaties
| Parameteritem |
Specifieke specificatie |
| Basismateriaal |
Rogers TMM10i keramisch thermohardend polymeercomposietsubstraat |
| Aantal lagen |
2 lagen (dubbelzijdige stijve PCB-structuur) |
| Bordafmetingen |
104,8 mm × 99,01 mm met ± 0,15 mm maattolerantie (1 stuk) |
| Minimale spoor/ruimte |
6/9 mils minimale lijnbreedte/-afstand |
| Minimale gatgrootte |
Minimale boorgatgrootte 0,4 mm |
| Via Ontwerp |
Structuur met alleen doorgaande gaten, zonder blinde via's |
| Afgewerkte plaatdikte |
0,8 mm |
| Afgewerkt kopergewicht |
1oz (1,4 mil) buitenste koperlagen |
| Via plaatdikte |
20 μm via koperbeplating |
| Oppervlakteafwerking |
ENIG (stroomloos nikkel-immersiegoud) |
| Zeefdruk |
Dubbelzijdige witte zeefdruk voor duidelijke etikettering van componenten en gemakkelijke identificatie van de montage |
| Soldeer masker |
Zwart soldeermasker op de bovenste en onderste lagen |
| Speciaal proces |
Randbeplatingbehandeling om de structurele robuustheid en elektromagnetische afschermingsprestaties te verbeteren |
| Kwaliteitsteststandaard |
100% volledige elektrische tests uitgevoerd vóór levering |
2-laags Rogers TMM10i PCB-stapelstructuur
Deze 2-laags stijve PCB-stapeling bestaat uit dubbelzijdig zeer zuiver koperfolie en een centrale Rogers TMM10i thermohardende keramische composietkern. Deze goed gestructureerde, verliesarme stack-up levert isotrope hoge-Dk-karakteristieken, op koper afgestemde thermische uitzetting en uitzonderlijke dimensionele stabiliteit, perfect geschikt voor zeer nauwkeurige stripline- en microstrip-microgolfcircuitontwerpen.
| Laagvolgorde |
Materiaalspecificatie |
Dikte |
| Buitenlaag 1 (boven) |
Geleidende koperfolie |
35μm |
| Kern diëlektrische laag |
Rogers TMM10i keramisch thermohardend composietsubstraat |
0,762 mm (30 mil) |
| Buitenlaag 2 (onderkant) |
Geleidende koperfolie |
35μm |
PCB-statistieken
| Parameteritem |
Specifieke waarde |
| Componenten |
19 |
| Totaal aantal pads |
52 |
| Pads door gaten |
38 |
| Top SMT-pads |
14 |
| Onderste SMT-pads |
0 |
| Via's |
18 |
| Netten |
2 |
Geaccepteerd artworkformaat:We ondersteunen standaard Gerber RS-274-X-bestandsformaten voor aangepaste PCB-fabricage, waardoor nauwkeurige productie-output en efficiënte technische samenwerking met wereldwijde klanten worden gegarandeerd.
Kwaliteitsnorm:Alle op maat gemaakte PCB's worden geproduceerd en geïnspecteerd in volledige overeenstemming met de industriële normen IPC-Klasse 2, waardoor een consistente batchkwaliteit en operationele betrouwbaarheid op de lange termijn worden gegarandeerd.
Wereldwijde service:Wij bieden wereldwijde PCB-offertes, professioneel technisch advies en wereldwijde verzenddiensten voor alle op maat gemaakte Rogers TMM10i hoogfrequente PCB-bestellingen.
Typische toepassingsscenario's
- RF- en microgolfcircuits
- Eindversterkers en combiners
- Filters en koppeling
- Satellietcommunicatiesystemen
- Antennes voor Global Positioning Systems
- Patch-antennes
- Diëlektrische polarisatoren en lenzen
- Chiptesters
Tot slot maakt de 2-laags Rogers TMM10i stijve PCB gebruik van hoogwaardig keramisch thermohardend diëlektrisch composietmateriaal, dat een hoge isotrope Dk-waarde, ultralaag hoogfrequent signaalverlies, op koper afgestemde thermische uitzetting en uitstekende verwerkingscompatibiliteit levert. Gecombineerd met betrouwbare draadverbindingsmogelijkheden en chemische weerstand, biedt deze hoogfrequente PCB een kosteneffectieve, zeer stabiele oplossing voor geavanceerde microgolf- en RF-circuitontwerpen, die op grote schaal worden toegepast in satellietcommunicatie, GPS-positionering en nauwkeurige microgolftestsystemen.
