| Grondstof: | PTFE | Laagtelling: | 2-laags, meerlagig, hybride type |
|---|---|---|---|
| PCB-dikte: | 0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm en 5.0mm, enz. | PCB-grootte: | ≤400mm X 500mm |
| Soldeerselmasker: | Groen, Zwart, Geen kleur enz. | Silkscreen: | Wit, zwart, GEEN zeefdruk enz |
| Kopergewicht: | 0,5 oz, 1 oz, 2 oz | De oppervlakte eindigt: | Blank koper, HASL, ENIG etc. |
| Hoog licht: | Teflon de Hoge Frequentiepcb van PTFE,0.5mm Dikke Hoge Frequentiepcb,PCB van de onderdompelings Gouden Hoge Frequentie |
||

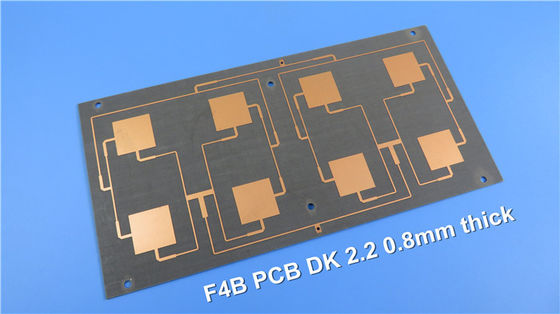

Hoge die Frequentiepcb op PTFE (Teflon) wordt voortgebouwd met 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm dik met Onderdompelingsgoud, Zilver, Tin en OSP
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Hello iedereen,
Vandaag spreken wij over de raad van de de hoge frequentiekring van F4B (PTFE).

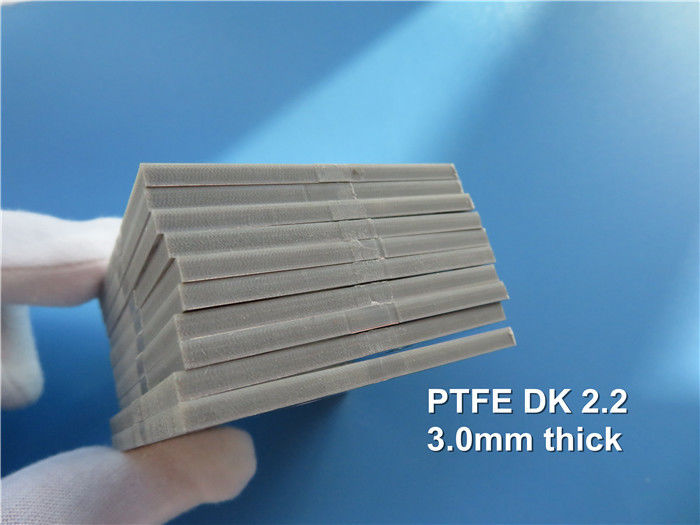

F4B is een reeks PTFE gebaseerde hoge frequentiematerialen die merk van China is. Het heeft voordelen op prijs en kwaliteit in de toepassing van navigatie, radar, satellietcommunicatie, 4G-mededelingen, 5G-mededelingen en dergelijke.
De gemeenschappelijke diëlektrische beschikbare constante is 2,2, 2,55 en 2,65, andere waarde van diëlektrische constanten zijn 2,17, 2,45, 2,75 en 3,0 enz. Beschikbare koper het gewicht is 0.5oz, 1oz en 2oz en 3oz; de dikte van raad strekt zich van 0.17mm uit tot 5.0mm.
| PCB-Vermogen | |
| PCB-materiaal: | PTFE |
| Aanwijzer: | F4B reeks |
| Diëlektrische constante: | 2.2, 2.55 en 2.65 |
| 2.17, 2.45, 2.75 en 3.0 | |
| Laagtelling: | 2 laag, Multilayer, Hybride type |
| Kopergewicht: | 0.5oz, 1oz, 2oz |
| PCB-dikte: | 0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, |
| 1.5mm, 2.0mm, 3.0mm, 4.0mm en 5.0mm, enz. | |
| PCB-Grootte: | ≤400mm X 500mm |
| Soldeerselmasker: | Groen, Zwart, Geen kleur etc…. |
| De oppervlakte eindigt: | Naakte koper, HASL, ENIG enz. |
Wij kunnen u van enige opgeruimde raad, tweezijdige raad, multilayer raad en hybride kringsraad met Fr-4 voorzien.
De gemeenschappelijke kleur van soldeerselmasker is groen, zwart en geen gebruikte kleur.
De oppervlakte eindigt gewoonlijk gebruikt is naakt koper (geen afwerking), van HASL en van de onderdompeling goud.
De basiskleur van F4B-PCB is bruin.
Elektrische eigenschappen van F4B PTFE
| Naam | Beproevingsomstandigheid | Eenheid | Waarde | |||
| Dichtheid | Normale staat | g/ cm3 | 2.1~2.35 | |||
| Vochtigheidsabsorptie | Onderdompeling in het gedistilleerde water van 20±2℃ 24 uren | % | ≤0.02 | |||
| Werkende Temperatuur | High-low temperatuurkamer | ℃ | -50℃~+260℃ | |||
| Warmtegeleidingsvermogen | W/m/k | 0,8 | ||||
|
CTE (typisch) |
0~100℃ (εr: 2.1~2.3) |
ppm/℃ | 25 (x) | |||
| 34 (y) | ||||||
| 252 (z) | ||||||
|
CTE (typisch) |
0~100℃ (εr: 2.3~2.9) |
ppm/℃ | 14 (x) | |||
| 21 (y) | ||||||
| 173 (z) | ||||||
|
CTE (typisch) |
0~100℃ (εr: 2.9~3.5) |
ppm/℃ | 12 (x) | |||
| 15 (y) | ||||||
| 95 (z) | ||||||
| Inkrimpingsfactor | 2 uren in kokend water | % | 0,0002 | |||
| Oppervlakteweerstandsvermogen |
500V Gelijkstroom |
Normale staat | M·Ω | ≥1×104 | ||
| Constante vochtigheid en temperatuur | ≥1×103 | |||||
| Volumeweerstandsvermogen | Normale staat | MΩ.cm | ≥1×106 | |||
| Constante vochtigheid en temperatuur | ≥1×105 | |||||
| Pin Resistance | 500V gelijkstroom | Normale staat | MΩ | ≥1×105 | ||
| Constante vochtigheid en temperatuur | ≥1×103 | |||||
| Oppervlakte diëlektrische sterkte | Normale staat | d=1mm (Kv/mm) | ≥1.2 | |||
| Constante vochtigheid en temperatuur | ≥1.1 | |||||
| Diëlektrische Constante | 10GHZ | εr |
2.20, 2.55, 2.65, 3.0, 3.5 (±2%) |
|||
| Dissipatiefactor | 10GHZ | tgδ | 2.2 | ≤7×10-4 | ||
| 2.55~2.65 | ≤1×10-3 | |||||
| 3.0~3.5 | ≤1.5×10-3 | |||||
Naast F4B-PCB, wij leveren ook de raad van de hoge die frequentiekring gebaseerd=wordt= op het materieel, taconic materiaal van Rogers en Arlon enz. Bijvoorbeeld de lijst hieronder:
ROGERS RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 ENZ.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010;
Taconic tlx-8, tly-5, rf-35TC, tlf-35 enz.
Arlon AD450, AD600 enz.
U bent welkom om ons voor uw onderzoek te contacteren. Dank u voor uw lezing.
