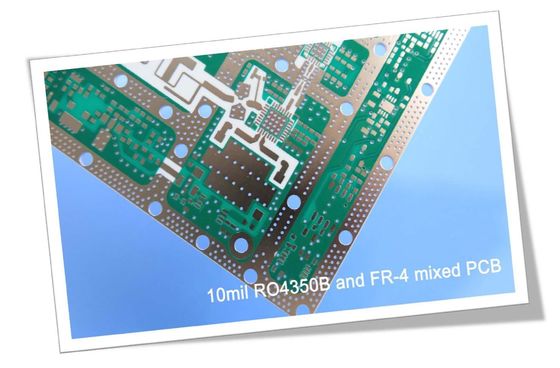

4 laag hybride pcb-plaat gebouwd op Rogers 10mil RO4350B en FR-4
(PCB's zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)
Hallo allemaal.

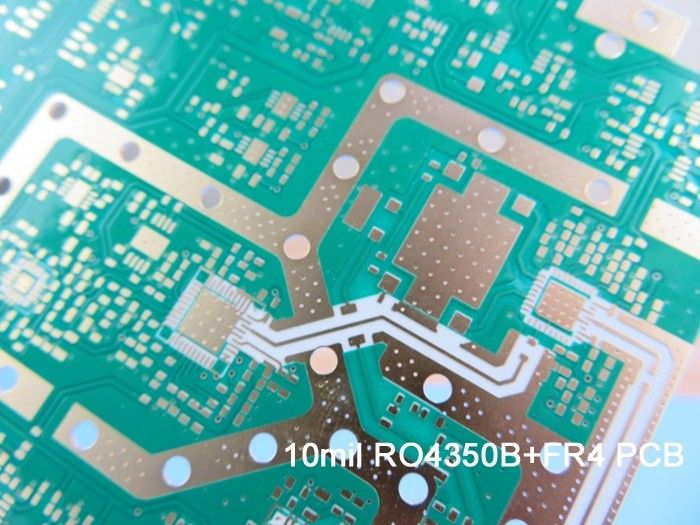

Vandaag hebben we het over 4-laag hoogfrequente PCB gemaakt op 10mil RO4350B geperst met FR-4.
Het bord is ontworpen als een 4-laag structuur, omdat 4-laag relatief eenvoudig is en de kosten beheersbaar zijn, dit is nuttig om een nieuwe markt te openen.
Laten we eens kijken naar de eerste opbouw,
De eerste laag tot de tweede laag is 10 mil RO4350B kernmateriaal, de kern heeft een vaste dikte die erg belangrijk is voor de elektrische lengte van RF-lijnen op het circuitbord,en de andere lagen zijn FR-4 materialenDe binnenste laag is 0,5 gram en de buitenste laag is 1 gram.
De volgende afbeelding is de doorsnede
Elke laag wordt verbonden door gaten, pads en vias zijn met onderdompelingsgoud.

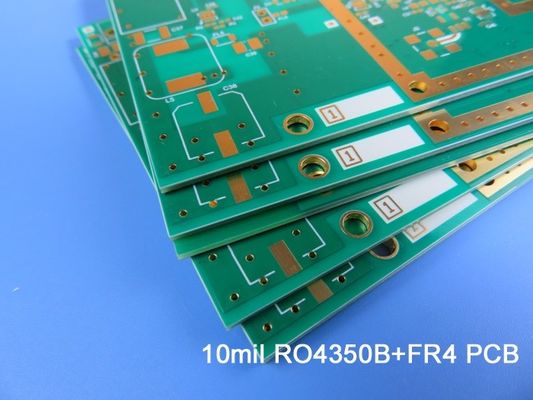

Het tweede bord heeft een speciaal gat in het bord.
De laag 1 en de laag 2 zijn de kern van 10 millimeter. De dieptebeheersboor is gebroken aan de FR-4 zijde.
De toepassingen van 10mil RO4350B hybride PCB zijn breed, zoals voorversterker, radar sensoren, digitale zender en splitter module; GPS-antenne, communicatie relais,analoge zender en 4G-antenne; RF-zender, WiFi-versterker, RFID en attenuator enz.
De voordelen van 10mil RO4350B-hybride PCB's worden in de volgende punten weergegeven.
1) RO4350B vertoont een stabiele dielektrische constante over een breed frequentiebereik.
2) Verbeterde signaalintegratie ten opzichte van de stapels met alle FR4-platen;
3) Verminderde kosten ten opzichte van stapels met alle materiaal met weinig verlies;
4) Profiteer van onze sterke capaciteiten: voldoen aan uw PCB-behoeften van prototype tot massaproductie en IATF 16949 (2016), ISO14001 (2015),ISO9001 (2015) en UL gecertificeerde fabriek garandeert uw kwaliteit.
Dank u voor het lezen, u kunt contact met ons opnemen voor onze RF PCB vragen.
Bijlage: Onze PCB-capaciteit 2021
| Parameter |
Waarde |
| Aantal lagen |
1-32 |
| Substraatmateriaal |
FR-4 ((inclusief High Tg 170, High CTI>600V); op basis van aluminium; op basis van koper; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 enz.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002,NT1vervaardiging..; Taconic TLX-8, TLY-5, RF-35TC, TLF-35 enz.; Arlon AD450, AD600 enz.; PTFE F4B DK2.2, DK2.65 enz.; Polyimide en PET. |
| Maximale grootte |
Vliegtest: 900*600mm, bevestigingstest 460*380mm, geen test 1100*600mm |
| Toelating van de raad van bestuur |
±0.0059" (0.15 mm) |
| PCB-dikte |
0.0157" - 0.3937" (0.40mm--10.00mm) |
| Dikte Tolerantie ((T≥0,8 mm) |
± 8% |
| Dikte Tolerantie ((t<0,8 mm) |
± 10% |
| Isolatielaagdikte |
0.00295" - 0.1969" (0.075mm-5.00mm) |
| Minimum spoor |
0.003" (0,075 mm) |
| Minimale ruimte |
0.003" (0,075 mm) |
| Buitenste koperdikte |
35 μm-420 μm (1 oz-12 oz) |
| Inwendige koperdikte |
17 μm-350 μm (0,5 oz - 10 oz) |
| Boorgat (mechanisch) |
0.0059" - 0.25" (0.15mm - 6.35mm) |
| Afgerond gat (mechanisch) |
0.0039"-0.248" (0.10mm-6.30mm) |
| DiameterTolerantie (mechanisch) |
0.00295" (0.075mm) |
| Registratie (mechanisch) |
0.00197" (0,05mm) |
| Afmetingsgraad |
12:1 |
| Type soldeermasker |
LPI |
| Min Soldermask Bridge |
0.00315" (0,08mm) |
| Min Soldermask Clearance |
0.00197" (0,05mm) |
| Plug via Diameter |
0.0098" - 0.0236" (0.25mm-0.60mm) |
| Tolerantie voor impedantieregeling |
± 10% |
| Oppervlakte afwerking |
HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gouden Vinger |
