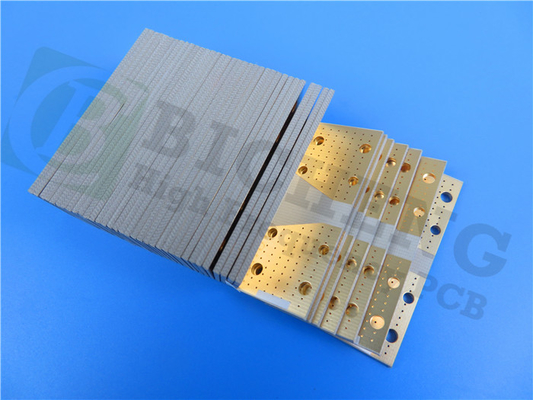

Rogershf PCB op RT/Duroid 6002 120mil 3.048mm DK2.94 met Onderdompelingsgoud wordt voortgebouwd voor Machts dieBackplanes
(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Het materiaal van de Rogersrt/duroid 6002 microgolf was het eerste diëlektrische constantelaminaat met beperkte verliezen en lage om superieure elektrische en mechanische eigenschappen aan te bieden essentieel in het ontwerpen van complexe microgolfstructuren die mechanisch betrouwbaar en elektrisch stabiel zijn.
De thermische coëfficiënt van diëlektrische constante is uiterst - laag van -55℃ aan +150℃ die de ontwerpers van filters verstrekt, oscillatoren en vertragingslijnen de elektrostabiliteit nodig in de veeleisende toepassingen van vandaag.
Een lage z-ascoëfficiënt van thermische uitbreiding (CTE) verzekert uitstekende betrouwbaarheid van geplateerd door gaten. RT/duroid zijn 6002 die materialen met succes temperatuur geweest (- 55℃ AAN 125℃) wordt gecirkeld voor meer dan 5000 cycli zonder enig via mislukking.
De uitstekende dimensionale stabiliteit (0,2 tot 0,5 mils/duim) wordt bereikt door coëfficiënt de van X en y-van uitbreiding aan koper aan te passen. Dit elimineert vaak dubbele ets om strakke positionele tolerantie te bereiken.
De lage trekdiemodulus (X, Y) vermindert zeer de spanning wordt toegepast om verbindingen te solderen en laat de uitbreiding van het laminaat toe om door een minimumhoeveelheid laag CTE-metaal (6 ppm/℃) worden beperkt verdere stijgende oppervlakte opzetten betrouwbaarheid.
Toepassingen in het bijzonder de geschikt voor de unieke eigenschappen van het materiaal van RT/duroid 6002 omvatten vlakke en non-planar structuren dergelijke antennes, complexe mutli-laag kringen met tussenlaagverbindingen, en microgolfkringen voor ruimtevaartontwerpen in vijandige milieu's.
Typische toepassingen:
1. Straal die netwerken vormen
2. Het commerciële vermijden van de luchtvaartlijnbotsing
3. Hoge betrouwbaarheids complexe multi-layer kringen
4. Machtsbackplanes
PCB-Specificaties
| PCB-GROOTTE |
95 x 79 mm=1PCS |
| RAADStype |
Tweezijdige PCB |
| Aantal Lagen |
2 lagen |
| De oppervlakte zet Componenten op |
JA |
| Door Gatencomponenten |
Nr |
| LAAGopeenstapeling |
koper - 18um (0,5 oz) de HOOGSTE laag van +plate |
| RT/duroid 6002 3.048mm |
| koper - 18um (0,5 oz) de laag van +plate BOT |
| TECHNOLOGIE |
|
| Minimumspoor en Ruimte: |
6 mil/7 mil |
| Minimum/Maximumgaten: |
0,4 mm/5,6 mm |
| Aantal Verschillende Gaten: |
3 |
| Aantal Boorgaten: |
325 |
| Aantal Gemalen Groeven: |
0 |
| Aantal Interne Knipsels: |
1 |
| Impedantiecontrole: |
nr |
| Aantal van Gouden vinger: |
0 |
| RAADSmateriaal |
|
| Glas Epoxy: |
RT/duroid 6002 3.048mm |
| Definitieve externe folie: |
1 oz |
| Definitieve interne folie: |
1 oz |
| Definitieve hoogte van PCB: |
3,1 mm ±0.3 |
| PLATEREN EN DEKLAAG |
|
| De oppervlakte eindigt |
Onderdompelings gouden (37,1%) 0.05µm meer dan 3µm nikkel |
| Het soldeerselmasker is van toepassing: |
BOVENKANT en Bodem, 12micron-Minimum |
| De Kleur van het soldeerselmasker: |
Groen, psr-2000GT600D, Taiyo Supplied. |
| Het Type van soldeerselmasker: |
LPSM |
| CONTOUR/CUTTING |
Het verpletteren |
| Het MERKEN |
|
| Kant van Componentenlegende |
BOVENKANT en Bodem. |
| Kleur van Componentenlegende |
Wit, ijr-4000 MW300, Taiyo-merk |
| Fabrikant Name of Embleem: |
Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA |
Geplateerd door gat (PTH), minimumgrootte 0.3mm. |
| FLAMIBILITY CLASSIFICATIE |
De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie |
|
| Overzichtsdimensie: |
0,0059“ |
| Raadsplateren: |
0,0029“ |
| Boortolerantie: |
0,002“ |
| TEST |
100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied |
Wereldwijd, globaal. |
Gegevensblad van Rogers 6002 (RT/duroid 6002)
| RT/duroid 6002 Typische Waarde |
| Bezit |
RT/duroid 6002 |
Richting |
Eenheden |
Voorwaarde |
Testmethode |
| Diëlektrische Constante, εProcess |
2.94±0.04 |
Z |
|
10 GHz/23℃ |
Ipc-tm-650 2.5.5.5 |
| Diëlektrische Constante, εDesign |
2.94 |
|
|
8GHz aan 40 GHz |
De differentiële Methode van de Faselengte |
| Dissipatiefactor, tanδ |
0,0012 |
Z |
|
10 GHz/23℃ |
Ipc-tm-650 2.5.5.5 |
| Thermische Coëfficiënt van ε |
+12 |
Z |
ppm/℃ |
10 GHz 0℃-100℃ |
Ipc-tm-650 2.5.5.5 |
| Volumeweerstandsvermogen |
106 |
Z |
Mohm.cm |
A |
ASTM D 257 |
| Oppervlakteweerstandsvermogen |
107 |
Z |
Mohm |
A |
ASTM D 257 |
| Trekmodulus |
828(120) |
X, Y |
MPa (kpsi) |
23℃ |
ASTM D 638 |
| Uiteindelijke Spanning |
6.9 (1,0) |
X, Y |
MPa (kpsi) |
| Uiteindelijke Spanning |
7.3 |
X, Y |
% |
| Samenpersende Modulus |
2482(360) |
Z |
MPa (kpsi) |
|
ASTM D 638 |
| Vochtigheidsabsorptie |
0,02 |
|
% |
D48/50 |
Ipc-tm-650 2.6.2.1
ASTM D 570 |
| Warmtegeleidingsvermogen |
0,6 |
|
W/m/k |
80℃ |
ASTM C518 |
Coëfficiënt van Thermische Uitbreiding
(- 55 tot 288℃) |
16
16
24 |
X
Y
Z |
ppm/℃ |
23℃/50% relatieve vochtigheid |
Ipc-tm-650 2.4.41 |
| Td |
500 |
|
℃ TGA |
|
ASTM D 3850 |
| Dichtheid |
2.1 |
|
gm/cm3 |
|
ASTM D 792 |
| Specifieke Hitte |
0,93 (0,22) |
|
j/g/k
(BTU/ib/OF) |
|
Berekend |
| Koperschil |
8.9 (1,6) |
|
Ibs/in. (N/mm) |
|
Ipc-tm-650 2.4.8 |
| Brandbaarheid |
V-0 |
|
|
|
UL 94 |
| Loodvrij Procescompatibel systeem |
Ja |
|
|
|
|
