Grondstof: | Tly-3 | Laagtelling: | 2 lagen |
---|---|---|---|
PCB-grootte: | 100 x 90mm=1PCS | PCB-dikte: | 0.8mm |
Silkscreen: | wit | Kopergewicht: | 0.5oz |
De oppervlakte eindigt: | onderdompelingsgoud | ||
Markeren: | Lichtgewichtmededeling PCB,100x90mm Mededeling PCB,100x90mm 2 Opgeruimde PCB |

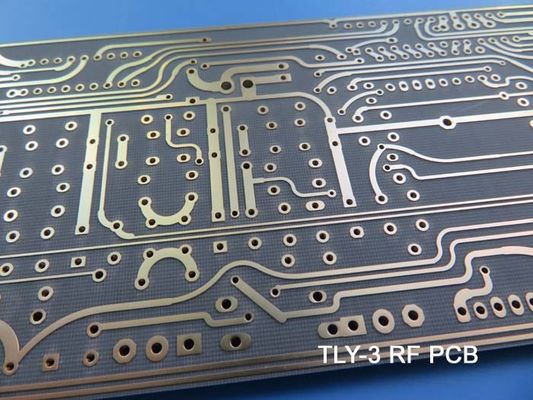

Taconic hoogfrequente printplaatGebouwd opTLY-3 30 mil 0,762 mmMet onderdompelingsgoudvoor satelliet-/mobiele communicatie
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
Taconic TLY-laminaten zijn een soort low-loss laminaten.Ze zijn vervaardigd met zeer lichtgewicht geweven glasvezel en zijn vormstabieler dan met gehakte vezels versterkte PTFE-composieten.De geweven matrix levert een mechanisch stabieler laminaat op dat geschikt is voor productie in grote volumes.De lage dissipatiefactor maakt een succesvolle inzet mogelijk voor autoradartoepassingen die zijn ontworpen op 77 GHz, evenals andere antennes in millimetergolffrequenties.
De diëlektrische constante is zo laag als 2,17-2,20 +/-0,02, en de dissipatiefactor is zo laag als 0,0009.
Gegevensblad van Taconic TLY-materiaal
TLY TYPISCHE WAARDEN | |||||
Eigendom | Test methode | Eenheid | Waarde | Eenheid | Waarde |
DK op 10 GHz | IPC-650 2.5.5.5 | 2.2 | 2.2 | ||
Df op 10 GHz | IPC-650 2.5.5.5 | 0,0009 | 0,0009 | ||
Vochtopname | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
Diëlektrische storing | IPC-650 2.5.6 | kV | >45 | kV | >45 |
Diëlektrische sterkte | ASTM D 149 | V/mil | 2.693 | V/mil | 106.023 |
Volumeweerstand | IPC-650 2.5.17.1 (na verhoogde temp.) | Mohm/cm | 1010 | Mohm/cm | 1010 |
Volumeweerstand | IPC-650 2.5.17.1 (na vochtigheid) | Mohm/cm | 1010 | Mohm/cm | 109 |
Oppervlakte weerstand | IPC-650 2.5.17.1 (na verhoogde temp.) | Mohms | 108 | Mohms | 108 |
Oppervlakte weerstand | IPC-650 2.5.17.1 (na vochtigheid) | Mohms | 108 | Mohms | 108 |
Buigsterkte (MD) | IPC-650 2.4.4 | psi | 14.057 | N/mm2 | 96,91 |
Buigkracht(CD) | IPC-650 2.4.4 | psi | 12.955 | N/mm2 | 89.32 |
Peel Stength (½ oz.ed koper) | IPC-650 2.4.8 | Ib./inch | 11 | N/mm | 1.96 |
Peel Stength (1 oz.CL1 koper) | IPC-650 2.4.8 | Ib./inch | 16 | N/mm | 2.86 |
Schilsterkte (1 oz..CV1 koper) | IPC-650 2.4.8 | Ib./inch | 17 | N/mm | 3.04 |
Schil sterkte | IPC-650 2.4.8 (na verhoogde temp.) | Ib./inch | 13 | N/mm | 2.32 |
Young's modulus (MD) | ASTM D 3039/IPC-650 2.4.19 | psi | 1,4 x 106 | N/mm2 | 9,65 x 103 |
Poisson-verhouding (MD) | ASTM D 3039/IPC-650 2.4.19 | 0,21 | 0,21 | ||
Warmtegeleiding | ASTM F 433 | W/M*K | 0,22 | W/M*K | 0,22 |
Dimensionale stabiliteit (MD, 10mil) | IPC-650 2.4.39 (gem. na bakken en thermische belasting) | mil/inch | -0,038 | -0,038 | |
Dimensionale stabiliteit (CD, 10mil) | IPC-650 2.4.39 (gem. na bakken en thermische belasting) | mil/inch | -0,031 | -0,031 | |
Dichtheid (soortelijk gewicht) | ASTM D 792 | gram/cm3 | 2.19 | gram/cm3 | 2.19 |
CTE(X-as)(25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 26 | ppm/℃ | 26 |
CTE(Y-as)(25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 15 | ppm/℃ | 15 |
CTE(Z-as)(25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 217 | ppm/℃ | 217 |
NASA-uitgassing (% TML) | 0.01 | 0.01 | |||
NASA-uitgassing (% CVCM) | 0.01 | 0.01 | |||
NASA-uitgassing (% WVR) | 0.00 | 0.00 | |||
UL-94 ontvlambaarheidsclassificatie | UL-94 | V-0 | V-0 |
Het gebruik van hoogwaardige materialen in elektronische apparaten en systemen kan hun functionaliteit en betrouwbaarheid aanzienlijk verbeteren, wat leidt tot een reeks voordelen in verschillende industrieën.Een van die materialen is een vormvast en vochtarm absorberend substraat met laag diëlektrisch verlies en een hoge koperafpelsterkte.Deze kenmerken maken het een ideale keuze voor toepassingen in autoradar, satelliet-/mobiele communicatie, eindversterkers, LNB's, LNA's, LNC's en ruimtevaart.
Bovendien zorgt de uniforme en consistente diëlektrische constante van dit materiaal voor nauwkeurige en voorspelbare signaalprestaties, wat essentieel is in geavanceerde communicatiesystemen.Bovendien biedt de laserablatiemogelijkheid een hoge mate van precisie en flexibiliteit in het fabricageproces, waardoor complexe en ingewikkelde circuitontwerpen kunnen worden gemaakt.Over het algemeen reiken de voordelen van het gebruik van dit materiaal verder dan de technische prestatiekenmerken, omdat het ook aanzienlijke kostenbesparende voordelen kan bieden vanwege de betrouwbaarheid en duurzaamheid op lange termijn in zware bedrijfsomstandigheden.
Bovendien is het gebruik van dit materiaal bijzonder voordelig in Ka-, E- en W-bandtoepassingen, die hoogfrequente capaciteiten en laag signaalverlies vereisen.Deze frequentiebereiken worden gebruikt in verschillende communicatiesystemen, waaronder satelliet- en mobiele communicatie, waarbij weinig verlies en hoge efficiëntie cruciaal zijn voor een betrouwbare en efficiënte overdracht van gegevens.Bovendien maakt de hoge koperafpelsterkte van het materiaal het een uitstekende keuze voor eindversterkers, die een hoge thermische geleidbaarheid en robuuste mechanische eigenschappen vereisen.De combinatie van zijn unieke kenmerken maakt het een ideale keuze voor een breed scala aan toepassingen, van consumentenelektronica tot geavanceerde communicatiesystemen en ruimtevaarttechnologie.
PCB-specificaties
PCB-GROOTTE | 100x90mm = 1 STUKS |
BOARD TYPE | Dubbelzijdige printplaat |
Aantal lagen | 2 lagen |
Componenten voor opbouwmontage | JA |
Doorlopende componenten | NEE |
LAAG OPSTAPELEN | koper ------- 18um(0.5 oz)+plaat TOP laag |
TLY-3 0,762 mm | |
koper ------- 18um(0.5 oz) + plaat BOT Laag | |
TECHNOLOGIE | |
Minimale tracering en ruimte: | 4 mil / 4 mil |
Minimale / maximale gaten: | 0,4 mm |
Aantal verschillende gaten: | 1 |
Aantal boorgaten: | 1 |
Aantal gefreesde sleuven: | 0 |
Aantal interne uitsparingen: | 0 |
Impedantiecontrole: | Nee |
Aantal Gouden vinger: | 0 |
BOARD MATERIAAL | |
Glas Epoxy: | TLY-3 0,762 mm |
Eindfolie extern: | 1 ons |
Eindfolie intern: | NVT |
Definitieve hoogte van PCB: | 0,8mm ±0,1 |
PLATEN EN COATEN | |
Oppervlakteafwerking | Onderdompelingsgoud (31%) |
Soldeermasker van toepassing op: | NEE |
Kleur soldeermasker: | NVT |
Type soldeermasker: | NVT |
CONTOUR/SNIJDEN | Routing |
MARKERING | |
Kant van componentlegenda | Bovenzijde |
Kleur van componentlegenda | wit |
Fabrikantnaam of logo: | Gemarkeerd op het bord in een dirigent en legenda FREE AREA |
VIA | NVT |
BRANDBAARHEIDSBEOORDELING | UL 94-V0 Goedkeuring MIN. |
AFMETING TOLERANTIE | |
Overzicht Dimensie: | 0.0059" |
Bordbeplating: | 0,0029" |
boor tolerantie: | 0,002" |
TEST | 100% elektrische test vóór verzending |
TYPE KUNSTWERK TE GELEVEREN | e-mailbestand, Gerber RS-274-X, PCBDOC enz |
SERVICEGEBIED | Wereldwijd, wereldwijd. |
