Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Grondstof: | Tlf-35 | Laagtelling: | 2 lagen |
---|---|---|---|
PCB-dikte: | 1,6 mm | PCB-grootte: | 165 x 50mm=1PCS |
Silkscreen: | wit | Kopergewicht: | 1oZ |
De oppervlakte eindigt: | onderdompelingsgoud | ||
Markeren: | Tlf-35A rf-de Raad van PCB,1.6mm rf de Raad van PCB |

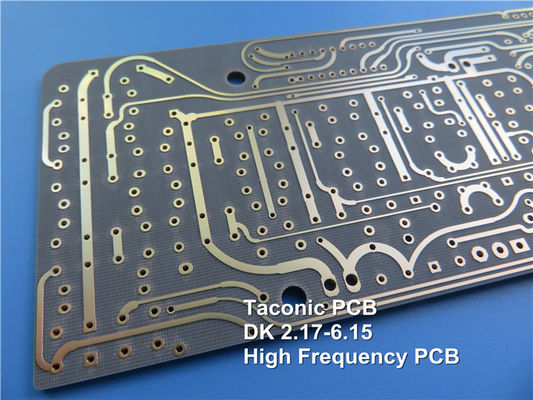

TaconischRF PCB Gemaakt opTLF-35 60mil 1.524mmMet onderdompelingsgoudvoor mixer, filters en koppelingenetc.
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
TLF-35A is een ander type goedkoop RF-materiaal.Het is de beste keuze voor goedkope commerciële microgolf- en radiofrequentietoepassingen met een hoog volume.TLF-35A heeft een uitstekende afpelsterkte voor 1/2 ounce en 1 ounce koper (zelfs in vergelijking met standaard epoxymaterialen), een cruciaal aspect wanneer nabewerking vereist is.
De ultra lage vochtabsorptiesnelheid en lage dissipatiefactor van TLF-35A minimaliseert faseverschuiving met frequentie.TLF-35A is maatvast door het gebruik van geweven stoffen in het ontwerp.TLF-35A-basismaterialen vertonen een ontvlambaarheid van V-0 en zijn getest in overeenstemming met IPC-TM-650.
Gegevensblad van Taconic TLF-35
TLF-35-xxxx-A TYPISCHE WAARDEN | |||||
Eigendom | Test methode | Eenheden | Waarde | Eenheden | Waarde |
Diëlektrische constante op 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 3,50 ± 0,05 | 3,50 ± 0,05 | ||
Dissipatiefactor bij 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0016 | 0,0016 | ||
Dissipatiefactor bij 10 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0022 | 0,0022 | ||
Waterabsorptie | IPC-TM 650 2.6.2.1 | % | 0.03 | % | 0.03 |
Schilsterkte (1oz koper) | IPC-TM 650 2.4.8 | Lbs./lineaire inch | 10 | M/mm | 1.8 |
Volumeweerstand | IPC-TM 650 2.5.17.1 | Mohm.cm | 2,0 x 109 | Mohm.cm | 2,0 x 109 |
Oppervlakte weerstand | IPC-TM 650 2.5.17.1 | Mohm | 3,0 x 108 | Mohm | 3,0 x 108 |
Buigsterkte in de lengterichting | IPC-TM 650 2.4.4 | psi | 13.000 | M/mm2 | 90 |
Buigsterkte dwars | IPC-TM 650 2.4.4 | psi | 13.000 | M/mm2 | 90 |
Warmtegeleiding | IPC-TM 650 2.4.50 | W/m/K | 0,37 | W/m/K | 0,37 |
xyCTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
z CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
Ontvlambaarheid | UL-94 | V-0 | V-0 |
TFL-35A heeft een lage diëlektrische constante van 3,5 +/-0,05, een lage dissipatiefactor van 0,002.
TLF-35 PCB's zijn een kosteneffectieve optie voor een breed scala aan toepassingen en bieden uitstekende afpelsterkte, uitzonderlijk lage DF en lage vochtopname.
Met hun zeer hoge thermische betrouwbaarheid zijn TLF-35 PCB's een ideale keuze voor gebruik in krachtige versterkers, TMA's, TMB's en LNA's.
Deze borden zijn ook zeer geschikt voor gebruik in repeaters, waar ze door hun lage kosten en betrouwbare prestaties een uitstekende keuze zijn voor signaalversterking en -overdracht.
TLF-35 PCB's worden vaak gebruikt in passieve componenten zoals filters, koppelingen, splitters, combiners en mixers, waar hun lage DF en hoge betrouwbaarheid zorgen voor optimale signaalprestaties.
Bovendien worden TLF-35 PCB's gebruikt in medische scanners vanwege hun lage vochtopname en hoge thermische betrouwbaarheid, waardoor ze een ideale keuze zijn voor gebruik in een klinische omgeving.
TLF-35 PCB's worden ook gebruikt in antennetoepassingen, waar ze door hun uitstekende afpelsterkte en lage kosten een populaire keuze zijn voor betrouwbare signaalontvangst en -overdracht.
PCB-specificaties
PCB-GROOTTE | 165x50mm = 1 STUKS |
BOARD TYPE | Dubbelzijdige printplaat |
Aantal lagen | 2 lagen |
Componenten voor opbouwmontage | JA |
Doorlopende componenten | NEE |
LAAG OPSTAPELEN | koper ------- 35um(1 oz)+plaat TOP laag |
TLF-35 1.524mm | |
koper ------- 35um(1oz) + plaat BOT Laag | |
TECHNOLOGIE | |
Minimale tracering en ruimte: | 14 mil / 14 mil |
Minimale / maximale gaten: | 0,4 mm / 2,5 mm |
Aantal verschillende gaten: | 0 |
Aantal boorgaten: | 0 |
Aantal gefreesde sleuven: | 0 |
Aantal interne uitsparingen: | 0 |
Impedantiecontrole: | Nee |
Aantal Gouden vinger: | 0 |
BOARD MATERIAAL | |
Glas Epoxy: | TLF-35 1.524 mm |
Eindfolie extern: | 1,5 ons |
Eindfolie intern: | NVT |
Definitieve hoogte van PCB: | 1,6 mm ±10% |
PLATEN EN COATEN | |
Oppervlakteafwerking | Onderdompeling goud |
Soldeermasker van toepassing op: | NEE |
Kleur soldeermasker: | NVT |
Type soldeermasker: | NVT |
CONTOUR/SNIJDEN | Routing |
MARKERING | |
Kant van componentlegenda | NVT |
Kleur van componentlegenda | wit |
Fabrikantnaam of logo: | Gemarkeerd op het bord in een conducteur en leged FREE AREA |
VIA | NVT |
BRANDBAARHEIDSBEOORDELING | UL 94-V0 Goedkeuring MIN. |
AFMETING TOLERANTIE | |
Overzicht Dimensie: | 0.0059" |
Bordbeplating: | 0,0029" |
boor tolerantie: | 0,002" |
TEST | 100% elektrische test vóór verzending |
TYPE KUNSTWERK TE GELEVEREN | e-mailbestand, Gerber RS-274-X, PCBDOC enz |
SERVICEGEBIED | Wereldwijd, wereldwijd. |
