Tlx-7 beëindigen 2 lagen 1 oz koperhasl dimensioneel de Stal van PCB
  • Naam
  • Naam

Tlx-7 beëindigen 2 lagen 1 oz koperhasl dimensioneel de Stal van PCB

MOQ: 1pcs
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-031.V1.0
Basismateriaal:
TLX-7
Laagtelling:
2 lagen
PCB-dikte:
1,6 mm
PCB-grootte:
92 x 92 mm = 1 PCS
Soldeerselmasker:
Groen
Silkscreen:
Wit
Kopergewicht:
1oZ
De oppervlakte eindigt:
HASL
Markeren:

2 beëindigen de lagen van HASL PCB

,

1 beëindigen oz Koperhasl PCB

,

1 oz PCB van de Koper van Dubbele Laag

Productbeschrijving



 TLX-7 62mil 1.575mmMet onderdompeling zilvervoor Power Splitter

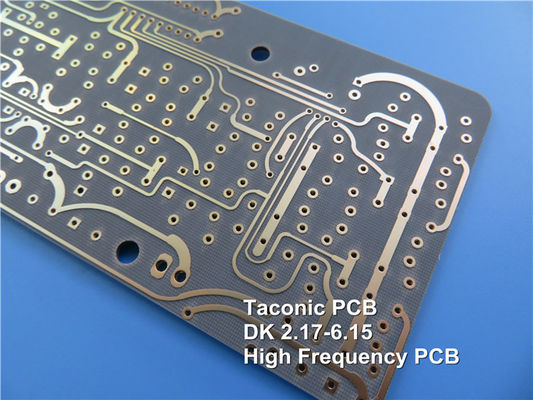

(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)



TLX biedt betrouwbaarheid in een breed scala aan RF-toepassingen.Het is geschikt voor laag laag aantal microgolven ontwerpen.



TLX is een PTFE-gebaseerd glasvezellaminaat, ideaal voor gebruik in radarsystemen, mobiele communicatie, microgolftestapparatuur, microgolftransmissieapparaten en RF-componenten.



DK TLX-7

Type DK
TLY-5A 2.17
TLY-5 2.20
TLY-3 2.33
TLT-0 TLX-0 2.45
TLT-9 TLX-9 2.50
TLT-8 TLX-8 2.55
TLT-7 TLX-7 2.60
TLT-6 TLX-6 2.65
TLE-95 2.95
TLC-27 2.75
TLC-30 RF-30 3.00
TLC-32 3.20
TLF-35 3.50
TLF-35-xxxx-A 3.50
RF-35 RF-35A2 3.50
TRF-41 4.10
TRF-43 4.30
TRF-45 4.50
RF-60A 6.15
CER-10 10




TLX is een werkpaard in de RF-microgolfsubstraatwereld, waar de glasvezel mechanische versterking biedt waar een substraat zware omgevingen ondergaat, zoals:versnelling van het kruipen van PCB's die aan een behuizing zijn geboeid en die tijdens de lancering in de ruimte hoge trillingen ondervinden, blootstelling aan hoge temperaturen in motormodules, stralingsweerstand in de ruimte,antenne voor oorlogsschepen die in extreme omgevingen op zee leven en een substraat voor hoogtemeters die een breed temperatuurbereik zien tijdens de vlucht.



Er zijn TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) en TLX-6 (dk2.65) in de TLX-familie.TLX-9 varieert van 0.05mm tot 6.35mm (2mil - 250mil), TLX-8 varieert van 0.064mm tot 6.35mm (2.5mil tot 250mil), TLX-7 varieert van 0.089mm tot 6.35mm (3.5mil - 250mil), TLX-6 varieert van 0.089mm tot 6.35mm (3.5mil tot 250mil).



Voordelen:

1Uitstekende mechanische en thermische eigenschappen

2. Lage en stabiele DK

3Dimensioneel stabiel.

4. lage vochtopname

5. UL 94 V-O-classificatie

6Strikt gecontroleerde DK

7. lage DF

8. Voor laag laaggetal microgolfontwerpen



De toepassingen zijn antennes, koppelers, splitters, combinatoren, versterkers, mixers, filters, passieve componenten



PCB-specificaties

PCB-grootte 92 x 92 mm = 1 PCS
BOARD-TYPE Double-sided PCB
Aantal lagen 2 lagen
Op het oppervlak gemonteerde componenten - Jawel.
Door middel van gaten - Nee.
LAYER STACK koper ------- 35um ((1 oz) + plaat TOP-laag
TLX-7 1,575 mm
koper ------- 35um ((1 oz) + plaat BOT-laag
Technologie
Minimaal spoor en ruimte: 10 mil / 10 mil
Minimale / maximale gaten: 0.3 mm
Aantal verschillende gaten: 1
Aantal boorgaten: 1
Aantal geslepen gletsjes: 0
Aantal interne uitsnijdingen: 0
Impedantieregeling: - Nee.
Aantal gouden vingers: 0
Materiaal voor het bord
Glas epoxy: TLX-7 1,575 mm
Eindfolie externe: 1.5 oz
Eindfolie intern: N/A
Eindhoogte van PCB: 1.6 mm ± 10%
Gelaagd en bekleed
Oppervlakte afwerking Zilver met onderdompeling
Soldeermasker: Hoogte
Kleur van het soldeermasker: Groen
Type soldeermasker: N/A
CONTOUR/SNIJTING Routing
Markering
Zijde van de legende van het onderdeel Hoogte
Kleur van de component Legende Wit
Naam of logo van de fabrikant: Op het bord gemarkeerd in een dirigent en met benen Vrije zone
VIA Geplaatst door gaten ((PTH), 0,3 mm
Vlambaarheidsklasse Uitsluitend voor voertuigen met een voertuigvergunning.
DIMENSIE-TOLERANTIE
Omvang van de contour: 0.0059"
Platenplatering: 0.0029"
Tolerantie van de boor: 0.002"
TEST 100% elektrische test voorafgaand aan verzending
Type van te leveren kunstwerk e-mailbestand, Gerber RS-274-X, PCBDOC enz.
Dienstverlening Wereldwijd, wereldwijd.
