RF-35TC 0,8 mm RF PCB-bord
  • Naam
  • Naam
  • Naam

RF-35TC 0,8 mm RF PCB-bord

MOQ: 1pcs
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-026.V1.0
Basismateriaal:
Rf-35TC
Aantal lagen:
2 lagen
PCB-grootte:
90 x 45mm=1PCS
PCB-dikte:
0.8mm
Soldeermasker:
Groen
Zilkscherm:
Wit
Koperen gewicht:
1 oz
Oppervlakte afwerking:
ENIG
Markeren:

0.8mm rf de Raad van PCB

,

1oz rf-de Raad van PCB

Productbeschrijving



Taconische hoogfrequente PCB'sGebouwd opRF-35TC 30mil 0,762mmMet zwart soldaatmaskervoor antennes

(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)



RF-35TC is een type hoogfrequentiemateriaal van Taconic. This material is best suited for high power applications where every 1/10th of a dB is critical and the PCB substrate is expected to diffuse heat away from both transmission lines and surface mount components such as transistors.



RF-35TC is een op PTFE gebaseerd, keramisch gevuld glasvezel substraat.geel of een stijgende drift in dielectrische constante en dissipatiefactor zoals de concurrenten van synthetisch rubber (koolwaterstoffen).



Dit laminaat heeft een lage diëlektrische constante van 3,50 en een extreem lage Df van 0.0011Het biedt een lage dissipatiefactor met een hoge thermische geleidbaarheid en bindt zeer goed aan koper met een laag profiel, waardoor het inbrengverlies verder wordt verminderd.



Voor antennes, satellieten, filters, koppelers en vermogenversterkers zijn de RF-35TC-laminaat perfect.



PCB-specificaties

PCB-grootte 90 x 45 mm = 1 stuks
BOARD-TYPE Double-sided PCB
Aantal lagen 2 lagen
Op het oppervlak gemonteerde componenten - Jawel.
Door middel van gaten - Jawel.
LAYER STACK koper ------- 35um ((1 oz) + plaat TOP-laag
RF-35TC 0,762 mm
koper ------- 35um ((1 oz) + plaat BOT-laag
Technologie
Minimaal spoor en ruimte: 4 mil / 5 mil
Minimale / maximale gaten: 0.4 mm / 5,5 mm
Aantal verschillende gaten: 9
Aantal boorgaten: 21
Aantal geslepen gletsjes: 1
Aantal interne uitsnijdingen: 1
Impedantieregeling: - Nee.
Aantal gouden vingers: 0
Materiaal voor het bord
Glas epoxy: RF-35TC 0,762 mm
Eindfolie externe: 1.5 oz
Eindfolie intern: N/A
Eindhoogte van PCB: 0.8 mm ± 0.1
Gelaagd en bekleed
Oppervlakte afwerking ENIG
Soldeermasker: TOP, 12 micron Minimum
Kleur van het soldeermasker: Groen, PSR-2000GT600D, Taiyo geleverd.
Type soldeermasker: LPSM
CONTOUR/SNIJTING Routing
Markering
Zijde van de legende van het onderdeel Top
Kleur van de component Legende Wit, IJR-4000 MW300, merk Taiyo
Naam of logo van de fabrikant: Op het bord gemarkeerd in een dirigent en met benen Vrije zone
VIA Geplaatst door een gat ((PTH), minimale grootte 0,4 mm.
Vlambaarheidsklasse Uitsluitend voor voertuigen met een voertuigvergunning.
DIMENSIE-TOLERANTIE
Omvang van de contour: 0.0059"
Platenplatering: 0.0029"
Tolerantie van de boor: 0.002"
TEST 100% elektrische test voorafgaand aan verzending
Type van te leveren kunstwerk e-mailbestand, Gerber RS-274-X, PCBDOC enz.
Dienstverlening Wereldwijd, wereldwijd.

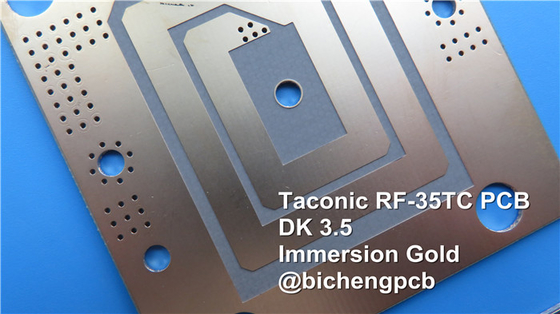

RF-35TC 0,8 mm RF PCB-bord 0



Gegevensblad van RF-35TC

RF-35TC Typische waarden
Vastgoed Testmethode Eenheid Waarde Eenheid Waarde
DK @10 GHz IPC-650 2.5.5.5.1 (gewijzigd)   3.5   3.5
Tc.k(-30 tot 120°C) IPC-650 2.5.5.5.1 (gewijzigd) ppm 24 ppm 24
Df @10 GHz IPC-650 2.5.5.5.1 (gewijzigd)   0.0011   0.0011
Dielectrische afbraak IPC-650 2.5.6 (in het vliegtuig, twee pinnen in olie) kV 56.7 kV 56.7
Dielectrische sterkte ASTM D 149 ((Door het vlak) V/mil 570 V/mm 22,441
Arcweerstand IPC-650 2.5.1 - Een seconde. 304 - Een seconde. 304
Vochtopname IPC-650 2.6.2.1 % 0.05 % 0.05
Flexurale sterkte (MD) ASTM D 790/IPC-650 2.4.4 PSI 12,900 N/mm2 88.94
Flexurale sterkte (CD) ASTM D 790/IPC-650 2.4.4 PSI 11,700 N/mm2 80.67
Tensile sterkte (MD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 9,020 N/mm2 62.19
Tensile sterkte (CD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 7,740 N/mm2 53.37
Verlenging bij breuk (MD) ASTM D 3039/IPC-TM-650 2.4.19 % 1.89 N/mm 1.89
Verlenging bij breuk (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1.7 % 1.7
Young's Modulus (MD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 667,000 N/mm2 4,599
Young's Modulus (CD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 637,000 N/mm2 4,392
Poisson's ratio (MD) ASTM D 3039/IPC-TM-650 2.4.19   0.18   0.18
Poisson's ratio (CD) ASTM D 3039/IPC-TM-650 2.4.19   0.23   0.18
Compressiemodule ASTM D 695 (((23°C) PSI 560,000 N/mm2 3,861
Flexurale sterkte (MD) ASTM D 790/IPC-650 2.4.4 PSI 1.46 x 106 N/mm2 10,309
Flexurale sterkte (CD) ASTM D 790/IPC-650 2.4.4 PSI 1.50 x 106 N/mm2 10,076
Schilfsterkte ((1⁄2 oz.CVH) IPC-650 2.4.8 ((Thermische spanning.) Pound/inch 7 g/cm3 1.25
Thermische geleidbaarheid ((Onbekleed,125°C) ASTM F433 (bewakte warmte-stroom) W/mK 0.6 W/mK 0.6
thermische geleidbaarheid ((C1/C1,125°C) ASTM F433 (bewakte warmte-stroom) W/mK 0.92 W/mK 0.92
thermische geleidbaarheid ((CH/CH,125°C) ASTM F433 (bewakte warmte-stroom) W/mK 0.87 W/mK 0.87
Dimensionele stabiliteit (MD) IPC-650-2.4.39 sec.5.4 ((Na het etsen) mils/in. 0.23 mm/M 0.23
Dimensionale stabiliteit (CD) IPC-650-2.4.39 sec.5.4 ((Na het etsen) mils/in. 0.64 mm/M 0.64
Dimensionele stabiliteit (MD) IPC-650-2.4.39 sec.5.5 ((Thermische spanning.) mils/in. -Nee.04 mm/M -Nee.04
Dimensionale stabiliteit (CD) IPC-650-2.4.39 sec.5.5 ((Thermische spanning.) mils/in. 0.46 mm/M 0.46
Oppervlakteweerstand IPC-650 2.5.17.1 (na verhoogde temperatuur) Mohms 8.33 x 107 Mohms 8.33 x 107
Oppervlakteweerstand IPC-650 2.5.17.1 (na vochtigheid) Mohms 6.42 x 107 Mohms 6.42 x 107
Volumeweerstand IPC-650 2.5.17.1 (na verhoogde temperatuur) Mohms/cm 5.19 x 108 Mohms/cm 5.19 x 108
Volumeweerstand IPC-650 2.5.17.1 (na vochtigheid) Mohms/cm 2.91 x 108 Mohms/cm 2.91 x 108
CTE ((X-as)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 11 ppm/°C 11
CTE ((Y-as)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 13 ppm/°C 13
CTE ((Z-as)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 34 ppm/°C 34
Dichtheid ASTM D 792 g/cm3 2.35 g/cm3 2.35
Hardheid ASTM D 2240 ((Strand D)   79.1   79.1
Spanning bij breuk (MD) ASTM D 790/IPC-650 2.4.4 % 0.014 % 0.014
Spanning bij de breuk ((CD) ASTM D 790/IPC-650 2.4.4 % 0.013 % 0.013
Specifieke warmte ASTM E 1269-05,E 967-08,E 968-02 j/(g°C) 0.94 j/(g°C) 0.94
Td(2% gewichtsverlies) IPC-650 2.4.24.6/TGA oF 788 °C 420
Td(5% gewichtsverlies) IPC-650 2.4.24.6/TGA oF 817 °C 436



RF-35TC 0,8 mm RF PCB-bord 1
